الشركة المصنعة : شركة LandSpace الصينية.   أول مركبة إطلاق صينية تعمل بمحرك صاروخي سائل Liquid-Rocket Engine LRE .   مركبة الإطلاق ZQ-2 عبارة عن نظام مركبة إطلاق سائل متوسط الحجم Medium-Sized Liquid Launch Vehicle System تم تطويره بشكل مستقل بواسطة Blue Sword Aerospace مع حقوق الملكية الفكرية المستقلة. م(1)   تقوم LandSpace أيضًا بتطوير صاروخ يعمل بالوقود السائل يسمى Zhuque-2 أو ZQ-2 . وهو صاروخ متوسط الحجم يعمل بالأكسجين السائل Liquid Oxygen والميثان المسال Liquid Methane قادر على رفع 4000 كجم من الحمولة إلى مدار أرضي منخفض ارتفاعه 200 كم ، أو 1800 كجم من الحمولة إلي مدار متزامن مع الشمس SSO ارتفاعه 500 كم، أو 1500 كجم من الحمولة إلي مدار متزامن مع الشمس ارتفاعه 700 كم. اعتبارًا من يوليو 2018 م، كان من المقرر إطلاق الصاروخ في عام 2020 م، ولكن بحلول عام 2019 تقرر تأجسل ذلك إلى عام 2021 م. م(2)   وزن الإقلاع liftoff weight للصاروخ Zhuque-2 سيبلغ 216 طنًا متريًا ويستخدم 4 محركات ميثالوكس Methalox Engines من طراز Tian Que-12 (TQ-12) في المرحلة الأولى لكل منها قوة دفع تبلغ 67 طنًا متريًا. ستستخدم المرحلة الثانية محركا واحدا فراغيا محسّنًا من طراز TQ-12 بقوة دفع تبلغ 80 طنًا متريًا وبصحبة محرك آخر بقوة دفع 10 أطنان متريّة من طراز Tianque-11 (TQ-11) والذي سيعمل كمحرك دفع Vernier Thruster .   في مايو 2019 م، نفذت شركة LandSpace اختبار إطلاق ناري لمحركها الصاروخي الذي يعمل بغاز الميثان السائل والأكسجين المسال TQ-12 rocket engine في منشأة الاختبار التابعة للشركة في هوتشو Huzhou بمقاطعة تشجيانج Zhejiang . يقول جه مينج Ge Minghe رئيس قسم البحث والتطوير في شركة LandSpace ، أن المحرك لديه قوة دفع تبلغ 80 طنًا. ووفقًا لما قاله الرئيس التنفيذي تشانج تشانغوو Zhang Changwu ، ستكون منشأة هوتشو Huzhou قادرة على إنتاج حوالي 15 صاروخًا ZQ-2 و 200 محرك TQ-12 بدءًا من عام 2022 م.

.

المواصفات

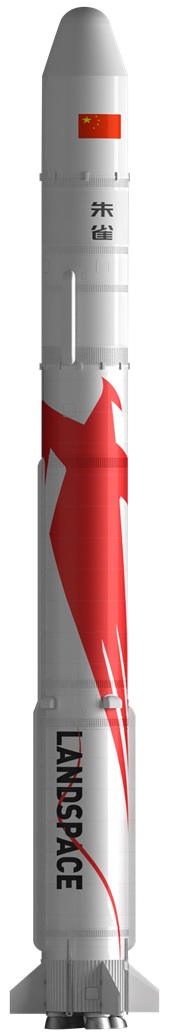

الصاروخ ZQ-2 الذي يعمل بالميثان المسال



مركبة الإطلاق	ZQ-2
خصائص عامة	General Features
المراحل الأساسية Core Stages	2 مرحلة
المعززات المرافقة Strap-on Boosters
الطول Length	48.8 م
القطر Diameter	3.35 م
الكتلة الإجمالية Mass, gross	216 طن
الكتلة فارغا Mass, empty
دفع الإقلاع Lift-Off Thrust	268 طن
الحمولة Payload إلي 500 km SSO	1.8 طن
الحمولة Payload إلي 700 km SSO	1.5 طن
الحمولة Payload إلي 200 km LEO	4 طن
المرحلة الأولي	1st-stage
الطول Length
القطر Diameter
كتلة الوقود Mass, propellants
المحرك Engine	عدد 4 محركات TQ-12 .
الدفع Thrust	80 طن
الوقود Propellants	الميثان المسال LCH4 + أكسجين مسال LOX .
المرحلة الثانية	2nd-stage
الطول Length
القطر Diameter
كتلة الوقود Mass, propellants
المحرك Engine	محركا واحدا فراغيا محسّنًا من طراز TQ-12 بقوة دفع تبلغ 80 طنًا متريًا وبصحبة محرك آخر بقوة دفع 10 أطنان متريّة من طراز Tianque-11 (TQ-11) والذي سيعمل كمحرك دفع Vernier Thruster .
الدفع Thrust	80 طن في الفراغ
الوقود Propellants	الميثان المسال LCH4 + أكسجين مسال LOX .
الغطاء الإنسيابي للحكومة	Payload Fairing
الطول Length
القطر Diameter	3.35 م

.

محركات TQ-12

المحرك Tian Que TQ هو محرك صاروخي سائل Liquid Rocket Engine LRE .



المحرك Engine	TQ-12
الوقود Propellant	الميثان المسال LCH4 + أكسجين مسال LOX .
نسبة الخلط Mixture Ratio	2.92
نسبة المساحة Area Ratio	45
قطر الفوهة Nozzle Diameter	@ Exit: 1.5 m
الدفع Vacuum Thrust	80 طن
قيمة Vacuum Isp	337s
الطول الكلي Total Lenght	3.9 م

.

الاختبار الناري الساكن لكامل منظومة المحرك TQ-12



يوم 18 مايو 2019 م: أجرت شركة LandSpace بنجاح الإطلاق الناري الساخن للنظام الكامل لـلمحرك “TQ-12” ، وهو أول محرك بقوة دفع 80 طن.



تم إجراء الحرق الساخن للنظام الكامل لـلمحرك “TQ-12” ، وهو أول محرك صاروخي سائل LRE في الصين يعمل بوقود LOX + LCH4 بمستوى دفع 80 طن ، وتم الاختبار بنجاح في مصنع Huzhou Intelligent Manufacturing Factory التابع لشركة LandSpace . المحرك “TQ-12” ، باعتباره النموذج الثالث في العالم من النوع LRE والذي يعمل بوقود LOX+LCH4 تم تطويره بشكل مستقل بواسطة شركة LandSpace.



نفذ محرك “TQ-12” أربع مرات اختبار إطلاق ناري ساخن هذا الأسبوع ، مع أطول وقت تشغيل وصل إلي حوالي 20 ثانية. إن بدء تشغيل المحرك وإغلاقه بشكل مستقر وسريع ، إلى جانب الخصائص Parameters النسبية المناسبة في فترة التشغيل التجريبي ، كلها توضح أن أداء المحرك يلبي المتطلبات.



بالإضافة إلي أنه أعلى مستوى دفع لمحرك صاروخي سائل LRE يعمل بوقود دفع ثنائي مسال في الصين ، تشتمل أبرز ميزات محرك الصاروخ “TQ-12” أنع يعمل بمواد غير سامة وعالية الموثوقية وعالية الأداء ومنخفضة التكلفة وسهلة التشغيل وتوفر إمكانية إعادة الاستخدام Reusability ، وهذه المميزات تمثل أبرز سمات توجه تطوير المحرك الرئيسي للصاروخ. الشركة الصينية الخاصة لمركبات الإطلاق LandSpace تمتلك جميع التقنيات الرئيسية لتطوير مستوى الدفع ليصل إلي 100 طن لهذا النوع من المحركات.



تم تصميم محرك “TQ-12” بقوة دفع عند مستوى سطح البحر تبلغ 67 طنًا ، ودفع فراغي عند مستوى سطح البحر يبلغ 76 طنًا بالإضافة إلى دفع تفريغ Vacuum Thrust يبلغ 80 طنًا. صرح جه مينج Ge Minghe المدير العام لقسم نظام الدفع في شركة LandSpace أن مستوى الدفع لهذا المحرك يمكن أن يكفي نظام الدفع الفردي Single Propulsion System لمركبات الإطلاق الصغيرة وكذلك مركبات الإطلاق المتوسطة Middle Launch Vehicles وحتى مركبات الإطلاق الثقيلة Heavy Launch Vehicles . هذه الميزات حسمت آفاق تجارية ضخمة لهذا المحرك.



أكمل المحرك “TQ-12” العديد من الاختبارات الحاسمة ، بما في ذلك اختبار التشغيل التجريبي لمولد الغاز Gas Generator Test Run ، واختبار غرفة الدفع مع فوهة قصيرة Thrust Chamber with Short Nozzle Configuration Test Run ، واختبار منظومة الطاقة Power-Pack Test منذ تطوير محرك “TQ-12” في عام 2017 م. الإطلاق الناري الساخن الحالي للمنظومة بالكامل والخاص بالمحرك TQ-12 تم إجراءه بنجاح ، مما يمثل إنجازًا مهمًا لشركة مركبات الإطلاق الخاصة الصينية في مجال المحركات الصاروخية السائلة LRE عالية الدفع، حيث تم التحقق بنجاح من الدائرة المغلقة للتصميم والبحث والتطوير والتصنيع والإنتاج والتجميع وعملية الاختبار للمحركات الصاروخية السائلة LRE عالية الدفع.



في يوليو 2018 م، أعلنت شركة LandSpace خارطة الطريق التكنولوجية لمنظومة الدفع الصاروخية ‘80t +10t’ الخاصة بها والتي تعمل بالأكسجين السائل والميثان السائل. سيتم استخدام المحرك ZQ-12 ذو قوة الدفع 80 طن في المرحلتين الأولي والثانية لمركبة الإطلاق ZQ-2 ، وسيتم استخدام محرك دفع بقوة 10 طن في المرحلة الثالثة لسلسلة مركبات الدفع ZQ التي تعمل بالوقود السائل.



تغطي خارطة الطريق كل عائلة مركبات الإطلاق التي تعمل بالميثان السائل ، مثل الصواريخ من الفئة الصغيرة إلى الكبيرة وحتى الصواريخ الثقيلة من خلال استخدام مزيج متوازي Parallel Combination من كلا المحركين. اختبار التشغيل الناجح للإطلاق الناري الساخن للنظام بالكامل لـلمرحك TQ-12 يوضح الإتقان الشامل لقدرة التطوير وتغطية الفجوة في مستوى الدفع من 10 طن إلي 100 طن للمحركات الوقد السائل التي تعمل بالميثان والأكسجين المسالين في شركة LandSpace .



محرك TQ-12 يعتبر الثالث في العالم من فئة المحركات عالية الدفع التي تستخدم وقود LOX + LCH4، وهو التالي لمحركات رابتور Raptor التابعة لشركة SpaceX والمحرك BE-4 التابع لشركة Blue-Origin .



وقال الرئيس التنفيذي لشركة LandSpace ، روجر تشانغ Roger Zhang ، باعتبارها أول شركة خاصة في الصين أكملت الإختبار الناري الساخن لمنظومة الدفع بالكامل في محرك سائل ذو دفع 80 طن ويعمل بوقود LOX+LCH4 ، فإن LandSpace هي الشركة الثالثة في العالم التي تتقن التكنولوجيا للمحركات الصاروخية السائلة عالية الدفع High Thrust Level LRE . بالإضافة إلى ذلك ، لا يشير هذا الإطلاق الناري الساخن إلى تقدم شركة LandSpace في مجالات التكنولوجيا الرئيسية فقط ، ولكنه يلعب أيضًا دور المكمل القوي لصناعة الفضاء الصينية والمساهمة في وصول القدرة الصينية الفضاء إلي الواقع. م(3)

.

اقرأ أيضا   محركات صينية تعمل بالميثان سترفع صاروخ قطاع خاص إلي المدار

.

المصادر



1- landspace.com – Landspace

2- LandSpace – Wikipedia – Feb. 06, 2021

3- LandSpace successfully conducted the full system hot firing for“TQ-12”, the first 80t-thrust-level L – LandSpace

.

*
