للعمل محبس = صمام



محبس الزاوية Angle Valve



في محبس الزاوية Angle Valve يكون اتجاه خروج المياه عموديا على اتجاه الدخول والشائع استخدامه منها ذو قطر نصف بوصة من النيكل كروم ، وعادة ما يتم تركيبه على مخارج تغذية عدد من الأشياء كالحوض (المغسلة) ومجموعة قاعدة المرحاض والسخان.



محبس زاوية Angle Valve

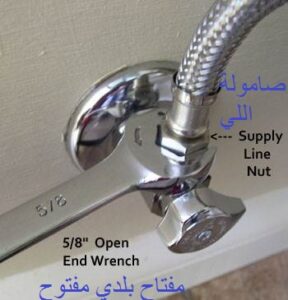

محبس زاوية Angle Valve لتغذية قاعدة المرحاض

.

محبس البوابة Gate Valve



محبس سكينة Sluice Valves

محبس سكينة Sluice Valve (عنصر الإغلاق عبارة عن قرص Disc)

محبس سكينة Sluice Valve مصنوع من النحاس (عنصر الإغلاق عبارة عن قرص Disc)

محاكاة متحركة : محبس سكينة Sluice Valve

.

منه النوع الأول ، وهو ما يطلق عليها محابس سكينة Sluice Valves ويصنف حسب خامات تصنيع بدنه الخارجى فالنحاسى منه يكون من قطر نصف بوصة حتى قطر 4″ ، وطرف توصيله يكون قلاوظ ، وفكرة عمله هى وجود فتيل مقلوظ من النحاس ويربط به رغيف من النحاس كالبوابة عند الربط ينزل الرغيف فى مجراه ويسد مجرى الماء.

محاكاة متحركة : محبس سكينة Sluice Valve

.

للمزيد عن محبس السكينة Sluice Valve في الموضوعات التالية :



• صمام سكينة Sluice Valve

.

محبس بوابة Gate Valve



والنوع الثانى من محابس البوابة يكون جسمه من الحديد الزهر ، وهو صاحب الاسم الرسمى (محبس بوابة Gate Valve) ، وأقطاره تبدأ من 2″ إلى ماشاء الله ، وطرف توصيله في الشبكة يكون بفلانشات Flanges وهو المستخدم غالبا فى أعمال شبكات التغذية والصرف.



محبس بوابة Gate Valve

.

محاكاة متحركة تبين فكرة عمل محبس البوابة Gate Valve

.

للمزيد عن محبس البوابة Gate Valve في الموضوعات التالية :



• صمام البوابة Gate Valve



• محاكاة صمام البوابة Gate Valve

.

محبس دفن Conceal Valve



يكون على المدخل الرئيسي للمياه فى الحمامات والمطابخ ويكون داخل الحائط بكامله ، ويظهر منه على سطح السيراميك الأكرة والوش النيكل والزور وجسمه من النحاس وله جلدة كاوتش لقفل الماء وشاع مؤخرا استخدام محابس الدفن البروبلين وأثبتت جودتها.



.

.

صمام الرصيف لإيقاف المياه Curb Stop Water Valve



* Curb stop service valve

* Curb Stop Valve

* Curb Stop Water Valve صمام الرصيف لإيقاف المياه

يعمل صمام Curb Stop Valve كمفتاح تشغيل / إيقاف لتوصيل المياه إلى مبني . عادة ما تقوم المدينة أو البلدية بتركيب هذا الصمام. يتم وضع معظم هذه الصمامات في “صناديق” تسمي صناديق صمام Curb Stops “boxes” ، ومع ذلك فهي ليست صندوقًا على الإطلاق ، ولكنها عبارة عن غلاف من الحديد الزهر cast-iron مع أنبوب يمتد إلى مستوى سطح الأرض وله غطاء قابل للنزع. ويتعامل معه فنيو مرفق المياه الحكومى لفتح وغلق المياه عن بعض المناطق للصيانة والإصلاحات ، حيث يتم الوصول إلى صمام الرصيف لإيقاف المياه Curb Stop Water Valve بمفتاح ربط خاص يتم إدخاله لأسفل الأنبوب وبواسطة هذا المفتاح الخاص يتم فتح وإغلاق الصمام.



محاكاة تقريبية لشكله وفكرة عمله مع اختلاف مفتاح الفتح والإغلاق

.

• محاكاة – صمام إيقاف خدمة الغاز Gas Service Shut off Valve

.

محابس تصريف الهواء Air Vent Valves



تركب محابس تصريف الهواء Air Vent Valves فى أعلى نقطة فى أى شبكة لإخراج ماقد يوجد لسبب أو لآخر من هواء داخل المواسير ، لأن وجود الهواء داخل المواسير يسبب ارتباك فى سلوك المياه فتجرى بجنون داخل الخطوط فى اتجاهات شتى بغير نظام وهذه الظاهرة قد تكون من القوة بحيث تدمر أقوى أنواع المواسير تدميرا ، ونظرا لخاصية الهواء التى أودعها فيه الخالق سبحانه فى الرغبة فى الصعود لأعلى الماء لنقص كثافته عنه ، فيتم تركيب محبس إخراج الهواء فى أعلى النقاط على الشبكة.

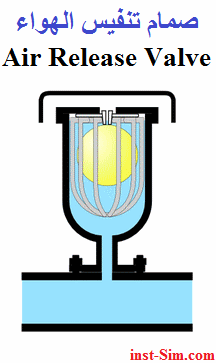

ونظرية عمله بسيطة وظريفة حيث أنه عبارة عن حاوية فارغة كروية الشكل من حديد الزهر ولها فتحة من أعلى وبداخلها كرة من المطاط أصغر قليلا من فراغ الكرة الزهر فإذا كان فى الخط هواء هبطت الكرة المطاط لأسفل وانفتحت الفتحة العلوية وخرجت زخات الهواء مع بعض الماء فإذا انتهى الهواء وارتفع منسوب الماء بالداخل ، طفت الكرة المطاط فوق الماء وارتفعت وسدت الفتحة العلوية واستقر الحال.

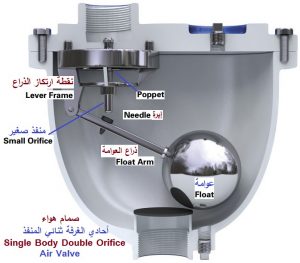

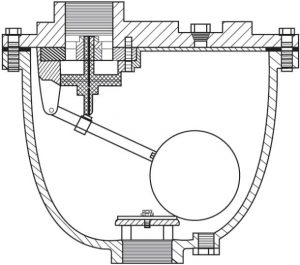

combination air release valve

.

أوتوماتيك إير فنت Automatic Air Vent



هو عبارة عن محبس هواء أيضا يعمل بنفس النظرية لكن بأقطار صغيرة وجسمه من النحاس ويركب فى أعلى مواسير صواعد التغذية فى أعلى العمارات خاصة العالية الحديثة.



.

للمزيد :



• صمام التنفس للخزان Breather Valve

.

محبس الكرة Ball Valve



محبس الكرة Ball Valve مسألة فيها إشكال فى الترجمة بين العربية والانجليزية فانتبه معى : هناك ما نسميه نحن المصريين محبس بلية ترجمتها Ball Valve ، وهو الشائع الاستخدام جدا وصورته تشرح طريقة عمله.



.

.

للمزيد عن محبس الكرة Ball Valve في المقالات التالية :



• صمام الكرة Ball Valve



• أنواع كرة صمام الكرة Ball Valve من حيث شكل التجويف



• محاكاة صمام الكرة Ball Valve



• في صور – صمام الكرة Ball Valve Gallery

.

محبس جلوب Globe Valve



هناك أيضا ما تسميه بعض الكتب والمراجع محبس كرة وهو بالانجليزية Globe Valve ، وكلمة جلوب Globe تترجم كرة أو كروى ومن صورته ستعرف علاقته بالكروية هى فى شكله الخارجى فقط ، وربما يستخدم فى المجالات الصناعية والبترولية.

.

للمزيد عن محبس جلوب Globe Valve في الموضوعات التالية :



• محاكاة صمام الجلوب Globe Valve ج1

.

محبيس OS&Y

محبس OS&Y Gate Valve هو من أغلى المحابس وأقواها ودائما ما يستخدم فى مجال البترول ويستخدم فى خزانات المياه الخرسانية الضخمة ويتميز بخروج فتيله النحاسى من أعلاه فى وضع الفتح.

.

المزيد عن محبس OS&Y Gate Valve في المقال التالي : صمامات أنظمة إطفاء الحريق

.

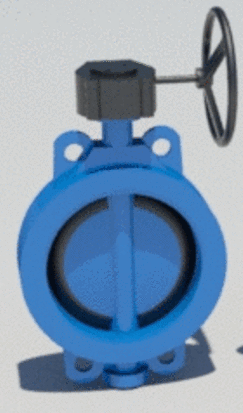

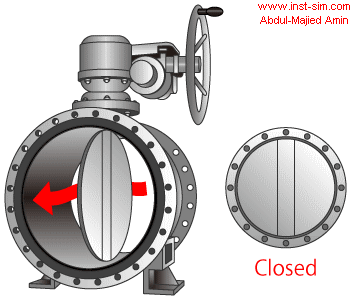

محبس فراشة Butterfly Valve



يعتبر من محابس البوابة غير أن بوابته لا ترفع وتنزل لكنها تدور حول محور رأسى كما يبدو من الصورة.







.

للمزيد عن محبس فراشة Butterfly Valve في الروابط التالية:



• صمام الفراشة Butterfly Valve



• محاكاة صمام الفراشة Butterfly Valve

.

محبس عدم رجوع Non Return Valve أو Check Valve



شائع تسميته بالخطأ سكس بلف ووظيفته هى السماح بمرور الماء فى اتجاه ، وعدم السماح بعودته فى الاتجاه العكسى وهذا هام جدا فى حالة وجود خزان مياه فى المبنى فلا يسمح بعودة الماء من الخزان إلى الشبكة العمومية.

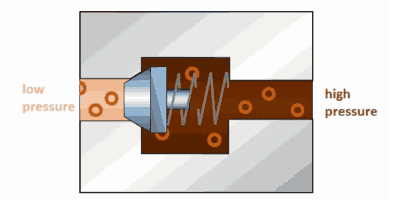

ومنه نوع يعمل بفكرة وجود سوسته تدفع سدادة مطاط يدفعها الماء فتنضغط وتفتح السدادة وتسمح بمرور الماء وإذا جاء الماء من الاتجاه الآخر فإنه يدفع مع اتجاه انفراج السوسته Spring فتحكم الإغلاق ، جسمه من النحاس وشائع الاستخدام.

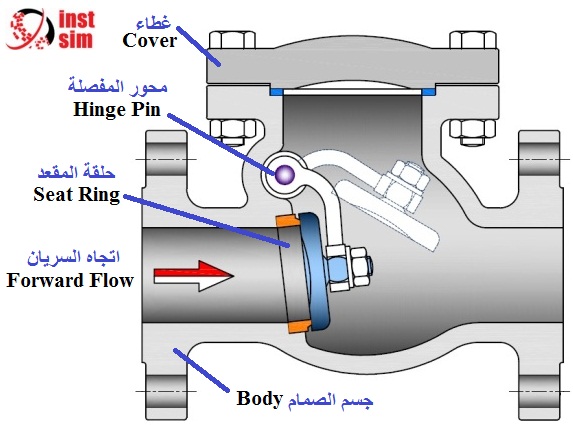

والنوع الثانى منه فكرة عمله تعتمد على فارغة من الحديد الزهر يعلق بداخلها تعليقا حرا رغيف من النحاس إذا جاء الماء من اتجاه يدفعه ويمر ، وإذا جاء من الاتجاه الآخر يدفعه فى اتجاه غلق الفتحة.







ومحبس عدم الرجوع النحاسى منه صنف على فتحة دخول الماء مصفاه لمنع دخول أى شوائب إلى الخط وهذا يستحسن تركيبه على مأخذ الماء داخل الخزانات الأرضية حتى لا يسحب موتور المياه أى جسم غريب يتلف ريش الطلمبة.



.

للمزيد عن محبس عدم رجوع Non Return Valve أو Check Valve في الموضوعات التالية :



• صمام عدم الرجوع Check Valve – ج1



• بوابات الجاذبية ذات الإتجاه الواحد One Way Gravity Gates



• صمام الإتجاه الواحد ذو القرص Disc Check Valve



• محاكاة Animation – صمام عدم الرجوع الكروي Ball Check Valve



• صمام عدم الرجوع المكبسي Piston Check Valve



• محاكاة – صمام الردَّاخ Foot Valve



• محاكاة صمام عدم رجوع رافع Lift Check Valve Animations



• صمام الإيقاف وعدم الرجوع Stop Check Valve



• صمام سمولينسكى لعدم الرجوع Smolensky Check Valve



• صمام عدم الرجوع المرن Rubber Flexible Check Valve

.

المصفاة Strainer



وتركب قبل العدادات والماكينات الحساسة لحمايتها من دخول أى أجسام صلبة فيها.

وهى تشبه المشترك حرف واى y لكن التفريعة المائله لها طبة فلانشة تسدها ويمكن فكها وبداخلها مصفاة على شكل كوب ومن فترة لأخرى يجب فكها وتنظيفها وعند تركيبها لابد من جعل التفريعة المايلة فى أسفل الخط وتشير لاتجاه سريان الماء حتى تصطاد الأجسام الصلبة بالجاذبية الأرضية وكثير من السباكين يركبونها بالخطأ لأعلى أو على الجنبين فلا تؤدى وظيفتها ، ومنها أقطار صغيرة تركب قبل عدادات مياه المنازل.

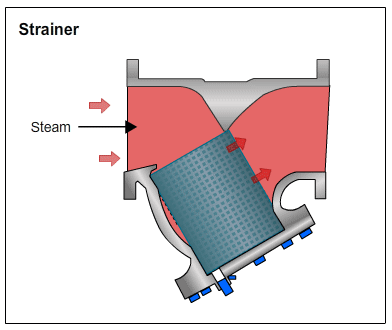

محاكاة متحركة لمصفاة علي خط ينقل بخار الماء وله نفس فكرة العمل

.

محبس تخفيف ضغط Pressure Relife Valve P. R.V



ويستخدم فى الأماكن التى يكون بها الضغط فى الشبكة غير منتظم وفى المصانع ونظرية عمله تتضح من الصورة.

.

للمزيد عن محبس تخفيف ضغط Pressure Relife Valve P. R.V في الموضوعات التالية :



• أدوات تنفيس الضغط Pressure Relief Devices



• صمام التحكم فى الضغط Pressure Control ( منظم Regulator )

.

المصادر



• المحابس وأنواعها .

*
