مقدمة Introduction

صمام الفراشة Butterfly Valve هو أحد معدات التحكم في السريان Flow وتدفق الموائع خلال المواسير Pipes , وعمل صمام الفراشة Butterfly Valve مشابه لعمل صمام الكرة Ball Valve . قرص صمام الفراشة يتمركز في منتصف الماسورة ويتصل بمشغل Actuator من الخارج بواسطة قضيب Stem . بإدارة المشغل يمكن إدارة القرص في اتجاه عمودي أو موازي لاتجاه السريان حيث عند الفتح الكامل يكون القرص موازي لمحور الماسورة واتجاه السريان. خلاف صمام الكرة، القرص في صمام الفراشة دائمًا يكون وسط السريان، وبالتالي ينتج انخفاض للضغط دائمًا بصرف النظر عن وضع المحبس (من حيث نسبة الفتح أو الإغلاق).





صمام الفراشة في حالة الفتح الكامل والإغلاق الكامل

صمام الفراشة في حالة الفتح الكامل والإغلاق الكامل

صمام الفراشة هو من عائلة صمامات الربع لفة Quarter-Turn Valve (بزاوية 90˚) ، و”الفراشة” هي قرص معدني مثبت من وسطه بواسطة قضيب Stem وعادة ما يكون قطر القرص مساويا لقطر الأنبوب. عندما يغلق الصمام يدور القرص حول محوره ليسد طريق المائع كليًا. وعندما يفتح الصمام كليًا يدور القرص ربع لفة وبالتالي يسمح بمرور المائع. ويمكن فتح وغلق الصمام بنسبة معينة لتنظيم السريان .

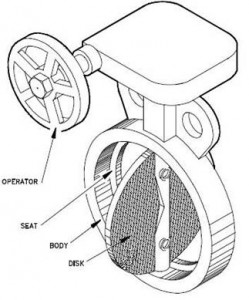

مكونات الصمام Valve Components

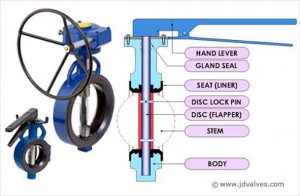

مكونات صمام الفراشة Butterfly Valve

صمام الفراشة هو صمام ذو جسم دائري يوجد في منتصفه قرص دوار الحركة و متصل بساق (قضيب معدني). تدوير الساق يؤدي إلى دوران القرص. يستخدم لتدوير الساق عدة طرق . فالصمامات ذات الأقطار الصغيرة تستخدم يد دائرية عادية لفتحها وإغلاقها أو ذراع ذات مقبض ضاغط Hand Lever ، أما في الأقطار الأكبر فيستخدم مشغلات (actuator) بأنواعها المختلفة من مشغلات كهربية أو بضغط الهواء أو الزيت الهيدروليكي .و في الحالتين (اليدوية أو المشغلات الأوتوماتيكية) يمكن تركيب صندوق تروس لتسهيل تدوير القرص .



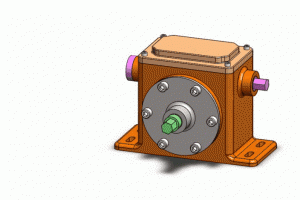

التشغيل اليدوي بذراع Handle	فتح وغلق صمام الفراشة بواسطة طارة دائرية و صندوق تروس Gear Box Operator

صمام فراشة يتم فتحه وإغلاقه بمشغل نيوماتيكي Pneumatic Actuator

*

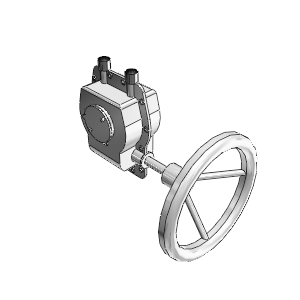

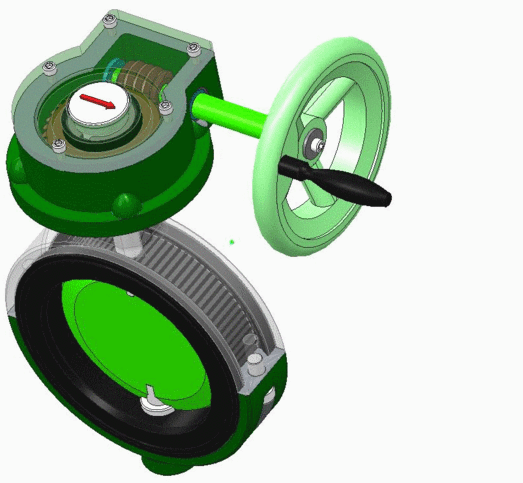

صمام فراشة Butterfly Valve يتم فتحه وإغلاقه بمشغل عبارة عن طارة يدوية Hand Wheel وصندوق تروس Gear Box

*

ملاحظة هامة

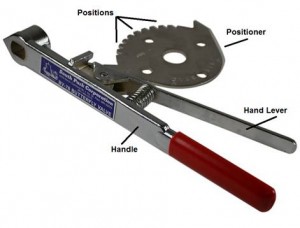

ذراع فتح وإغلاق صمام الفراشة يحتوي علي مقبض ضاغط Hand Lever لتثبيت وضع الصمام علي نسبة الفتح المطلوبة دون تأثير ضغط السائل المتدفق داخل الماسورة علي نسبة الفتح أو التسبب في تدوير القرص الداخلي لصمام الفراشة.



في السرعات العالية يفضل استخدام الطارة الدائرة مع صندوق التروس بدلا من الذراع مع المقبض الضاغط .

At high flow velocity we recommend to use a gear operator instead of a hand lever. • A butterfly valve is not self-locking: The actuating device shall not be disassembled, as long as the valve is flowed or pressurised. The butterfly valve and butterfly stem has no self-locking capacity. It is necessary to install the worm gear reducer on the stem for positioning of the butterfly plate. The use of the worm gear reducer not only enables the butterfly plate to have the self-locking capacity so as to make the butterfly plate stop at any position, but it can improve operation performances of the valve.

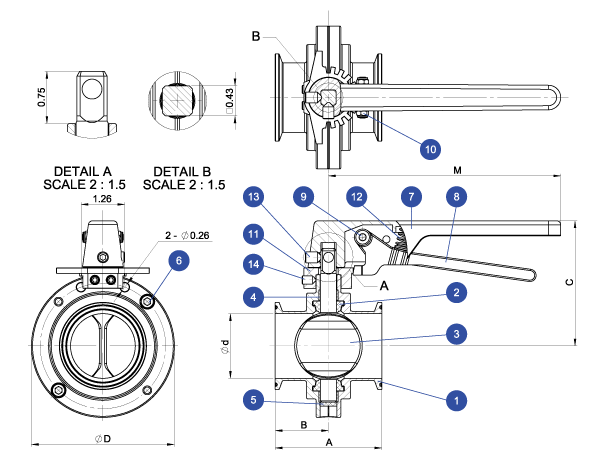

نموذج لصمام الفراشة Butterfly Valve



Item	Part Name
1	Body
2	Seat
3	Stem Disc
4	Stem Bearing
5	Body Seal
6	Body Bolt
7	Handle
8	Handle Lever
9	Handle Bolt
10	Handle Nut
11	Key Pad
12	Handle Spring
13	Socket Set Screw – M8
14	Socket Set Screw – M6



الخصائص

صمامات الفراشة لاتنتمي للصمامات الخطية بمعنى أن التدفق المار في الصمام لا يتغير خطيا مع زاوية الفتح. تكون مقاومة هذه الصمامات صغيرة نسبيا عند الفتح الكلي بينما تصبح أكثر حساسية للتحكم في التدفق عندما تصبح زاوية الفتح بين 15^o و70^o .

تكون هذه الصمامات بطبيعة الحال مصحوبة بمخططات وجداول بيانية كما توجد أيضا علاقات رياضية تقريبية لبيان هذه الخواص .
