مقدمة Introduction

شكل رقم 1

الصمام Valve هو جهاز يقوم بتنظيم جريان المواد (التي غالباً ماتكون غازية، سائلة، أو صلبة مسيلة) وذلك عن طريق فتح، أو إغلاق، أو فتح جزئي من أجل تسهيل أو إعاقة الجريان ضمن الأنابيب. من غير الممكن عمل الصمامات بدون وجود الأنابيب المتصلة بها إلا أنها لا تشكل جزئاً منها وتدرس بشكل منفصل .

وتعتبر الصمامات Valves المكون الحرج فى محطات الإنتاج و هى أدوات ميكانيكية يمكنها التحكم و الإعتراض و العزل الكامل للسريان فى الأنابيب Piping و تتوفر الصمامات Valves فى العديد من الأنواع و الأشكال .



مكونات أي صمام

بدن الصمام : Valve Body هو المنظومة الخارجية التي تمثل الجزء الأكبر في الصمام والتي تحتوي في داخلها الأجزاء الثانوية والأجزاء الملحقة ببدن الصمام Body كما أن المواسير Piping والشفاه Flange الجانبية لكل صمام تشترك مع مواصفات الصمامات من حيث الضغط والحجم .

ساق الصمام : Stem هو عبارة عن ساق معدني يختلف في الطول والحجم حسب حجم الصمام يكمن دوره الرئيسي في نقل الحركة الميكانيكية لعنصر الإغلاق في حالتي الفتح والغلق .

السدادة Plug : هي إداة توضع داخل الصمام في مسار السريان للتحكم في السماح أو منع سريان المائع وتتنوع أشكالها وفكرة العمل لكل نوع منها مثل الكرة Ball أو السداة Plug أو الإبرة Needle أو القرص (الفراشة) Butterfly أو البوابة Gate .

غطاء البدن : Bonnet هو عبارة عن منظومة مغلقة تحوي في داخلها الأجزاء التي يتمكن خلالها نقل الحركة لساق الصمام كما يحوي على الحشوات العازلة التي تعمل على منع تسرب النفط والغاز إلى خارج منظومة الصمام أثناء الفتح والغلق .

مشغل الصمام Valve Actuator : هي الجزء المسؤول عن تزويد الساق بالحركة اللازمة وقد يكون مشغل يدوي أو هوائي أو هيدروليكي أو كهربي وكل نوع منها له أنواع فرعية أخري علي حسب التصميم المطلوب .

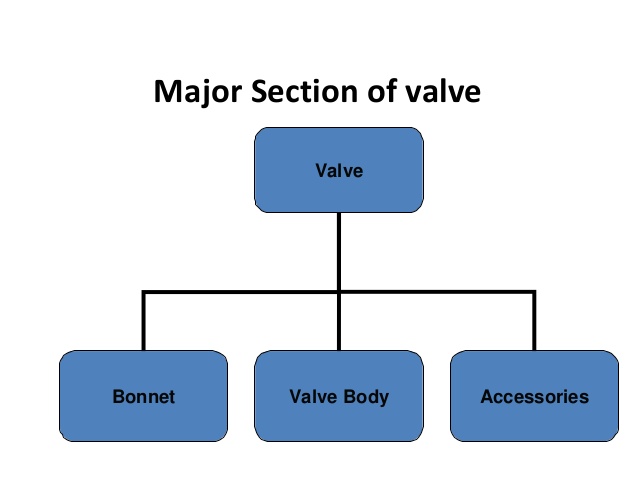

شكل رقم 2 : المكونات الرئيسية لأي صمام



تصنيف أنواع الصمامات

يمكن تصنيف الصمامات من حيث جوانب مختلفة مثل :

• تصنيف الصمامات تبعا للوظيفة .
• التصنيف من حيث نوع البدن ونوع السدادة .
• التصنيف من حيث طرق تشغيل الصمامات.
• التصنيف من حيث نوع حركة ساق الصمام .
