1. صمامات الحرركة الخطية Linear Motion .
2. صمامات الحركة الدورانية Rotary Motion .



شكل رقم 1 : تصنيف الصمامات من حيث نوع الحركة



صمامات الحرركة الخطية Linear Motion

صمام الجلوب Globe الصمام الغشائي Diaphragm صمام القرصة Pinch

Globe Valve Diaphragm Valve Pinch Valve

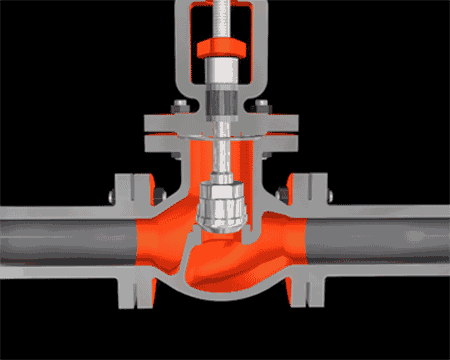

شكل رقم 2 : صمام الجلوب Globe

شكل رقم 3 : صمام البوابة Gate

شكل رقم 4 : صمام الغشاء Diaphragm

شكل رقم 5 : صمام القرصة Pinch



صمامات الحركة الدورانية Rotary Motion

صمام الكرة Ball الصمام الفراشة Butterfly صمام السدادة Plug

Ball Valve Butterfly Valve Plug Valve

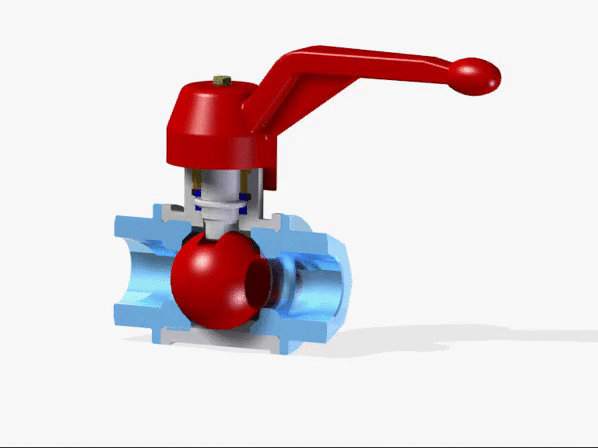

شكل رقم 6 : صمام الكرة Ball

شكل رقم 7 : صمام الفراشة Butterfly

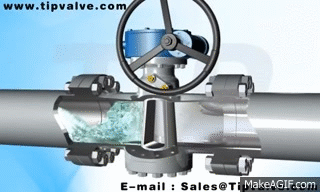

شكل رقم 8 : صمام السدادة Plug





مصادر الصور

شكل رقم 2	http://www.isec.ir/images/Process/Valve/Globe.gif
شكل رقم 3	http://www.isec.ir/images/Process/Valve/Gate.gif
شكل رقم 4	https://www.inst-sim.com/1/wp-content/uploads/2016/04/Diaphragm-Valve_ani_ar.gif
شكل رقم 5	http://www.valvias.com/images/tipos-de-valvulas/pinch-valve-schubert&salzer.gif
شكل رقم 6	https://d2t1xqejof9utc.cloudfront.net/screenshots/pics/8418110c8db4f319cbac4d9c28e866a1/large.gif
شكل رقم 7	http://image.ec21.com/image/noahk9/E01864/Electric_Actuator.gif
شكل رقم 8	http://cdn.makeagif.com/media/10-22-2015/vc7D3O.gif





مواضيع ذات صلة

تصنيف الصمامات Classification of Valves (الجزء الأول Part 1 )

تصنيف الصمامات تبعا للوظيفة Valve Functions (الجزء الثاني Part 2 )



ملاحظة

إذا كان لديك اقتراح جيد لترجمة كل من Plug Valve و Pinch Valve ، فمن فضلك سجل اقتراحك في تعليق علي الموضوع .
