وصلة تحرير الطوارئ ERC Emergency Release Coupler

• وصلة تحرير الطوارئ – قارنة تحرير الطوارئ Emergency Release Coupler .

• وصلة تحرير – القارنة القابلة للتحرير – قارنة التحرير Releasing Connector .

.

.

وظيفة نظام تحرير الطوارئ Emergency Release System ERS

• يوفر إمكانية الفصل الآمن لأذرع التحميل في حالة الحركة المفرطة للسفينة بجانب الرصيف Berth .

• يتم تفعيله أوتوماتيكيا Automatically activated في حالة الوصول ذراع التحميل إلي نهاية حدود تشغيله Operating Envelope الآمنة.



• أو في حالة حدوث أي حالات أخري للطوارئ . م(1)

.

.

• يشتمل النظام على أجهزة لمراقبة موقع السفينة.



• يتم تركيب النظام في الطرف السفلي من الذراع.

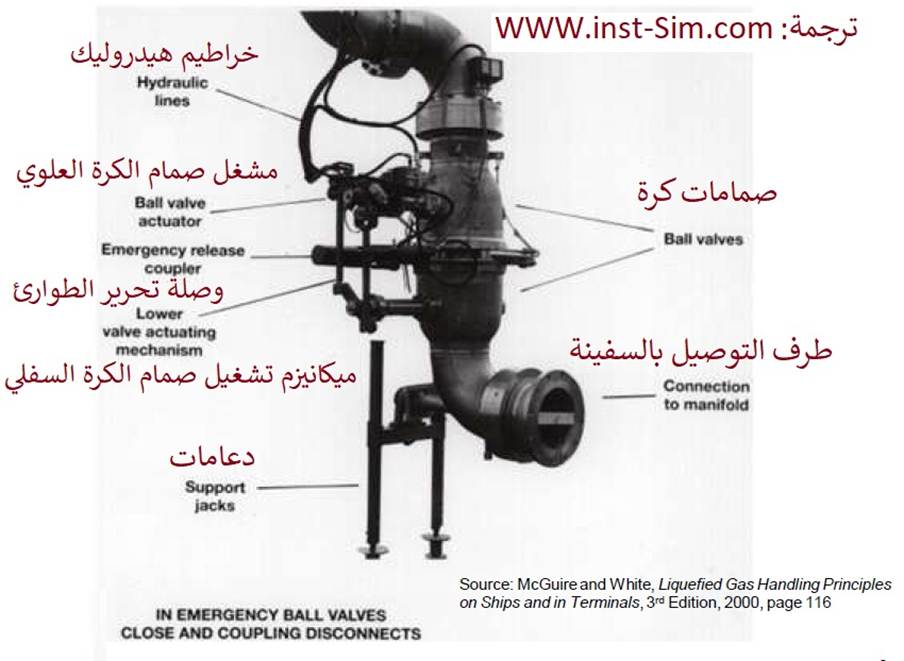

• يتكون من اقتران تحرير محاط بصمامين كرويين أو فراشة متقاربة.

.

كيف يتم ذلك؟



يتم تنشيط الإنذار Alarm عندما يقترب الذراع من حدود Limits محددة مسبقًا – المرحلة 1 أو ESD-1 .



• في هذه المرحلة ، قد يتم تنشيط الإغلاق Shut Down الآمن لنظام الشحن Cargo System عبر وصلة السفينة / الشاطئ Ship/Shore Link .



إذا استمرت الحركة – إنذار المرحلة 2 أو ESD-2 .



• قد ينطلق إنذار Alarm ثانٍ.



• سيتم فصل الذراع Arm أوتوماتيكيا.

.

.

الخطوات Procedures



عند تشغيل نظام تحرير الطوارئ ERS :



• يتم إغلاق الصمامين Valves في غضون خمس ثوانٍ تقريباً.



• عندما يتم إغلاق الصمامات ، يحدث انفصال في وصلة التحرير Release Coupling .



• يتأرجح ذراع التحميل بسبب ثقل الموازنة Counterbalance أو يتم دفعه أوتوماتيكيا بعيداً عن السفينة.



• يظل الصمام الخارجي Outer Valve متصلًا بمشعب Manifold السفينة.

.

مكونات



يتم تركيب وصلة تحرير الطوارئ Emergency Release Coupler في الجزء الرأسي من المفصل الدوار الثلاثي Triple Swivel Joint لفصل وتحرير ذراع التحميل Loading Arm عن السفينة في حالة الطوارئ.



قد تكون وصلة تحرير الطوارئ ERC مجهزة بما يلي :



• نظام الإنذار Alarm System .



• نظام التحكم الهيدروليكي Hydraulic Control System .



• وصلة التحرير Releasing Connector .

.

يتكون نظام الإنذار Alarm System من:



• مفتاح تقارب Proximity Switch .



• مؤشر تحذير صوتي وضوء sound & light warning indicator .

.

يتكون نظام التحكم الهيدروليكي Hydraulic Control System من:



• مراكم Accumulator .



• صمامات تحكم هيدروليكية Hydraulic Control Valves .



• مكبس هيدروليكي Hydraulic Cylinders .

.

تتكون وصلة التحرير Releasing Connector من:



• صمام إغلاق Cut-Off Valve (صمام كروي مزدوج Double Ball Valve).



• آلية تثبيت Clamp Mechanism .



• آلية دعامة Strut Mechanism .

.

بالنسبة لذراع التحميل ذو الأنبوب المزدوج Double Pipeline Loading Arm ، يجب أن يتم تجهيز كل من أنبوب السائل Liquid Pipeline و أنبوب البخار الراجع Vapor Return Pipeline بوصلة تحرير الطوارئ Emergency Release Coupler . يختلف نظام تحرير الطوارئ Emergency Release System المُركب على أنبوب البخار الراجع عن ذلك الموجود على أنبوب السائل. إنه مجرد صمام إغلاق أحادي الاتجاه One-Way Shut-Off Valve وهو أبسط من وصلة تحريرالطواري ERC الموجودة على خط أنبوب السائل . عند التحرير Releasing ، سيعمل هذان الجهازان بشكل متزامن. م(2)

.

وصلات الكسر Break-Away Couplings



تستخدم كنظام تحرير طوارئ Emergency Release System للخراطيم Hoses .

.

وصلات الكسر Break-Away Couplings



• يتم تركيب وصلة واحدة على كل خرطوم ، جهة ناحية استلام مشعب Manifold السفينة.



• توفر الوصلة حماية ضد حدوث كسر في الخرطوم نفسه في حالة الحركة الشديدة أو في حالة الطوارئ.



• الوصلة Coupling هي أضعف جزء في وصلة تحميل بخرطوم Bunker Hose حسب التصميم.

.

الوصلة الداخلية عبارة عن صمامين للإغلاق السريع Quick-Closing Shut-Off Valves .



• الإغلاق فور الكسر.



• تحبس كمية قليلة من الغاز الطبيعي المسال بين الصمامين بعد إغلاقهما. م(1)

.
