فيما يلي نتناول بعض الخواص الميكانيكية التي قد تكون مذكورة في ورقة بيانات معظم الأجهزة وخاصة الصمامات Valves لفهمها والتعرف عليها :

طرف التوصيل End Connection

الطرف الذي يصل الجهاز بالأجهزة المحيطة أو خطوط المواسير التي سيتم تركيب الجهاز عليها .



طرف توصيل قلاوظ/مسنن Parallel Thread

• شائع في الصمامات الصغيرة الأقل من (“2) بوصة.



• تستعمل للخدمات ذات الضغوط ودرجات الحرارة المنخفضة.



• يتميز بسهولة التركيب.



طرف توصيل قلاوظ Parallel Thread (سن متوازي)

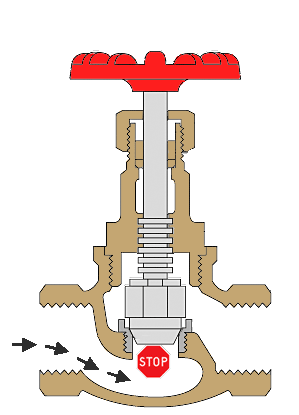

صمام جلوب بطرف توصيل قلاوظ Threaded Globe Valve (سن متوازي)

طرف توصيل قلاوظ Tapered Thread (سن مسلوب)

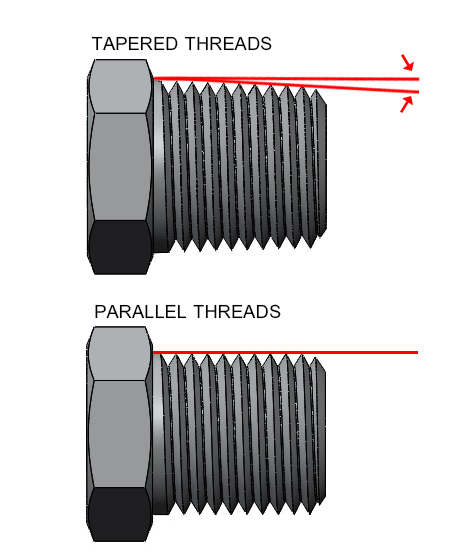

مقارنة بين السن المتوازي Parallel Thread والسن المسلوب Tapered Thread

*

طرف توصيل لحام Welded Connection



• لحام Socket Weld شائع للصمامات الصغيرة الأقل من “2 بوصة ، بينما لحام التقابل Butt Weld شائع للصمامات بدأ من “2 وأكبر.



• تستعمل للخدمات ذات الضغوط ودرجات الحرارة المنخفضة.



• تكلفة أولية منخفضة.



• من الصعب إزالتها من خطوط الأنابيب.



طرف توصيل لحام Welded Connection من النوع Socket Weld	طرف توصيل لحام Welded Connection من النوع لحام تقابل Butt Weld
صمام جلوب Globe Valve بطرف من النوع Socket Weld	صمام جلوب Globe Valve بطرف من النوع Butt Weld

*

طرف توصيل بشفاه Flanged Connection (فلانشة)



طرف توصيل بشفاه Flanged Connection (فلانشة)

صمام بوابة ذو شفاه Flanged Gate Valve

.

هناك أنواع متعددة للشفاة/الفلنجات Flanges :



شفاه ذات وجه مرفوع Raised Face Flange



• طرف التوصيل End Connection الأكثر شيوعاً.



• الحشوات Gasket علي الوجه المرتفع Raised Face هي عنصر من التسرب Sealing Element .



• عندما يتم ربط المسامير Bolts ، يتم إنتاج إجهاد عالٍ في الفلنجة الابتدائية Flange Premier .



• متوفر فقط للمواد القوية (غير الهشة) مثل الصلب الكربوني C.S و الصلب الغير قابل للصدأ S.S .



• سهولة تركيبها وازالتها.

.



شفاه مسطحة Flat Face Flange



• اتصال كامل لوجة الفلنجة.



• يقلل من إنتاج الإجهاد على الفلنجة بواسطة المسامير.



• محدود لخدمات الضغط المنخفض الغير خطرة.



• شائع الاستخدام مع المواد الهشة مثل الحديد الزهر.

.

شفاه الحلقة Ring-Type Joint (RTJ) Flange



• يستخدم مع التطبيقات ذات الضغوط ودرجات الحرارة العالية جداً ، وعادة مع المعيار ANSI 900# والأعلي منه.



• يستخدم مع التطبيقات ذات الموائع الخطرة جداً.



• مانع التسريب Sealing Element عبارة عن حلقة Ring توضع بين الفلنجتين.

.

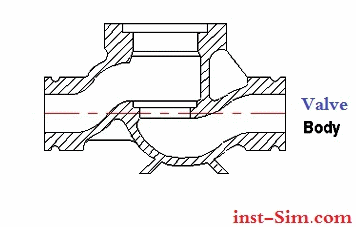

شفاه من النوع Separable Flange



• هي عبارة عن Raised Face Flange مفصولة من الصمام وحرة الحركة.



• تستخدم حلقة مجزأة Split Ring لاحتجاز الفلنجة على جسم الصمام.



• تستخدم مع مواد الجسم باهظة الثمن.



• سهولة التركيب.



.

شفاه سندوتش Wafer Style



صمام فراشة يتم تركيبه بطريقة السندويتش Wafer Style .

.

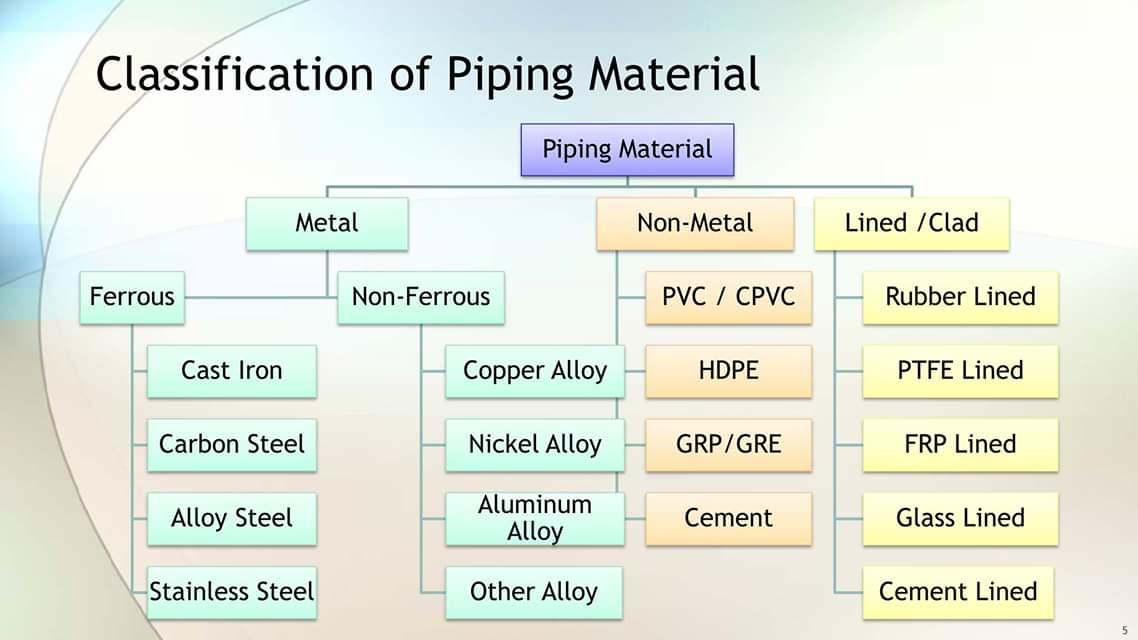

أنواع المواد المصنع منها المواسير Classification of Piping Material

*
