المقدمة

يتم استخدام بعض الخزانات في تخزين مواد صلبة أو مواد في صورة حبيبات الدقيق والأسمنت ، …. إلخ . ومفتاح الريشة الدوارة إحدي الوسائل المستخدمة في متابعة منسوب هذه المواد المخزنة والتحكم في تدفقها من وإلي الخزان .



شكل رقم (1) : محاكاة متحركة لمفتاح المنسوب الدوار Rotary Paddle Level Switch



فكرة العمل Working Principle

يعمل محرك كهربي متزامن Synchronous Motor -منخفض السرعة والعزم- علي دوران ريشة الإستشعار بداخل الخزان ، وتتوقف عن الدوران نتيجة لثقل المواد الساقطة داخل الخزان والمطلوب معرفة منسوبها . يقوم مشغل مثبت داخل المحرك الكهربي بتنشيط مفتاح وبالتالي إيقاف عمل المحرك وإعطاء إشارة للمنسوب .

A detection paddle inside the tank is turned by synchronous motor; the paddle is arrested to rotate by a load of the object to be measured. An actuator fixed on the motor activates a limit switch to stop the motor, providing a detection signal.

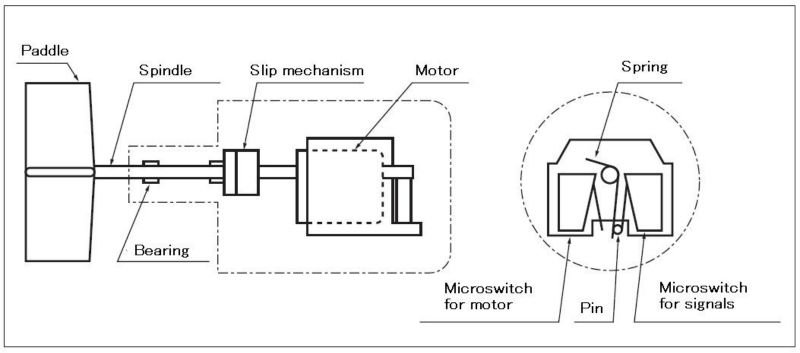

شكل رقم (2) : أجزاء ومكونات مفتاح المنسوب الدوار

.

المحرك Motor

المحرك الكهربي Electrical Motor يمثل القلب النابض لمفتاح المنسوب الدوار Rotary Paddle Level Switch وبعمله بصورة صحيحة يقوم مفتاح المنسوب بعمله بصورة صحيحة، لذا عند تلفه لن يقوم المفتاح بوظيفته ، ويوجد نوعين للمحرك الكهربي المستخدم مع مفتاح  المنسوب الدوار Rotary Paddle Level Switch .

.

محرك التيار المستمر DC Motor

محرك التيار المستمر DC Motor شائع الإستخدام ، ولكن يعيبه صغر عمر التشغيل له والذي يصل إلي 5000 ساعة تشغيل أو ما يقرب من 6 أشهر تبعا للبيئة التي يعمل فيها مفتاح المنسوب الدوار .

.

DC Motor is a motor that is used in common sensors. It has the disadvantage that the short life is about 5000 hours or approximately 6 months, depending on the installation environment

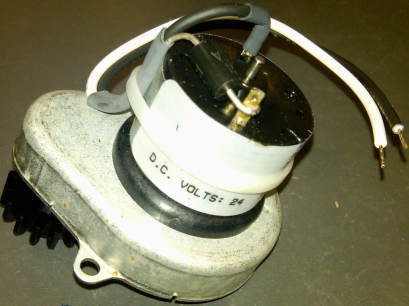

مفتاح  منسوب دوار Rotary Paddle Level Switch ذو محرك تيار مستمر DC Motor

.

محرك التيار المتردد AC Motor

محرك التيار المتردد AC Motor ، هو محرك متزامن Synchronus AC Motor ذو مغناطيس دائم Permanent Magnet ، وعمر التشغي له أطول . فعلي سبيل المثال ذكر أحد المصنعين في وثائقه أن العمر التشغيلي يصل إلي 20 سنة .

.

AC Motor is a Permanent Magnet Synchronus AC motor which will last longer, for example one of this level switch’s manufacturer mentioned in his product documentation that the life of up to 20 years.

.

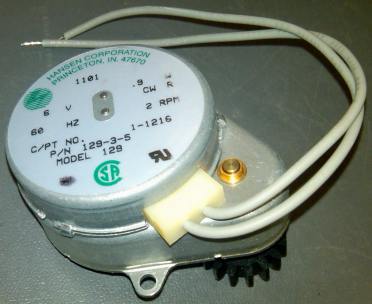

 مفتاح  منسوب دوار Rotary Paddle Level Switch ذو محرك تيار متردد AC Motor

.
