تعددت استخدامات المفتاح المغناطيسي Reed Switch في أجهزة قياس المنسوب مثل استخدامه في:

• كمفتاح للمنسوب Level Switch : مع أنواع مختلفة من العوامات المغناطيسية .
• كمبين للمنسوب Level Indicator : استخدام سلسلة من المفاتيح التي تفصل بينها مسافات متساوية متصلة بدائرة إلكترونية تضيئ دايودات مضيئة توجد علي نفس الإرتفاع .
• كمرسل للمنسوب Level Transmitter : استخدام سلسلة من المفاتيح التي تفصل بينها مسافات متساوية متصلة بدائرة إلكترونية تتعرف علي المنسوب .

.

للتعرف علي فكرة عمل المفتاح المغناطيسي Reed Switch الرجاء الضغط علي رابط المقالة التالية:

المفتاح المغناطيسي Reed Switch

*

استخدام المفتاح المغناطيسي Reed Switch كمفتاح للمنسوب Level Switch

.

.

 .

محاكاة متحركة تبين فكرة عمل مفتاح عوامة المنسوب المغناطيسية الأحادية Single Float Level Sensor

.

تصميم آخر Another Design

*

استخدام المفتاح المغناطيسي Reed Switch كمبين للمنسوب Level Indicator

.

.

سلسلة من المفاتيح التي تفصل بينها مسافات متساوية متصلة بدائرة إلكترونية تضيئ دايودات مضيئة توجد علي نفس الإرتفاع

*

استخدام المفتاح المغناطيسي Reed Switch كمرسل للمنسوب Level Transmitter

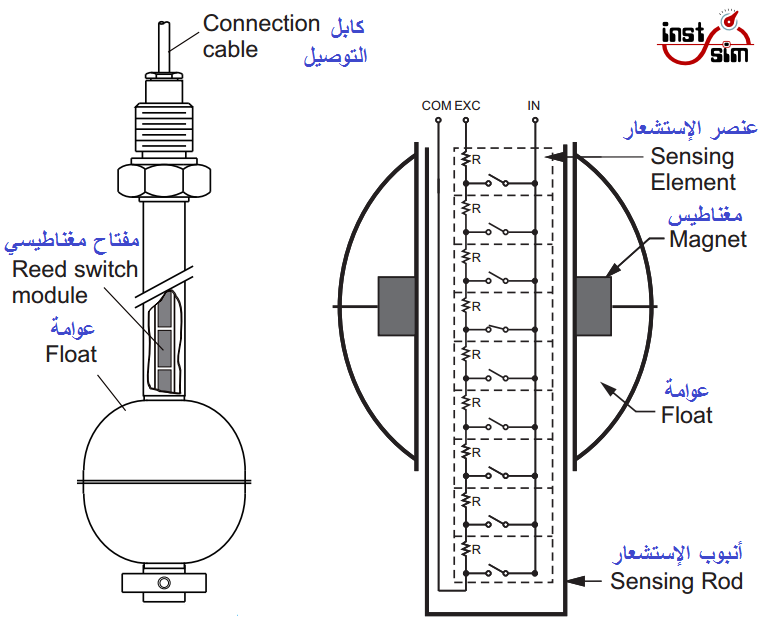

مرسل المنسوب ذو سلسلة المقاومات Resistance Chain Transmitter أو ذو سلسلة المفاتيح المغناطيسية Reed Chain Transmitter

.

.

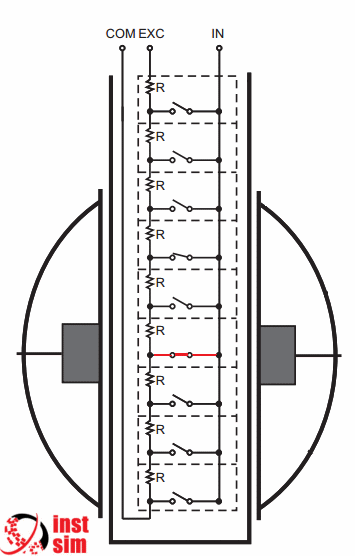

مرسل سلسلة المقاومات Resistance Chain Transmitter أو مرسل سلسلة المفاتيح المغناطيسية Reed Chain Transmitter

.

*

مصطلحات



Reed Chain Transmitter – Resistance Chain Transmitter

*
