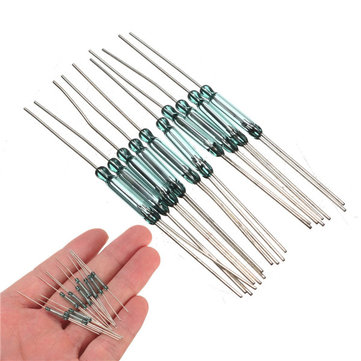

The reed switch is an electrical switch operated by an applied magnetic field. It was invented at Bell Telephone Laboratories in 1936 by W. B. Ellwood. It consists of a pair of contacts on ferromagnetic metal reeds in a hermetically sealed glass envelope. The contacts may be normally open, closing when a magnetic field is present, or normally closed and opening when a magnetic field is applied. The switch may be actuated by a coil, making a reed relay, or by bringing a magnet near to the switch. Once the magnet is pulled away from the switch, the reed switch will go back to its original position. [wikipedia]

وتبعا لما ورد في موسوعة ويكيبيديا ، أطلق عليه اسم “المفتاح القصبي” أو مفتاح القصبة المغناطيسية Reed Switch . لأنه يتكون من زوج من الموصلات الكهربائية داخل قصبة زجاجية محكمة الإغلاق . الموصل يكون مفتوحا في الوضع العادي،و عند وجود مجال مغناطيسي يتصل الطرفين ، أو العكس بحيث يكون مغلقا في الوضع العادي وعند وجود المجال المغناطيسي ينفصل الطرفان .

.

رمز المفتاح المغناطيسي Reed Switch Symbol المستخدم في الدوائر الكهربائية

*

تفعيل المفتاح المغناطيسي

يتم تفعيل المفتاح المغناطيسي Reed Switch إما باستخدام مغناطيس دائم أو باستخدام ملف كهربي ، وفي حالة الملف الكهربي يشبه فكرة المرحل أو الريليه Relay .

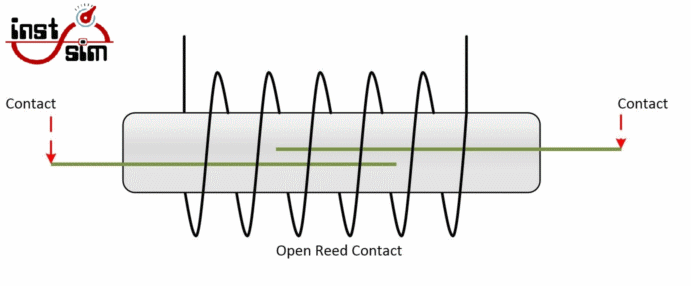

تفعيل المفتاح المغناطيسي Reed Switch باستخدام ملف كهربي Electrical Coil

*

أنواع المفتاح المغناطيسي Types of Reed Switch

الوضع الطبيعي مفتوح Normal Open NO

يتم غلق المفتاح وتوصيل أطراف التلامس ببعضها باستخدام المغناطيس والفصل بينها بإبعاد المغناطيس .

.

Normally open reed switch contacts close in the presence of a magnetic field.

.

مفتاح المغناطيسي Reed Switch وضعه الطبيعي مفتوح Normal Open NO

.

الوضع الطبيعي مغلق Normal Close NC

يتم فتح المفتاح وإبعاد أطراف التلامس عن بعضها باستخدام المغناطيس وإغلاق المفتاح وتوصيل أطراف التلامس ببعضها بإبعاد المغناطيس .

.

Normally closed reed switch contacts open in the presence of a magnetic field.

.

مفتاح المغناطيسي Reed Switch وضعه الطبيعي مغلق Normal Close NC

*

مفتاح المغناطيسي Reed Switch ثلاثي الأطراف SPDT

مفتاح المغناطيسي Reed Switch ثلاثي الأطراف Single Pole Double Throw SPDT Reed Switch

*
