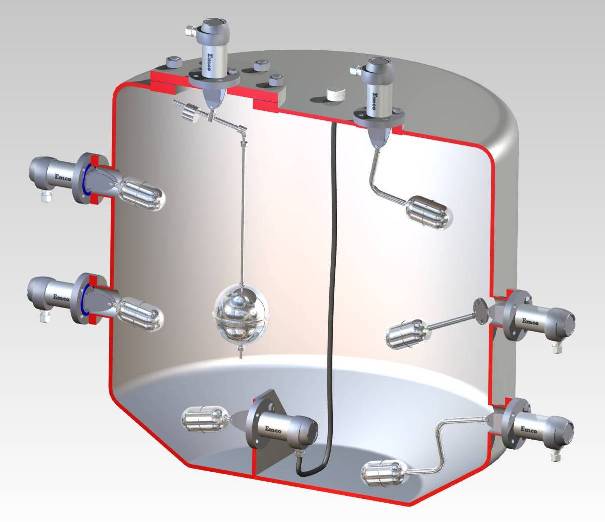

يمكن تركيب مفتاح عوامة المنسوب في وضع أفقي Horizontal أو رأسي Vertical لكن التركيب الأفقي هو الأكثر شيوعاً .

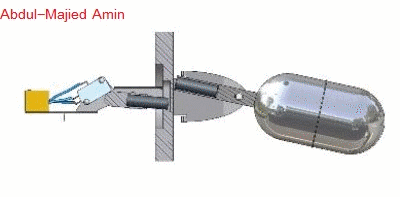

يوجد مغناطيس في نهاية ذراع العوامة ، هذا المغناطيس في مواجهة لمغناطيس مشابه داخل علبة المفتاح . وقطعتي المغناطيس متقابلتين بنفس القطبية ويفصل بينهما جدار فاصل وغير مغناطيسي Non-magnetic .

يتميز التصميم عن التصميمات الأخري بجودة منع التسريب

The float switch can be mounted horizontally or vertically, but horizontal mounting is the most common.

The float lever carries a permanent magnet which is opposed by a similar magnet mounted in the switch housing. The magnets having the same pole directed toward each other are separated by a non-magnetic diaphragm.

The glandless construction offers excellent sealing.

يتكون المفتاح من ثلاث أجزاء رئيسية :

1.    جسم المفتاح (يحتوي علي مفتاح كهربي Electrical أو هوائي Pneumatic ) .

2.    شفة التثبيت Mounting Flange .

3.    العوامة Float .

The float switch consists of three main parts :

1. Housing with switch, electrical or pneumatic

2. Mounting flange

3. Float

كل أجهزة التحكم في المنسوب المعتمدة علي العوامة تعمل علي مبدأ الطفو الذي يقول أن ” قوة الطفو لجسم تساوي وزن السائل المزاح بواسطة الجسم ” . وكنتيجة لذلك تطفو العوامة جزئيا علي سطح السائل وتتحرك مسافة مساوية لنفس قيمة التغير في منسوب سطح السائل . ولذا عادة ما تُستخدم في مسافات ضيقة للمنسوب مثل إنذار المنسوب العالي High Level Alarm أو إنذار المنسوب المنخفض Low Level Alarm .

وتستخدم هذه النوعية من العوامات نظام الربط المغناطيسي Magnetic Coupling والحركة الناتجة عنه .

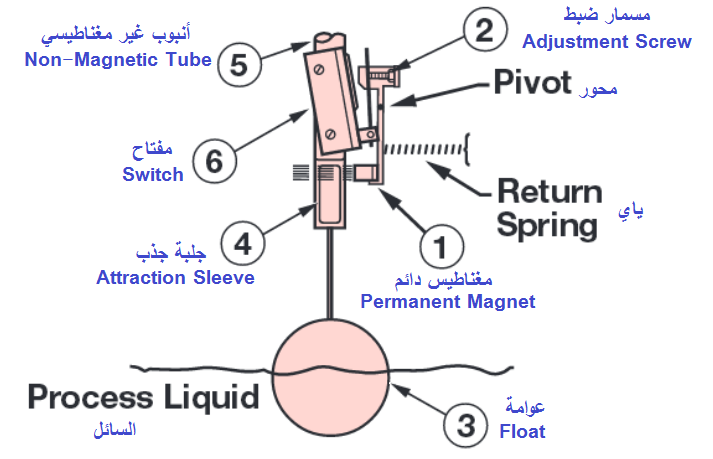

بارتفاع العوامة وانخفاضها مع منسوب السائل ، تُحرك جلبة مغناطيسية داخل أو خارج نطاق تفعيل مغناطيس المفتاح وبالتالي تشغيل المفتاح . ويتم استخدام أنبوب غير مغناطيسي كحاجز بين الجزء الميكانيكي للمفتاح والسائل الذي يتم التحكم في منسوبه .

وتتوفر أنواع مختلفة من العوامة المناسبة للتركيب الرأسي العلوي Top أو الأفقي الجانبي Side أو للخزان الخارجي External Cage . ويوجد نوع من العوامات المناسبة لتطبيقات السطح الفاصل للمنسوب Interface Control (تستقر العوامة علي السطح الفاصل بين سائلين مختلفين)

All float operated liquid level controls operate on the basic buoyancy principle which states “the buoyancy force action on an object is equal to the mass of liquid displaced by the object.” As a result, floats ride on the liquid surface partially submerged and move the same distance the liquid level moves. Because of this, they are normally used for narrow level differential applications such as high level alarm or low level alarm.

This type of float level controls use a simple float and magnetic coupling action.

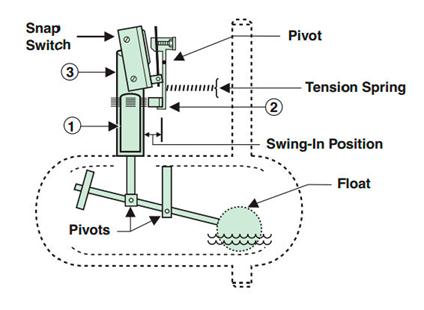

As the float rises or falls with liquid level, it moves a magnetic sleeve into or out of the field of a switch actuating magnet, causing switch operation. A non-magnetic barrier tube effectively isolates the switch mechanisms from the controlled liquid.

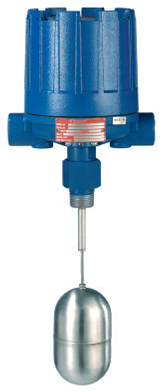

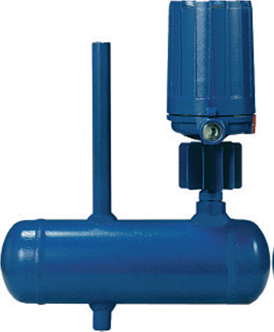

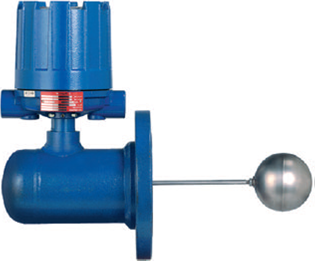

Float type level controls are available for top mounting, side mounting and external cage applications. Standard models are also available for interface control (float rides on the interface between two liquids).
