فكرة العمل

يوجد سلك String يعمل في حركته حركة السير Belt الممد بين بكرتين إحداهما في قاع الخزان Tank والأخري في أعلي الخزان داخل مرسل المنسوب Level Transmitter .

التغير في المنسوب Level  يعمل علي رفع أو خفض مستوي العوامة Float المتصلة بالسلك String ، وبالتالي دوران البكرتين السفلية والعلوية .

البكرة العلوية متصلة ميكانيكيا بدائرة إنكودر Encoder تحسب عدد لفات البكرة العلوية واتجاه الحركة ومنها يتعرف الجهاز علي زيادة أو نقصان المنسوب بالإضافة إلي قيمة الزيادة أو النقصان ويترجمها الجهاز إلي إشارة مناسبة تصل إلي نظام التحكم في الخزان .

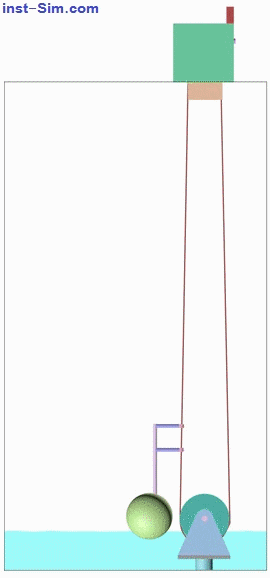

محاكاة متحركة تشرح فكرة العمل

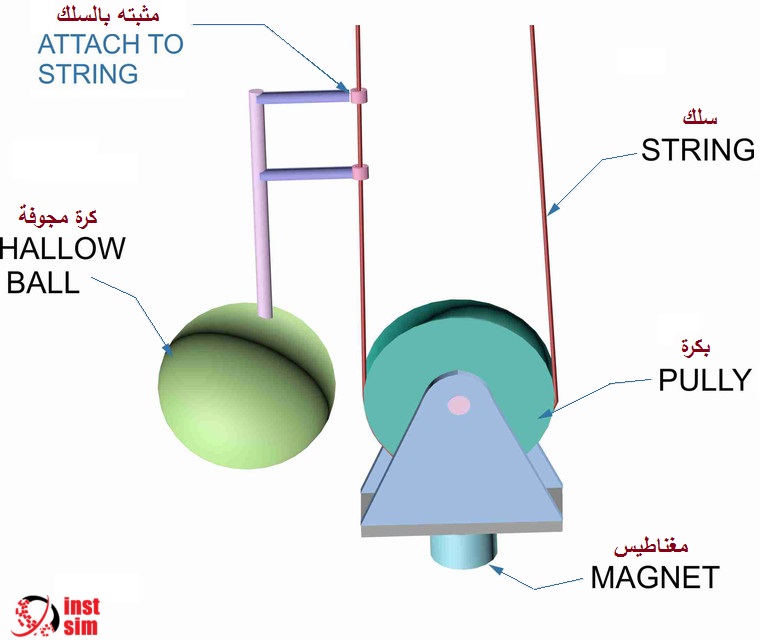

البكرة السفلية المثبتة في قاع الخزان Tank باستخدام مغناطيس Magnet

رأس جهاز مرسل المنسوب والذي يثبت أعلي الخزان وبداخله البكرة العلوية

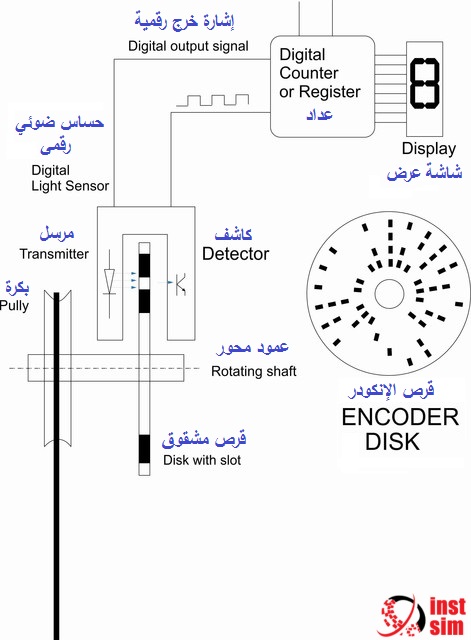

مخطط يبين فكرة عمل الإنكودر داخل مرسل المنسوب

*
