سنتناول فيما يلي شرح لفكرة عمل نوعين من مفاتيح السريان Flow Switches والتي تعتمد علي فكرة الربط المغناطيسي Magnitic Coupling لتفعيل المفتاح الكهربي عند وصول معدل السريان Flow Rate إلي مقدار معين .

ملاحظة:

في حالة الربط المغناطيسي ييستخدم جدار فاصل من مادة غير مغناطيسية Non-Magnetic (لا تنجذب للمغناطيسي مثل الصلب الغير قابل للصدأ Stain-less Steel) بين المغناطيس والجسم المعدني (المصنوع من مادة مغناطيسية Magnetic تنجذب إلي المغناطيس) .

ففي النموذجين التاليين يحدث ربط مغناطيسي بين جلبة مصنوعة من مادة مغناطيسية Magnetic Sleeve تنجذب إلي المغناطيس وتتحرك داخل أنبوب من مادة غير مغناطيسية Non-Magnetic لا تنجذب إلي المغناطيس لكي لا تؤثر علي قوة المغناطيس الموجود بخارج الأنبوب ومتصل بالمفتاح الكهربي .



النوع الأول : مفتاح السريان ذو الريشة Vane Actuated Flow Switch

شكل رقم (1) : مكونات مفتاح السريان ذو الريشة Vane Actuated Flow Switch

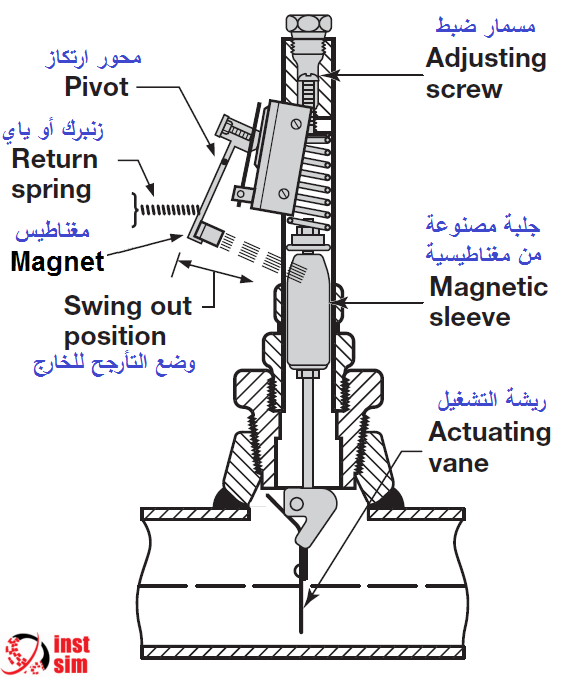

السريان Flow عبر ماسورة أفقية Horizontal Pipeline يتسبب في تأرجح ريشة مفتاح السريان في اتجاه السريان ، وبالتالي يتسبب هذا التأرجح رفع جلبة مغناطيسية Attraction Sleeve إلي أعلي وبالتالي تعمل علي تفعيل المفتاح الكهربي . مسمار الضبط Adjusting Screw محكم الإغلاق بواسطة جوان حلقي O-ring وموجود في أعلي الأنبوب المحتوي علي الجلبة المغناطيسية . ووظيفته هي الضغط علي زنبرك تحديد المدي Range Spring والموجود أعلي الجلبة المغناطيسية Attraction Sleeve . فتدوير المسمار في اتجاه عقارب الساعة Clockwise يزيد معدل السريان الذي يتم عنده التفعيل ، ويمكن ضبط المفتاح أثناء وجوده في الخدمة .

Flow through the horizontal pipeline causes the pivoted mechanical flow switch vane assembly to swing in the direction of the flow, lifting an attraction sleeve to actuate the switch. The O-ring sealed adjusting screw in the top of the enclosing tube compresses the range spring located above the attraction sleeve. Turning the adjusting screw clockwise increases the rate at which the flow switches actuate. Adjustments can be made while the flow switch is in service.

شكل رقم (2) : محاكاة متحركة تبين فكرة عمل مفتاح السريان ذو الريشة Vane Actuated Flow Switch

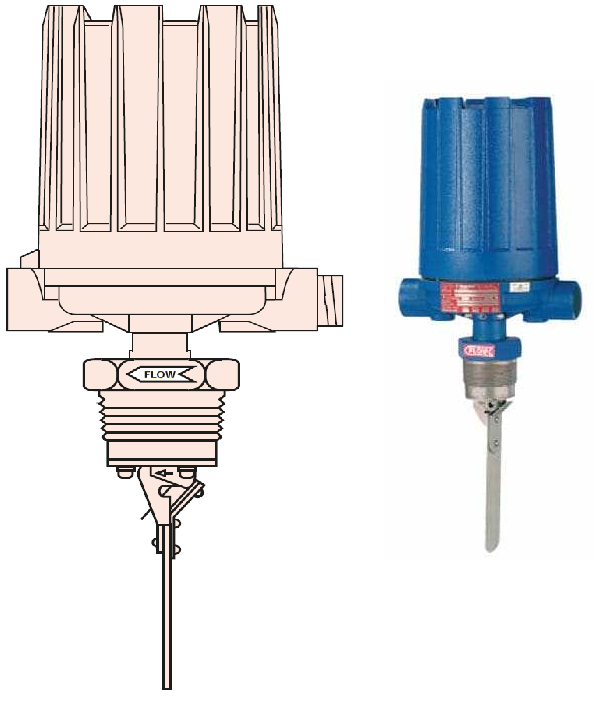

شكل رقم (3) : شكل واقعي لمفتاح السريان ذو الريشة Vane Actuated Flow Switch

*

النوع الثاني : مفتاح السريان ذو القرص Disc Actuated Flow Switch

شكل رقم (4) : مفتاح السريان ذو القرص Disc Actuated Flow Switch

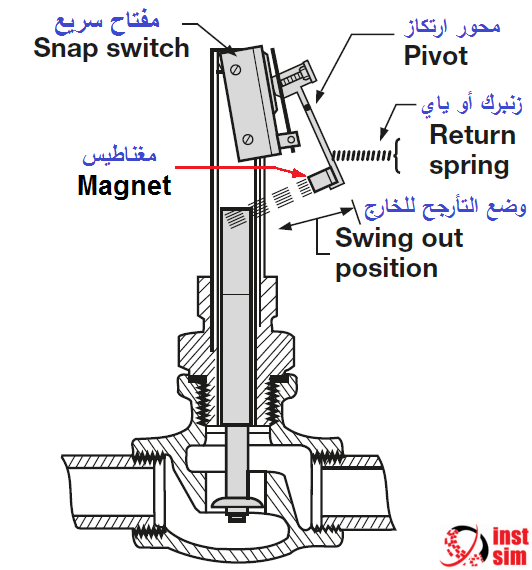

يتسبب معدل السريان Flow Rate في رفع وخفض القرص ، وهذا بدوره يتسبب في رفع وخفض الجلبة المصنوعة من مادة مغناطيسية Magnetic Sleeve داخل الأنبوب الحاوي لها وهو مصنوع من مادة غير مغناطيسية Non-Magnetic . عند زيادة معدل السريان ترتفع الجلبة المغناطيسية Magnetic Sleeve لتدخل مجال المغناطيس الدائم الموجود خارج الأنبوب وتجذبه فيتم تفعيل المفتاح الكهربي المتصل بالمغناطيس . عندما يتم معايرة قرص السريان Flow Disc ، يحدث عكس هذا الإجراء.

The rate of flow through the valve body raises or lowers the disc. This in turn raises or lowers the magnetic sleeve, within its sealed non-magnetic enclosing tube. On an increasing flow rate, the magnetic sleeve rises into the field of the permanent magnet, located outside the enclosing tube, actuating the attached switch mechanism. When the flow disc is calibrated, a reversal of this action occurs.

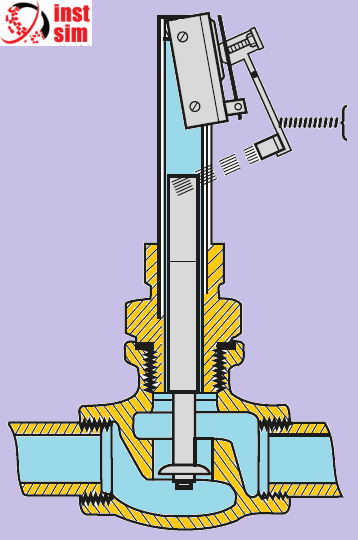

شكل رقم (5) : محاكاة متحركة تبين فكرة عمل مفتاح السريان ذو القرص Disc Actuated Flow Switch

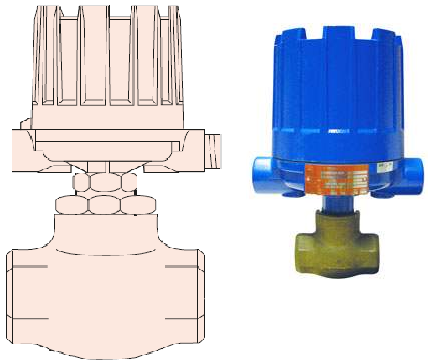

شكل رقم (6) : شكل واقعي لمفتاح السريان ذو القرص Disc Actuated Flow Switch

*
