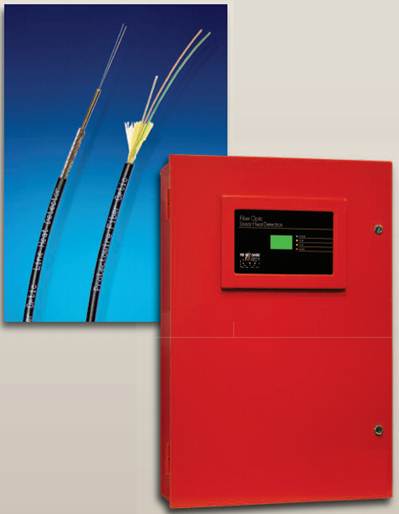

يُستخدم حساس الألياف البصرية Fiber optic sensor في استشعار الفروق في درجات الحرارة باستخدام الليزر النبضي Pulsed Lasers . يتم قياس التغير في درجة الحرارة عن طريق تحليل الضوء المتناثر الخلفي الناتج عن تأثير مصدر الحرارة. ويتم تحديد موقع مصدر الحرارة باستخدام تقنية صدى النبضة Pulse Ech  o Technique (RADAR) الذي يشبه الراردار.





النظام أكثر حساسية بعدة مرات من أي من المستشعرين الخطيين Linear Sensors السابقين. يمكن فرد كبل حساس الألياف البصرية على مسافات تصل إلى 8 كم ومصادر الحرارة تحدد بدقة بطول متر واحد من الألياف. يمكن ضبط معايير أو مستويات الإنذار Alarm Criteria باستخدام 3 قياسات مختلفة :



عن طريق تجاوز درجة الحرارة القصوى Maximum Temperature المحددة.



أو عن طريق تجاوز الحد الأقصى لمعدل ارتفاع درجة الحرارة Maximum Temperature Rise المحدد.



أو عن طريق تجاوز الحد الأقصى للفرق المحدد بدءا من متوسط درجة حرارة المنطقة maximum difference from the average zone temperature .

.

اقرأ أيضا:   الكاشف الخطي للحرارة Linear Heat Detector

.

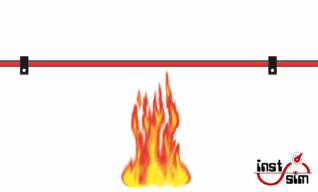

يمكن إنشاء مناطق Zones متعددة علي طول كابل ألياف واحد ومع معايير إنذار مختلفة محددة لكل منطقة. التطبيقات المناسبة هي نفسها تطبيقات كاشفات الحرارة الأخري، ولكن يفضل استخدام الألياف بشكل أساسي عند وجود مسافات كبيرة جنبًا إلى جنب مع الحاجة لبيانات إنذار دقيقة ، مثل العمليات الحرجة Critical Processes وأنفاق الكابلات Cable Tunnels وأنفاق الطرق والسكك الحديدية وما إلى ذلك. يعمل المستشعر في نطاق من -10 درجة درجة مئوية إلى +60 درجة مئوية.



مسار معالجة الإشارة – المصدر

.

فوائد حساسات الحرارة الخطية بالألياف الضوئية Benefits of Fiber Optic Linear Heat Detection



• توفر حماية من النوع Intrinsically Safe للاستخدام في المواقع الخطرة.



• معايير بدء الإنذار Alarm Criteria قابلة للبرمجة حسب المنطقة Zone .



• مراقبة مستمرة للحرارة في الوقت الفعلي.



• الألياف / الكابلات مقاومة للتأثيرات البيئية القاسية.



• يمكن عمل مناطق Zones متعددة على طول كبل ألياف واحد فقط.



• سهولة الدمج والتركيب.



• كابل الإستشعار المتين يقلل من الصيانة.



• محمي ضد التداخلات الكهرومغناطيسية Electromagnetic Interferences .

*
