شركة حمولة الفضاء Payload Aerospace S.L. (PLD Space) هي شركة إسبانية تطور مركبتين قابلتين لإعادة الاستخدام جزئيًا Partially-Reusable Launch Vehicles تسميان Miura 1 و Miura 5.



تم تصميم الصاروخ Miura 1 كصاروخ سبر Sounding Rocket للرحلات الجوية شبه المدارية Sub-Orbital Flights لستخدامه في إجراء البحوث أو تطوير التكنولوجيا في بيئة الجاذبية الصغرى Microgravity Environment و / أو في الغلاف الجوي العلوي. علاوة على ذلك ، يعمل الصاروخ Miura 1 أيضًا كوسيلة توضيحية تقنية للقاذفة المدارية Orbital Launcher التي تسمي Miura 5. ستوفر مركبة الإطلاق Miura 5 إمكانات الإطلاق المدارية للحمولات الصغيرة مثل الأقمار المكعبة CubeSats أو الأقمار الصناعية المصغرة الميكرووية Microsatellites ، التي تحتاج إلى مركبة إطلاق مرنة ومخصصة وبالتالي لا يمكنها الطيران عبر مركبات الإطلاق التقليدية. وقد تم تصميمه لتوصيل كتلة حمولة إجمالية تصل إلى 300 كجم (660 رطلاً) إلي مدار أرضي منخفض Low Earth Orbit LEO .



سيتم استعادة Recovery المرحلة الأولى First Stage عن طريق تنفيذ هبوط بحري باستخدام المظلات ليتم إعادة استخدامها مرة أخري. م(2)

.

الصاروخ MIURA 1



تقول عنه الشركة علي موقعها الإلكتروني:



الصاروخ MIURA 1 هو مركبة إطلاق شبه مدارية Suborbital Launch Vehicle ، تم تطويره في القطاع الخاص الأوروبي. وهو أول منظومة فضائية تم تصميمها بالكامل بواسطة الشركة الإسبانية PLD Space لإطلاق الحمولات إلي الفضاء ثم عودتها إلي الأرض مرة أخري بأمان. وتقول الشركة: هدفنا هو دفع البحث العلمي ودفع تطوير التكنولوجيا إلى الأمام في بيئة الجاذبية الصغرى Microgravity .

.

المواصفات



• البقاء لمدة 3 دقائق في بيئة الجاذبية الصغرى Microgravity .



• رحلة شبه مدارية Suborbital Flight ارتفاعها الأقصي Apogee يصل إلي 150 كم.



• قدرة إطلاق 4 مهمات/عام .



• تسارع منخفض Low Acceleration : مع تخفيض بنسبة 70 ٪ لأقصى تسارع محوري Maximum Axial Acceleration مقارنة بصواريخ السبر القائمة على الدفع الصلب Solid Propulsion-Based Sounding Rockets .



• المدة القياسية للرحلة هي 12 دقيقة.



• حمولة تصل إلي 100 كجم.



• استعادة الحمولة في غضون 6 ساعات بعد الرحلة.

.

.

الاسم Name	الصاروخ MIURA 1 .
النوع Type	صاروخ سبر شبه مداري Suborbital Sounding Rocket .
الارتفاع Height	12.5 م (41 قدم)
القطر Diameter	0.7 متر
كتلة الإقلاع Takeoff Mass	2550 كجم (5622 رطلاً)
التصميم Design	الشركة الإسبانية PLD Space .
المشغل Operator	الشركة الإسبانية PLD Space .
الموقع الإلكتروني Website	https://www.pldspace.com/en/miura-1
مدة الرحلة Flight Duration	12 دقيقة
سعة الحمولة Payload Capacity	حتي 100 كجم
	نظام الدفع
عدد المراحل	مرحلة واحدة
عدد المحركات	محرك واحد (المحرك TEPREL-1B)
الوقود Propellant	وقود ثنائي سائل Liquid Bi-propellant Engine وهو Kerolox أي الكيروسين والأكسجين المسال LOX .
مدة الحرق Burn Time	122 ثانية
الدفع Thrust	30 كيلو نيوتن
التسارع Acceleration	أقل من 5 جي g  أثناء الصعود.

.

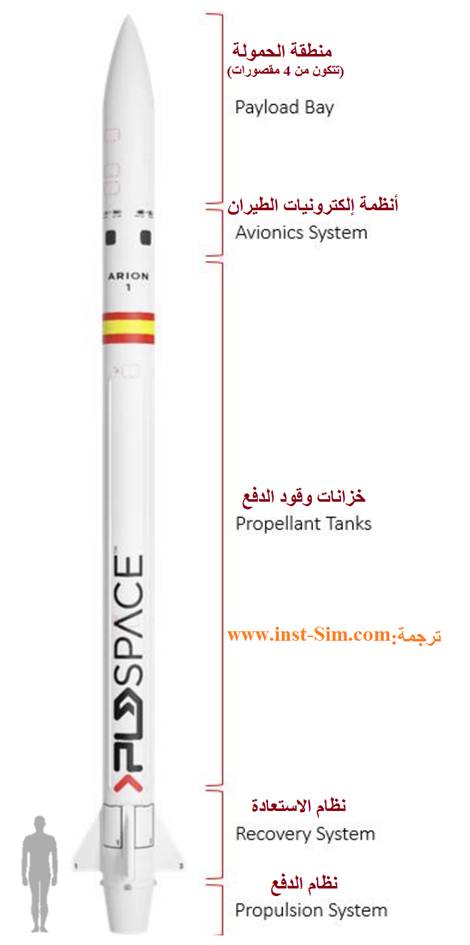

منطقة الحمولة Payload Bay



• مصممة لبحوث الجاذبية الصغرى وتطوير التكنولوجيا.



• الكتلة الاسمية للحمولة Nominal Payload Mass تساوي 100 كجم / 200 رطل.



• ما يصل إلى 4 مقصورات فردية للحمولة.

.

مقصورة الحمولة Payload Compartment



• تحتوي منطقة الحمولة علي 4 مقصورات منفصلة.

.

المقصورة الواحدة Single Compartment



• مقصورة الحمولة صغيرة الحجم، مناسبة للحمولة وتحتوي علي تغذية الطاقة Power Supply وتخزين البيانات Data Storage وخدمات الوصلة الهابطة Downlink Services .



• سعة كتلة الحمولة Mass budget تساوي 25 كجم / 55 رطل.



• الحجم 590 مم (القطر) / 260 مم (الارتفاع).



• تغذية الطاقة 28 فولت / 10 أمبير / بطارية 0.5 أمبيرساعة.



• تخزين البيانات 16 جيجابت / بسرعة ميجابايت / ثانية.



• معدل نقل بيانات القياس عن بعد 0.8 ميجابت / ثانية.

.

إلكترونيات الطيران Avionics



• تكنولوجيا وإلكترونيات الطيران GNC التي طورتها GMV .



• نظام القياس عن بعد Telemetry System .



• تخزين وتوزيع الطاقة Power Storage and Distribution .



• الكمبيوتر المخصص للحمولة Dedicated Payload Computer .



• تجميع بيانات أجهزة الاستشعار وضبط الإشارة Sensor Conditioning and Acquisition .



• التحكم Commanding في المحركات الرئيسية TVC & RCS .

.

خزانات وقود الدفع Propellant Tanks



• أوعية ضغط الهيليوم من المواد المركبة الملفوفة Composite Overwrapped Helium Pressure Vessel .



• خزان الأكسجين السائل المبرد LOX بسعة 1000 لتر (اي لتر من الأكسجين المسال) درجة حرارة الأكسجين -182 درجة مئوية.



• خزان الكيروسين Kerosene Tank بسعة 600 لتر



• الكتلة عند الإقلاع > 2550 كجم (5622 رطلاً)

.

نظام الدفع Propulsion System



• تم تطوير محرك الصاروخ السائل بواسطة شركة PLD Space .



• المحرك TEPREL-1B ، هو محرك سائل يعمل بوقود ثنائي Liquid Bi-propellant Engine وهو الكيروسين والأكسجين المسال.



• مدة الحرق 122 ثانية



• الدفع Thrust يساوي 30 كيلو نيوتن من الدفع عند مستوى سطح البحر.



• التسارع اقل من <5 جي g أثناء الصعود.

.

موقع الإطلاق Launch Site



تقول عنه الشركة علي موقعها الإلكتروني:



لمدة تصل إلي 85٪ من العام ، يتميز موقع الإطلاق الخاص بنا بالسماء المشمسة والطقس المعتدل. وبالتالي ، يتم تقليل عمليات تأجيل أو تأخير الإطلاق بسبب سوء الأحوال الجوية.



يقع مضمار الاختبار El Arenosillo التاريخي بالقرب من Huelva ، في جنوب غرب إسبانيا عند الاحداثيات (37°05’59.96” N,06°44’10.63” W) . من هذه القاعدة ، تم إطلاق أكثر من 550 صاروخ سبر حتى الآن. تعود ملكية El Arenosillo إلى الهيئة الوطنية للفضاء INTA ، وهي مؤسسة تابعة لوزارة الدفاع الإسبانية. لديها جميع المعدات والتسهيلات اللازمة لدعم عمليات الإطلاق التجاري التابعة لشركة PLD Space .

.

منظومة الاستعادة Recovery system



بعد انتهاء المهمة يتم تنفيذ هبوط بحري بمساعدة المظلات ثم استعادة الصاروخ بواسطة طائرة مروحية.

.

الجدول الزمني لمهمة إطلاق Mission Timeline



بالنسبة للرحلة الاسمية Nominal Flight ، يكون الوقت بين شراء تذكرة الطيران وإطلاق الرحلة عامًا واحدًا ، كما هو موضح في الجدول الزمني للمهمة التالي. وتقول الشركة: إذا طلب المستخدم مهلة زمنية مختلفة ، فمن الممكن تكييف هذا الجدول الزمني.

.

للمزيد ولتحميل المقال في صورة ملف PDF : من هنا

.

المصادر



1- MIURA 1 – PLD Space

2- PLD Space – Wikipedia

3- MIURA 1 Avionics Development And Qualification – pdf

*
