تُستخدم أطقم عزل الفلنجات Flange Insulation Kits في البيئات البتروكيماوية وتكرير النفط وبيئات مياه البحر البحرية ، حيث يمكن أن يؤدي نقل السوائل المتطايرة عبر خط الأنابيب إلى حدوث ظروف انفجارية يمكن أن تشتعل عن طريق التيارات الكهربائية الشاردة Stray Electrical Currents .
حتى في حالة عدم وجود خطر حدوث انفجار ، لا تزال أطقم العزل Insulation Kits هذه تستخدم للعمل كواجهة غير موصلة Non-Conductive Interface بين فلانجتي التوصيل لتقليل التهديد المحتمل للتآكل الجلفاني Galvanic Corrosion لخطوط المواسير في أنظمة الحماية الكاثودية Cathodic Protection Systems .
.
التطبيقات Applications
- خطوط المواسير الطويلة Long Distance Pipelines لنقل النفط والمياه والغاز.
- المنشآت البحرية Offshore Installations .
- خطوط أنابيب مصفاة البترول Oil Refinery Pipelines .
- صناعة بتروكيماوية Petrochemical Industry .
.
الخصائص العامة
- العزل الكهربائي Electrical Insulation للمواسير.
- الحماية الكاثودية Cathodic Protection .
- مصمم لتقليل التآكل الكهروكيميائي Electro-Chemical Erosion .
.
يتكون طقم عزل الفلانجة الواحدة من:
- عدد 1 جوان/حشية عازل للفلانجة Insulating Flange Gasket .
- عدد 1 جلبة عازلة Insulating Sleeve لكل مسمار Bolt .
- عدد 2 ورودة عازلة Insulating Washers لكل مسمار.
- عدد 2 ورودة معدنية Steel Washers لكل مسمار.
.
هنا وردة العزل والجلبة مدمجين معا – والجلبة مقسمة إلي جزأين .
.
هناك أربعة أنواع رئيسية، ويتكون كل نوع من نفس العناصر الأربعة ولكن تختلف من حيث الجوان الأوسط Central Flange Gasket .

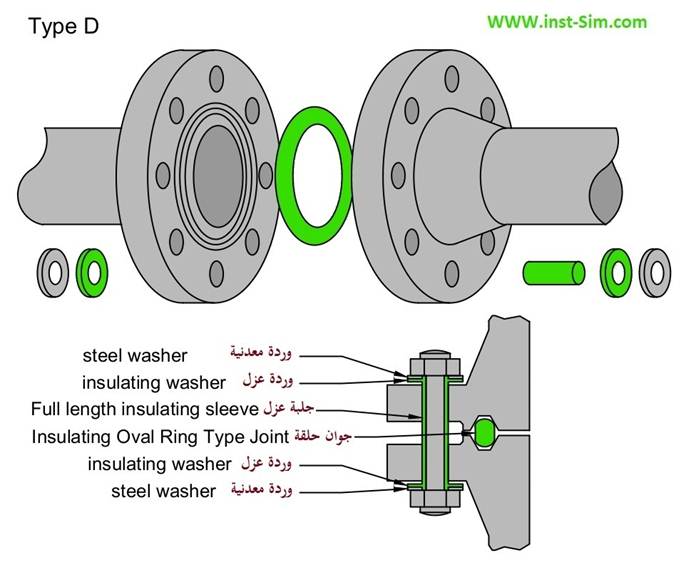

النوع دي Type D
تم تصميم الجوان Gasket الموجودة في مجموعة العزل من النوع دي Type D خصيصًا لتلائم أخدود الحلقة Ring Groove للفلانجة من النوع RTJ (ring-type-joint) Flanges .
النوع Type E
الجوان Gasket الموجودة في مجموعة أدوات العزل من النوع Type E ذات الوجه الكامل Full Face لها نفس القطر الخارجي للشفة وبها ثقوب تم ثقبها بدقة تسمح للمسامير “بالانزلاق من خلالها”. جوان الوجه بالكامل Full Face Gasket يعمل على تقليل مخاطر تكون قنطرة كهربائية Electrical Bridging ويقلل وجود مواد غريبة بين الفلانجتين المتصلتين معا Mating Flanges .
النوع Type F
الجوان Gasket الموجودة في مجموعة النوع Type F مناسبة لفلانجات الوجه المرتفعة Raised Face Flanges . وهو جوان/حشية من النوع IBC gasket يوضع داخل الدائرة الداخلية لمسامير الفلانجة. هذا النوع ليس فعالًا مثل النوع Type E ولكنه أسهل في التثبيت لأن فصل الفلانجتين المتصلتين Mating Flanges ليس ضروريًا.
النوع Type G
الجوان/الحشية الخاصة بمجموعة النوع Type G Kit متوفرة في كل من الإصدارين Full Face أو IBC ويحتوي علي حلقة مانعة للتسرب من اللدائن المرنة Elastomeric Sealing Ring علي وجهي الجوان . عند الاختيار الصحيح للمواد العازلة Insulating Materials ، تكون مجموعات النوع Type G Kits قادرة على مقاومة أكبر للمواد الكيميائية ولدرجة الحرارة.
*
