مبين ضغط إطار السيارة Tire Pressure Indicator

شكل رقم (1) : محاكاة متحركة تبين فكرة عمل مبين ضغط إطار السيارة Tire Pressure Indicator

.

يقوم الجهاز بإعطاء إنذار ضوئي في حالة انخفاض الضغط داخل إطار السيارة عن الحد المسموح به .

When the indicator detects low pressure, the cap provides a flashing red warning signal.

*

منظومة مراقبة متواصلة لضغط إطارات السيارة

منظومة يطلق عليها اسم Tire Pressure Monitoring System TPMS وهي تتكون من أربعة أجهزة إرسال لاسلكية Wireless Pressure Transmitters لقياس الضغط يتم تركيبها علي صمام كل إطار ، وتتواصل هذه الأجهزة مع جهاز استقبال محمول صغير جدا لإعطاء بيان متواصل بحالة الضغط في كل إطار علي حدة .

شكل رقم (2) : تركيب مرسل ضغط Pressure Transmitter علي أحد الإطارات

*

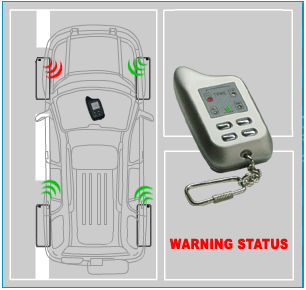

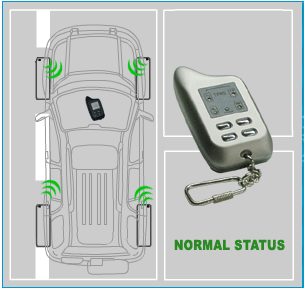

شكل رقم (3) : في حالة الضغط الطبيعي	في حالة انخفاض ضغط أحد الإطارات
في حالة انخفاض ضغط أحد الإطارات عن الحد الآمن والمحدد سابقاً يقوم مرسل الضغط الخاص بهذا الإطار بإرسال إشارة تحذير إلي جهاز الإستقبال Receiver . يظهر ضوء تحذيري أحمر علي جهاز الإستقبال ، فيقوم السائق بالتوجه إلي أقرب محطة خدمة للسيارات لتزويد الإطار بالهواء.	When tire pressure drops below the pre-set safe value, transmitter issues warnings to the receiver. * Red alert signal lights up on the transmitter, driver should go to the nearest gas station to pump air into the flatted tires.

*

مراقبة منسوب الماء في الغسالة washer’s Water Level Control

شكل رقم (4) : مفتاح مراقبة منسوب الماء في الغسالة الكهربائية

*

عند ملء الغسالة يضغط الماء تدريجيا علي الهواء المحتجز داخل القبة الهوائية Air Dome وبالتالي تؤثر تلك الزيادة في الضغط -والتي تتناسب طرديا مع منسوب الماء- علي غشاء مفتاح المنسوب وبالتالي يتم تغيير وضع المفتاح .

شكل رقم (5) : محاكاة تبين فكرة عمل مفتاح المنسوب

*
