يتم تسخين فتيلة داخل مقياس المزدوج الحراري Thermocouple Gauge بتمرير تيار كهربي ثابت فيها . احتكاك جزيئات الهواء بالفتيلة يشتت حرارتها , لذا تتناسب الحرارة طرديا مع الضغط في الغرفة . وكلما ارتفع الضغط زاد احتكاك جزيئات الغاز مع الفتيلة وبالتالي يزداد معدل تشتت الحرارة من الفتيلة . وكلما انخفض الضغط قل عدد هذه الجزيئات وبقي السلك ساخناً . ويتم متابعة التغير في حرارة هذه المنظومة بواسطة مزدوج حراري حيث أن الجهد الكهربي المتولد يتناسب طريدا مع حرارة الفتيلة .

وعند فقدان الفتيلة للحرارة باحتكاك جزئيات الغاز بها يتغير الجهد المتولد علي طرفي المزدوج الحراي ويتم قراءته بجهاز قولتميتر Volt Meter ، وبالتالي يمكن تحويل الجهد الكهربي المقاس بسهولة إلي وحدات ضغط Pressure Units .

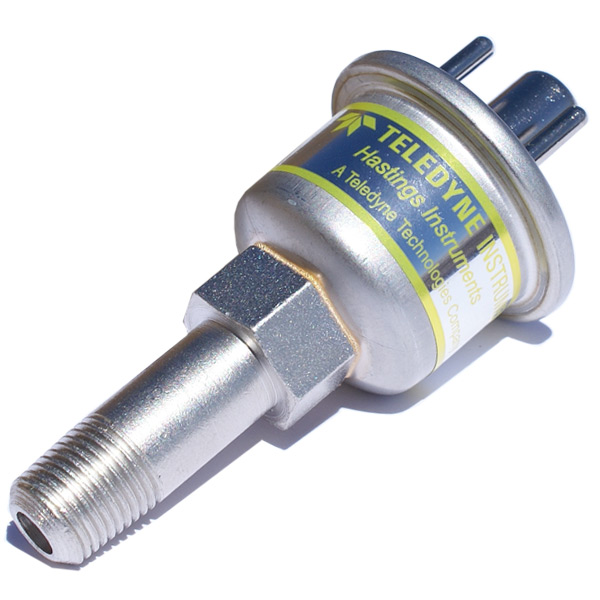

In Thermocouple Gauge a filament is heated by passing constant current through it. When gas molecule interacts with filament heat is carried away. Therefor the temperature is directly depended on the pressure in the chamber. The higher the pressure the more molecules interact with the filament and more heat is taken from it.

The temperature change in the system is monitored with the help of a thermocouple where the generated voltage is depending on the temperature of the filament. When the filament loses heat by interacting with gas molecules, the change of voltage in thermocouple is detected with the help of a volt meter. Therefor the measured voltage can be easily converted into pressure units.
