خلايا التحميل Load Cells
الوسوم:Load CellWhat is a Load Cell?
* A load cell is a transducer that is used to convert a force into electrical signal.
* The most common type is a strain gauge load cell.
*
ماهي خلية التحميل Load Cell ؟
- خلية التحميل Load Cell عبارة عن محول طاقة Transducer يستخدم لتحويل القوة Force إلى إشارة كهربائية.
- اشهر نوع لخلايا التحميل هو المزود بحساس إنفعال Strain Gauge Load Cell .
*
حساس الإنفعال Strain Gauge
ماهو حساس الإنفعال Strain Gauge ؟
- حساس الإنفعال Strain Gauge عبارة عن أداة لقياس انفعال مادة .

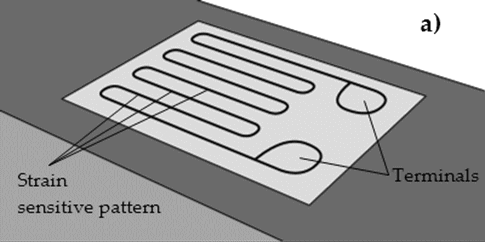

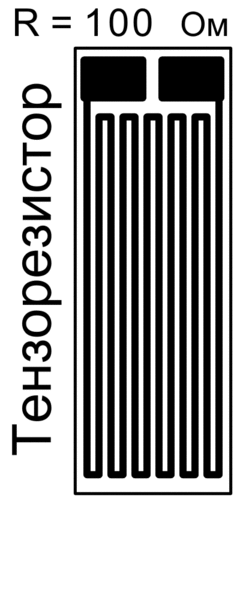

- النوع الشائع من حساسات الإنفعال Strain Gauges يتكون من ملف معدني مطبوع ومثبت علي شريحة بلاستيكية مرنة .
*
What Is Strain Gauge?
* A Strain Gauge is a device used to measure the strain of an object.

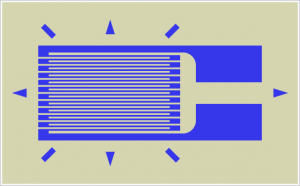

* The most common type of strain gauge consists of an insulating flexible backing which supports a metallic foil pattern.
*
المقاومة الكهربية Resistance
- قيمة المقاومة Resistance ترتفع عند شد حساس الإنفعال Strain Gauge .
- قيمة المقاومة Resistance تقل عند ضغط حساس الإنفعال Strain Gauge .
*
* Strain Gauge under tension. Resistance goes up.
* Strain Gauge under compression. Resistance goes down.
*

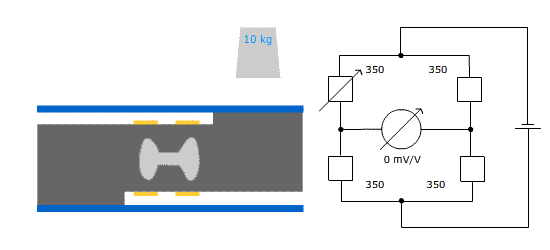

كيف يعمل حساس الإنفعال Strain Gauge ؟
- يتم تثبيت الحساس علي الجسم بمادة لاصقة مناسبة .
- عند تشوه الجسم يحدث تشوه في شكل الحساس يتسبب في تغير قيمة المقاومة الكهربية Resistance .
- يتم قياس التغير في المقاومة Resistance باستخدام قنطرة ويتستون Wheatstone Bridge .
التثبيت بمادة لاصقة ثم زيادة المقاومة مع الشد وانخفاضها مع الضغط
*
How Does Strain Gauge Work?
* The gauge is attached to the object by a suitable adhesive.
* As the object is deformed, the foil is deformed, causing its electrical resistance to change.
* The resistance change is commonly measured using a Wheatstone bridge.
*

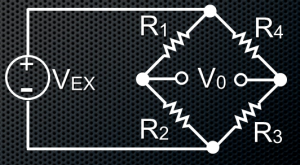

ما هي قنطرة ويتستون Wheatstone Bridge ؟
- قنطرة ويتستون Wheatstone Bridge عبارة عن دائرة كهربية .
- مستخدمة في خلايا التحميل Load Cells لقياس التغير في المقاومة الكهربية Resistance .
- تزيد الحساسية Sensitivity وتقلل تأثير درجة الحرارة Temperature .
*
What Is Wheatstone Bridge?
* A Wheatstone Bridge is an electrical circuit.
* Used in a load cell to measure an overall change in resistance.
* Increases sensitivity and reduces the affects of temperature.
الحساب من العلاقة التالية :
*
تعويض الخطأ
- الخطأ الناتج عن التخلفية Hysteresis : يتم تقليل تأثير هذا النوع من الخطأ باختيار نوع المادة .
- الخطأ الناتج عن الزحف Creep : المادة اللاصقة والشكل الهندسي للحساس .
- الخطأ الناتج عن درجة الحرارة Temperature :باستخدام قنطرة ويتستون Wheatstone Bridge ، بالإضافة إلي مقاومات حرارية Temperature Sensitive Resistors متصلة علي التوالي In Series مع القنطرة .
*
Compensation for Error
* Hysteresis: Effects reduced by material selection.
* Creep: Adhesive and geometry of gauge.
* Temperature: Wheatstone bridge, additional temperature sensitive resistors in series with the bridge.
*

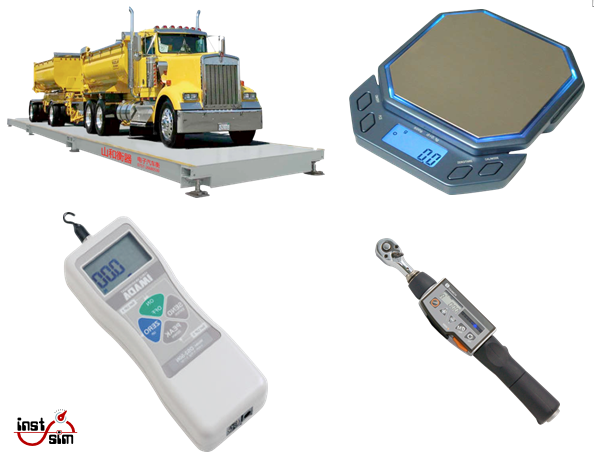

التطبيقات Applications
- الموازين Scales : مثل الميزان الجسري أو ميزان البسكول Weighbridge .
- حساسات القوة Force Gauges .
- حساسات العزم Torque Gauges .
*

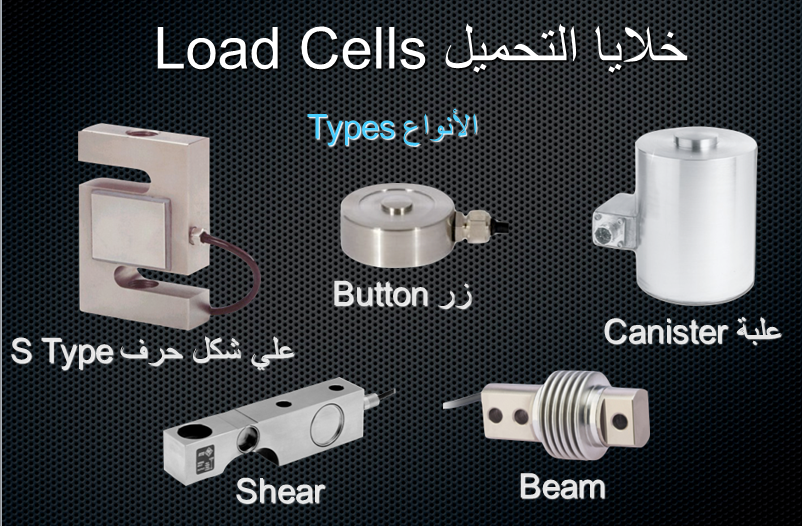

أنواع خلايا التحميل Types of Load Cells
*
