مقدمة Introduction



مفاتيح نهاية شوط Limit Switch

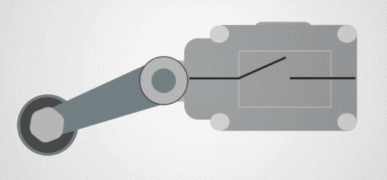

قد يتم تسميتها مفاتيح نهاية المشوار , ويطلق عليها أيضا مفاتيح نهاية الشوط الكهروميكانيكية Electromechanical Limit Switch . هذا المفتاح يؤدي وظيفة مثل المفتاح اليدوي الإنضغاطي Push Button Switch ولكن الفرق الوحيد هو أن الضغط يتم فيه ميكانيكيا بدلا من يدويا . وتوجد أنواع كثيرة من الوسائل الميكانيكية لتشغيل هذه المفاتيح ومنها الكامات ، الأذرع ، البكرات والمكابس الأسطوانية ، والرموز المستخدمة لا تتحدد فيها نوعية المشغل المستخدم .

تحتوي علي عدد من نقاط التلامس المفتوحة والمغلقة ويتغير وضع هذه النقاط عند اصطدام شئ بها ويمكن ملاحظتها بكثرة في الرافعات والمصاعد وعلي سيور نقل الحركة .



استخدام مفتاح نهاية الشوط الميكانيكي علي السيور المتحركة



ما هي مكونات مفتاح نهاية الشوط Limit Switch ؟

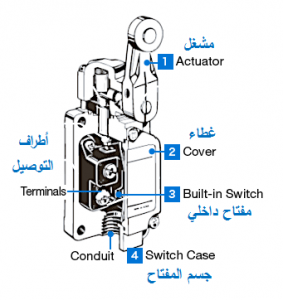

المكونات الرئيسية لمفتاح نهاية الشوط من النوع ذو البكرة الجانبية Side Rotary Roller Lever



  1. المشغل Actuator

يعتبر جزء من المفتاح ومن خلاله يُنقل الإحساس إلى باقي أجزاء المفتاح ويوجد منه أشكال عديدة ومنه ثلاثة أنواع هي :

  • الدوراني الجانبي Side Rotary .
  • الضاغط الجانبي أو العلوي Side or Top Push .
  • عصا التمايل أو شارب القط Wobble Stick or Cat Whisker .

للمشغل Actuator وضعين هما :

  • وضعية عدم التشغيل Reset Point وهي الوضعية التي لا يؤثر عليها أي قوة أو عزم .
  • وضعية التشغيل Trip Point عندما يتأثر فيها المشغل بقوة أو عزم فإنه يتحرك من وضعية Reset إلي وضعية Trip .



النوع Solid Rotary

هو عبارة عن عمود بارز مثبت بجانب الرأس الخاصة بالمفتاح Limit Switch وعندما يتحرك تعمل نقاط التوصيل وهذا النوع من الممكن ان يتحرك في اتجاه واحد او اتجاهين Uni-direction_Bi-direction .



ويثبت على العمود ذراع يسمى Lever Arm ويوجد من هذا الذراع اشكال كثيرة كما هو موضح بالشكل .



نوع الدفع العلوي Top Push Side

هو عبارة عن قضيب أو زر قصير مثبت على الرأس الخاصة بالمفتاح عندما يضغط عليها يعمل المفتاح .

وغالبا ما يكون ذو زنبرك (ياي) Spring بحيث يمكنه العودة إلى وضعه الطبيعي عند إزالة الضغط عليه ويوجد القليل من الأنواع التي لا توجد به هذا الزنبرك Spring وفي هذه الحالة يتم الضغط على هذا الزر في الإتجاه المعاكس حتى يعود إلى وضعه الطبيعي ويوجد الكثير من الأشكال كما هو موضح بالشكل .



عصا التمايل أو شارب القط Wobble Stick or Cat Whisker

هو عبارة عن ذراع طويل ورفيع مثبت علي رأس مفتاح نهاية الشوط Limit Switch وعندما يتم تحريكه في أي اتجاه يعمل المفتاح . وهذه الذراع مصنوعة من سلك مرن ملفوف بطريقة معينة بحيث تعطي مرونة كبيرة وسهولة في تحريكها في أي اتجاه وتعود لوضعها الطبيعي عند إزالة القوة .



يجب تحديد شكل ذراع الحركة ومدي تحمله للصدمات وتصميمه الميكانيكي بحيث يلائم طبيعة الجزء الميكانيكي الذي سيصطدم به .



  1. الرأس Head

يعتبر الرأس الجزء التي يوجد به الأجزاء الميكانيكية المسؤولة عن نقل الحركة من Actuator المشغل إلى نقاط التوصيل Contacts فعندما يتحرك المشغل Actuator يقوم الجزء الميكانيكي بالضغط على نقاط التوصيل ويغير من حالتها ( إغلاق Close أو فتح Open ) .



.

  1. صندوق النقاط Contact Block

يحتوي على مجموعة نقاط توصيل التي من الممكن أن تكون زوجين من نقاط التوصيل أو أربعة أزواج وضعها الطبيعي مغلق Normal Close أو مفتوح Normal Open . ويجب تحديد عدد نقاط التلامس التي سنحتاج إليها .



  1. أطراف التوصيل Terminal Block

تحتوي على مسامير من خلالها يتم توصيل الأسلاك الكهربية بنقاط توصيل .



  1. جسم المفتاح Switch Body

يحتوي على صندوق النقاط وأطراف التوصيل .

محيط التشغيل أي المكان الذي سيثبت فيه المفتاح ، من حيث الرطوبة والأتربة ودرجة الحرارة والإهتزاز حتي نستطيع أن نحدد الشكل المناسب والهيكل الخارجي للمفتاح ، هل يكون مصنوع من المعدن أم البلاستيك ؟ . ففي الصناعات الكيميائية والأسمدة يُفضل الهيكل البلاستيكي إذا كانت درجة الحرارة ليست عالية . ويجب تحديد كيفية تثبيته ووضعه في مكانه المناسب .

*
