أجهزة سريان الكتلة Mass Flow Meters
لماذا نستخدم قياس كتلة السريان Why Measure Mass ؟
يمكن أن يتغير الحجم بشكل ملحوظ في ظل ظروف مختلفة . بينما الكتلة ثابتة بغض النظر عن درجة الحرارة Temperature أو الضغط Pressure .
وأجهزة قياس كتلة السريان Mass Flowmeters تعطي قياس واضح وغير منقوص لكل عملية قياس في أي مكان وفي أي وقت .
*********************************
Volume can change significantly under different conditions. Mass is consistent, regardless of temperature or pressure.
Mass flowmeters give a clear, uncompromised account of every transaction – any place, any time.

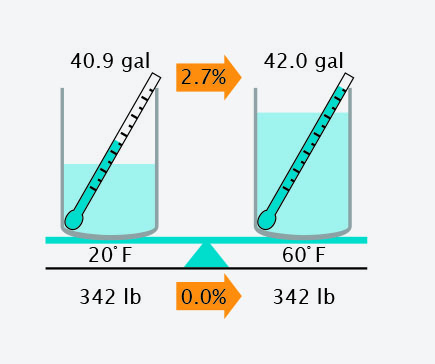

شكل رقم (1) : الكتلة ثابتة مع تغير الحرارة أم الحجم فعكس ذلك
أنواع أجهزة قياس سريان الكتلة Types of Mass Flow Meters

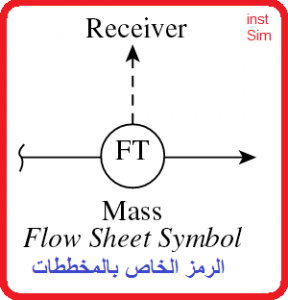

شكل رقم (2) : الرمز الخاص بجهاز قياس كتلة السريان في المخططات
الطرق التقليدية Traditional Mass Flow Meters
يمكن الحصول علي كتلة السريان من خلال جهاز كمبيوتر لحساب السريان ويستخدم مدخلات من جهاز سريان حجمي Volumetric Flow Sensor مع جهاز قياس الكثافة Densitometer أو أجهزة قياس كل من الضغط والحرارة Pressure/Temperature Transmitters .
Flow computers using inputs from volumetric flow sensors and densitometers, or pressure/temperature transmitters.
جهاز التدفق المغناطيسي وكثافة الإشعاع Magnetic Flow And Radiation Density .
أيضا يمكن الحصول علي قياس كتلة السريان من خلال دمج أجهزة إشعاعية لقياس الكثافة مع جهاز دوبلر موجات فوق صوتية Doppler Ultrasonic Flow Meter أو جهاز سريان مغناطيسي Magnetic Flow Meter .
شكل رقم (3) : جهاز قياس سريان مغناطيسي وجهاز كثافة إشعاعي مدمجين في وحدة واحدة Magnetic Flowmeter And A Radiation Type Densitometer In A Single Unit
Doppler ultrasonic or magnetic flowmeter and radiation-type densitometer combinations.
جهاز الإندفاع الزاوي لقياس سريان الكتلة Angular Momentum Mass Flowmeter أو أجهزة مشابهة لفكرة العمل .
***************************************
الطرق الحديثة New Methods
- جهاز كيروليوس Coriolis Flow Meter .
- الجهاز الحراري لقياس السريان Thermal Mass Flow Meter .
- جهاز الضغط التفاضلي Differential Pressure Mass Flow Meter .
شكل رقم (4) : محاكاة لفكرة عمل جهاز كيروليوس Coriolis Flow Meter لقياس كتلة السريان
شكل رقم (5) : محاكاة متحركة لفكرة الجهاز الحراري لقياس سريان الكتلة Thermal Mass Flow Meter
مصادر
| 1 | ftp://ftp.unicauca.edu.co/Facultades/FIET/DEIC/Materias/Instrumentacion%20Industrial/Instrument_Engineers__Handbook_-_Process_Measurement_and_Analysis/Instrument%20Engineers%27%20Handbook%20-%20Process%20Measurement%20and%20Analysis/1083ch2_12.pdf |
مصادر الصور
| شكل رقم (1) | http://www2.emersonprocess.com/en-US/brands/rosemount/Rosemount-Site-Map/engineering-guides/PublishingImages/chapter-02/lightbox-images/Figure%202_9a.jpg |
| شكل رقم (5) | http://www.flowmeters.com/images/5-big_3.gif |
اكتملت المقالة الأولي …..
