مفتاح الصدمات Shock Sensor

حركة ياي Spring داخلي تحت تأثير قوة خارجية تغلق الدائرة الكهربية .

.

Internal spring triggers contact on external force.

*

يتكون حساس الإهتزاز  من زنبرك أو ياي Spring صغير بداخل الحساس ، وعند اهتزاز الحساس بقيمة أعلي من حد معين يهتز الياي Spring ويغلق الدائرة الكهربية Contact ON . ويخرج من الحساس طرفي توصيل وفي حالة عدم وجود اهتزاز تكون المقاومة بين طرفي التوصيل Two Terminals أكبر من 10 ميجا أوم . وعندما تؤثر قوة اهتزاز خارجية علي مفتاح الإهتزاز يهتز الياي ويقوم بعمل تلامس لحظي بين الطرفين .

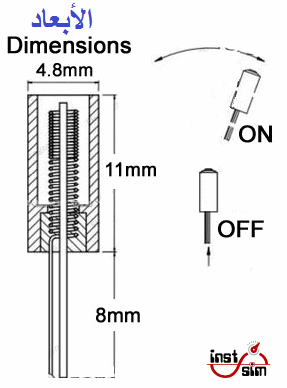

محاكاة متحركة تبين فكرة العمل

.

Sensor is made up of a small spring mechanism, which makes the contact ON when the applied vibration force is at above a certain threshold. It has two legs coming out of it. Normally the two terminal are insulated by a resistance value more than 10MOhm. When someone applies vibratory force on the switch, spring inside the switch vibrates and makes a momentary short circuit between the two terminals.

*

التطبيقات Applications

  • إنذار ضد السرقة Anti-theft alarm .
  • أنظمة المنزل الذكي Smart Home systems .
  • أجهزة السيارات Automotive devices .
  • الأجهزة الكهربائية المنزلية Home electrical devices .
  • أجهزة الاتصالات Communication devices .
  • ميزان إلكتروني Electronic Scale .
  • الأجهزة Instruments / اللعب Toys .
  • العدادات Meters / مصابيح Lamps .
  • الأحذية رقمية Digital Shoes .
  • المعدات الرياضية Sport Equipments .

*
