مفاتيح الاهتزاز الميكانيكية Mechanical Vibration Switches



أنواع مفتاح الإهتزاز Types of Vibration Switch

  • مفتاح اهتزاز ميكانيكي Mechanical Vibration Switch .
  • مفتاح اهتزاز إلكتروني Electronic Vibration Switch .

o مفتاح اهتزاز إلكتروني تقليدي Traditional Electronic Vibration Switch .

o مفتاح اهتزاز إلكتروني ذكي Smart Electronic Vibration Switch أو المبرمج Programmable Electronic Vibration Switch .

.

مفاتيح الاهتزاز الميكانيكية Mechanical Vibration Switches

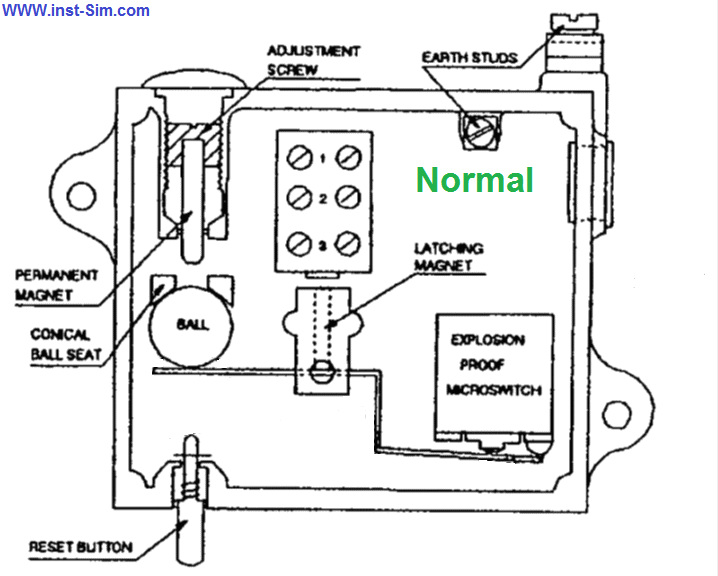

التصميم الأول : الكرة المعلقة مغناطيسيا

محاكاة متحركة تبين فكرة عمل مفتاح الإهتزاز ذو الكرة المعلقة مغناطيسيا

.

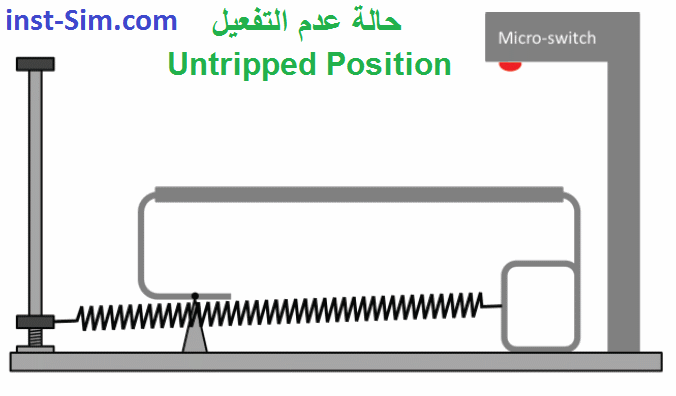

التصميم الثاني : اللوحة اللامركزية

The operating mechanism is purely mechanical and consists of a tension spring attached to a pivoting plate on an over-center fulcrum – magnets are not employed. Normally, this plate is in an untripped position (Figure 1A). However, in the presence of sufficient seismic acceleration (whether vibratory or impact), the trip plate will pivot beyond this over-center position, snapping to a stable tripped position (Figure 1B) where it contacts an internal micro-switch.

*

آلية التشغيل هي ميكانيكية بحتة وتتكون من ياي شد Tension Spring يعلق على لوحة محورية على نقطة ارتكاز لا مركزية Over-Center Fulcrum – وهذه الآلية لا تستخدم المغناطيس.

في الوضع الطبيعي ، تكون اللوحة في الوضع الغير مفعل Untripped Position (في وضع عدم تفعيل الإنذار). ومع ذلك ، ففي وجود اهتزاز متسارع Seismic Acceleration وبقدر كافي (سواء اهتزازي vibratory أو تأثيري impact) ، ستتحرك لوحة الإيقاف Trip Plate إلي أعلي فوق نقطة الإرتكاز وتتوقف حركتها عند نقطة ثابتة حيث تصطدم بمفتاح دقيق Micro-Switch ويتم تغيير وضع المفتاح .

متصل بمرحل Relay داخلي.

*

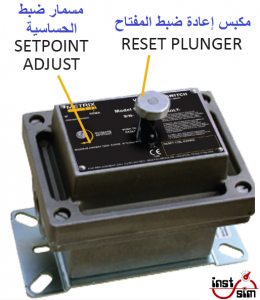

عندما يكون مفتاح الإهتزاز Vibration Switch في وضع التفعيل يجب إعادة ضبطه يدوياً بالضغط علي مفتاح خارجي مكبسي الشكل .

هذا التصميم غير صالح للإستخدام للحالات التي يتم فيها تسارع Acceleration يقل عن 1 عجلة جاذبية 1 g أي (9.8 م/ث2) بين الإهزاز في حالتي التشغيل الطبيعي والتشغيل المصاحب لإهزاز ضار Malfunction Vibration .

*

After the switch assumes its tripped position, it must be reset manually by means of the external reset plunger.

The switch is not designed to reliably trip for acceleration levels below approximately 1 g (9.8 m/s2), or when less than 1 g exists between a machine’s normal running vibration levels and malfunction vibration levels.

*
