الصمامات في الصناعات الكيميائية Valves in Chemical Industeries

صمام Valve

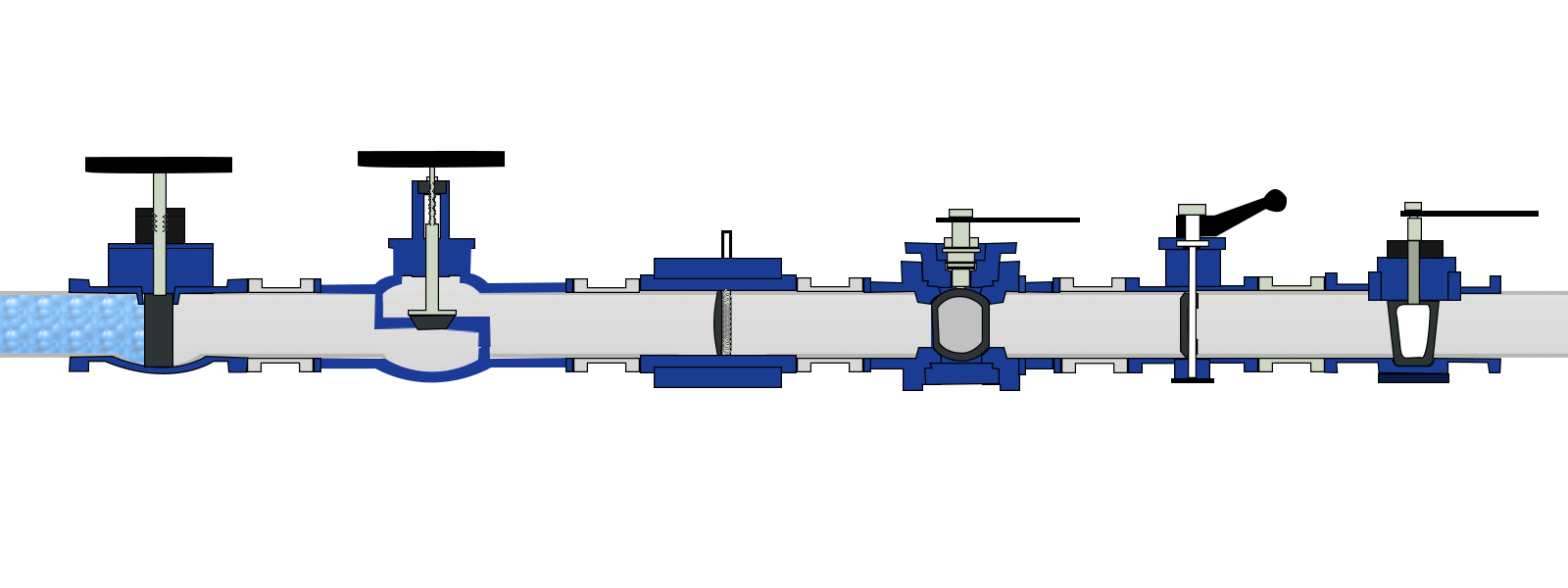

الصمام Valve هو تجهيزة للتحكم في سريان الموائع (السوائل والغازات) أو تنظيم سريانها خلال خطوط الأنابيب. والصمامات تنتج بأنواعها مختلفة طبقاً لاستخداماتها ومنها :

.

الصمام المروحي أو الفراشة Butterfly Valve : وهو صمام يتكون من قرص يتحرك حول محوره القطري في جسم الصمام. وبذلك يعمل القرص كخانق لسريان المائع .

الصمام المروحي أو الفراشة Butterfly Valve

.

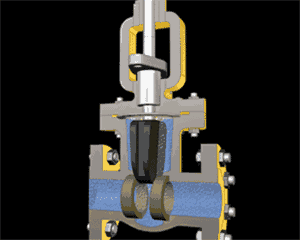

صمام البوابة Gate Valve : صمام يسمح بسريان المائع خلاله سريانا مستقيما مباشرا وتتحرك بوابة الصمام بين مقعدي الجسم بواسطة محورها عموديا علي فتحتي الصمام .

صمام البوابة Gate Valve

.

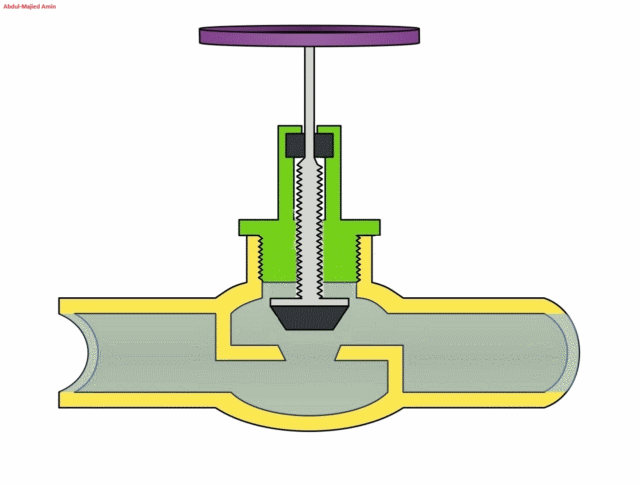

صمام كروي Globe Valve : صمام تتحرك ساقه صعودا وهبوطا بواسطة لولب. جسم الصمام له شكل كروي يجب أن يسلط الضغط دائما من الجانب الأسفل لمقعد الصمام .

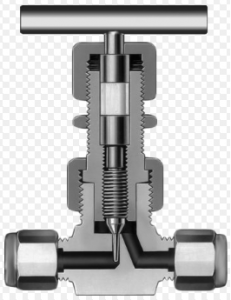

صمام إبري Needle Valve : صمام يستخدم بشكل عام في التحكم الدقيق في سريان السوائل أو الغازات .

صمام إبري Needle Valve

.

صمام الصرف والتفريغ Blow Down Valve : صمام يزود به الجزء الأسفل من مرجل بغرض تفريغه تفريغاً سريعاً .

صمام الصرف والتفريغ Blow Down Valve

.

صمام أمان Safety Valve : صمام مصمم حيث يعمل عندما يصل الضغط داخل الوعاء إلي مستوي ضغط سبق تحديده .

صمام أمان Safety Valve

.

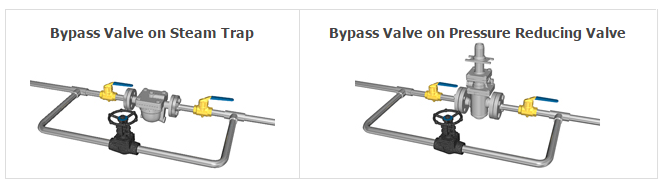

صمام تحويل (تمرير) By Pass Valve : صمام يمكن بواسطته تغيير اتجاه سريان المائع. من أمثلته الصمام الذي يستخدم لمنع أحد السوائل من المرور خلال مرشح Filter يمر فيه عادة .

صمام تحويل (تمرير) By Pass Valve

.

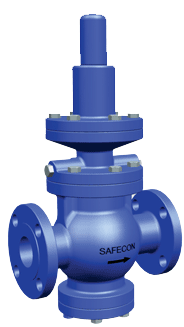

صمام تخفيض الضغط Pressure Reducing Valve : صمام لخفض ضغط مائع ما في خط أنابيب .

صمام تخفيض الضغط Pressure Reducing Valve

.

صمام تصريف (صمام تنفيس) Relief Valve : صمام مصمم بحيث يؤدي وظيفته عند ضغط سبق تحديده.

صمام ذورق (صمام بغشاء مرن) Diaphragm Valve : صمام يعتمد علي انثناء غشاء مرن فيه لوقف سريان المائع .

صمام ذورق (صمام بغشاء مرن) Diaphragm Valve

.

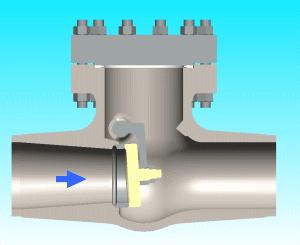

صمام عدم رجوع Non Return Valve : صمام يمنع انعكاس سريان مائع ما عن طريق آلية مانعة، وينفتح الصمام بواسطة سريان المائع ، وينغلق بواسطة ثقل الآلية عند توقف السريان .

صمام عدم رجوع Non Return Valve

.

صمام نزف الهواء Air Bleed Valve : صمام أو محبس صغير تزود به الأوعية التي تحتوي علي سائل تحت ضغط والذي يمكنه ان يسمح بإعتاق (تسييب) الهواء منها .

*

المصدر

مهندس استشاري محمد أحمد السيد خليل

*
