صمام التنفس للخزان Breather Valve

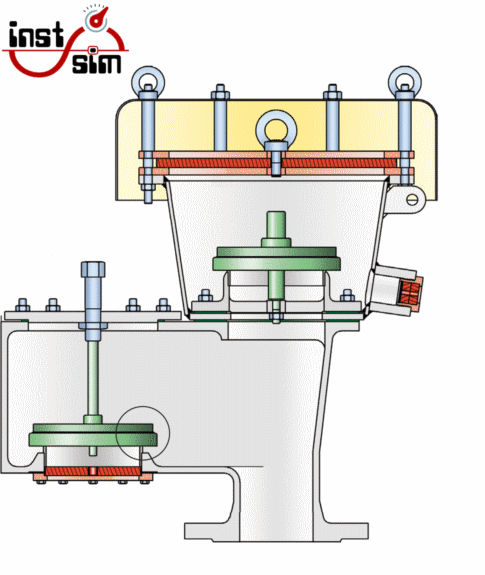

The breather valve also known as pressure/vacuum relief valve is a protective device mounted on the top of a fixed roof atmospheric storage tank. Its primary function is to conserve the loss of storage tank content when the tank is in out-breathing mode. The purpose & selection of breather valve is mainly to control the in-breathing and out-breathing of storage tank by protecting the tank under over pressurization and vacuum and possible rupture or imploding.

*

صمام التنفّس Breather Valve والمعروف أيضاً بصمام تخفيف الضغط / التفريغ Pressure/Vacuum Relief Valve وهو عبارة عن جهاز حماية يتم تركيبه أعلي خزانات الضغط الجوي ثابتة السقف Fixed Roof Atmospheric Tank . وتتمثل وظيفته الأساسية في الحفاظ على محتوي الخزان من التسرب للخارج عندما يكون الخزان في وضع التنفس الخارجي Out-Breathing Mode . الغرض منه و اختيار النوع الخاص بصمام التنفس يهدف بشكل أساسي للتحكم في التنفس الداخلي In-Breathing والتنفس الخارجي Out-Breathing لخزان التخزين مما يعمل علي حماية الخزان في حالتي الضغط و الفراغ و حمايته من التمزق أو الإنهيار المحتمل .

*

The storage tank needs a suitable size vent (fixed or controlled venting) to achieve in-breathing and out-breathing cycles during loading or unloading operations. The in-breathing of storage tank is due to the pump in of fluid to storage tank and condensing of vapour part of storage tank at lower ambient temperature. This develops a vacuum in the tank if fixed vent nozzles is under sized or controlled venting is in close mode till preset value. The out-breathing process is an opposite phenomenon to in-breathing and it takes place when the tank is loaded and evaporation of liquid due to higher atmosphere temperature. This phenomenon develops over pressure in tank if vent nozzle is under sized or controlled venting in close mode till preset value. The pressure and vacuum developed in the tank shall be within the design values allowable by a code and function of pressure / vacuum relief valve is to conserve the vapour loss by opening and closing within the set values to safeguard the tank design parameters. [Source]

*

يحتاج خزان التخزين Storage Tank إلي منفذ تهوية Vent ذو حجم مناسب ( منفذ ثابت Fixed أو يمكن التحكم به Controlled Venting ) لأداء مهمتي التنفس الداخلي In-Breathing والتنفس الخارجي Out-Breathing أثناء عمليات التخزين والتفريغ . يحدث التنفس الداخلي In-Breathing نتيجة سحب مضخة من الخزان وتكثف الأبخرة الموجودة أعلي السائل في درجة حرارة المحيط المنخفضة وينتج عن ذلك فراغ في الخزان وخاصة إذا كانت فتحات التهوية الثابتة ذات حجم أقل من المطلوب أو أن الفتحات المتغيرة Controlled Venting في وضع الإغلاق Close Mode والذي يظل في حالة إغلاق حتي الوصول إلي القيمة المضبوطة مسبقًا. عملية التنفّس الخارجي Out-Breathing هي ظاهرة معاكسة للتنفس الداخلي In-Breathing ، وتحدث عندما يتم الضخ إلي الخزان وتبخر السائل بسبب ارتفاع درجة حرارة الجو ، وينتج عن ذلك زيادة في الضغط الداخلي للخزان وخاصة إذا كانت فتحات التهوية الثابتة ذات حجم أقل من المطلوب أو أن الفتحات المتغيرة Controlled Venting في وضع الإغلاق Close Mode . يجب أن تكون قيمة كل من الضغط Pressure والفراغ Vacuum الناتجين عن هذه العملية في حدود القيم المسموح بها في تصميم الخزان والموافقة للمعايير المتبعة . ولصمام تخفيف الضغط / التفريغ Pressure/Vacuum Relief Valve وظيفة أخري هي الحفاظ على الأبخرة من التسرب للخارج وذلك عن طريق الفتح والإغلاق لفتحات التهوية في حالة وصول الضغط إلي القيم المحددة سلفاً لحماية الخزان.

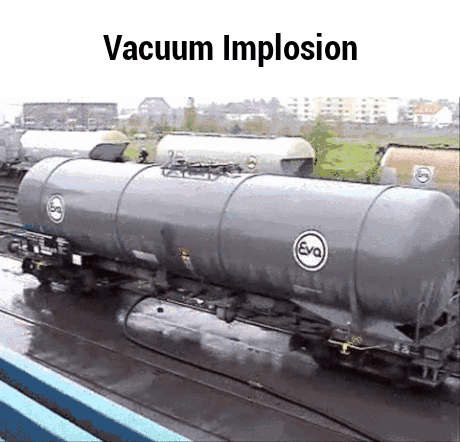

تأثير الضغط الفراغي Vacuum علي خزان ناقلة

*

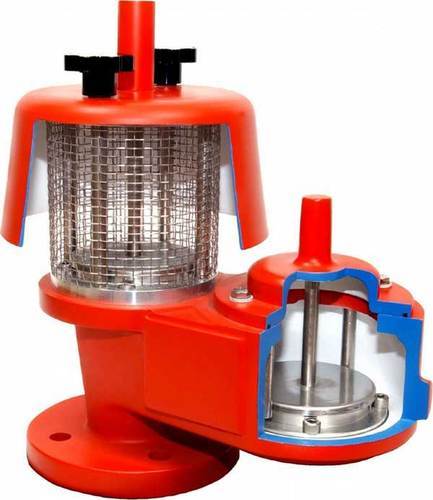

أشكال صمام التنفس

قد تأتي صمامات التنفس للخزانات في أشكال مختلفة منها :

  • صمام تخفيف الضغط / التفريغ Pressure/Vacuum Relief Valve .
  • صمام تخفيف الضغط فقط Pressure Only Relief Valves .
  • صمام تخفيف الفراغ فقط Vacuum Only Relief Valves .
  • صمامات مغلقة بياي Spring Loaded Relief valves .
  • صمامات مشغلة بقائد Pilot Operated valves .

*

Configurations of Breather Valves

Breather valves are available in a number of configurations as listed below.

* Pressure And Vacuum Relief Valves

* Pressure Only Relief Valves

* Vacuum Only Relief Valves

* Spring Loaded Relief valves

* Pilot Operated valves

*

الإغلاق باستخدام ياي Spring أو باستخدام ثقل Weight

يتم إغلاق صمامات التنفّس Breather Valve أو صمام تخفيف الضغط / التفريغ Pressure/Vacuum Relief Valve إما باستخدام قرص مضغوط بوزن Weight-Loaded Pallet أو قرص مضغوط بياي Spring-Loaded Pallet ، حيث يتم التحكم في سريان الأبخرة عبر الصمام أو الحفاظ عليه مغلق من خلال وزن القرص أو من خلال ياي Spring يضغط علي القرص .

*

Combinations of pallet and spring loading on Breather valves

Breather or pressure/vacuum relief valves have weight-loaded or spring-loaded pallets. Flow through the valve is controlled by the weight of the pallet or the spring force acting on the pallet to keep the device closed. [Source]

.

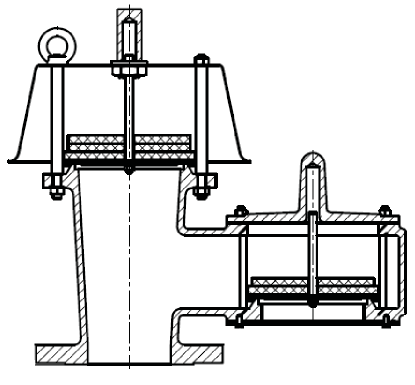

كلا الصمامين مغلق بوزن Both Weight Loaded

.

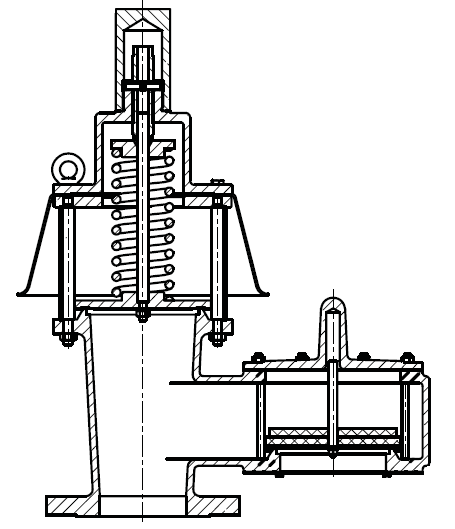

صمام الضغط مفلق بياي Pressure Spring Loaded

.

صمام الفراغ مغلق بياي Vacuum Spring Loaded

.

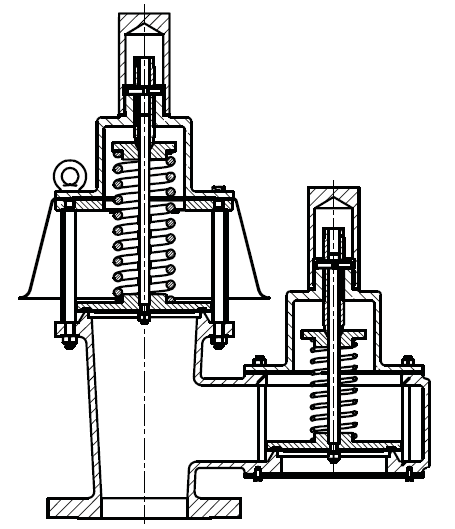

كلا الصمامان مغلق بياي Both Spring Loaded

*

مصطلحات

صمام التنفس للخزان – صمام تخفيف الضغط/التفريغ

Pressure/Vacuum Relief ValveBreather Valve – Conservation Valve – Air Release & Vacuum Breaker Valve – Fixed Vent – Controlled Venting

*
