أصغر صمامات عدم رجوع في العالم Smallest Check Valve in the World

In an increasingly compact world, space and weight are two of the most important aspects to consider when designing devices.

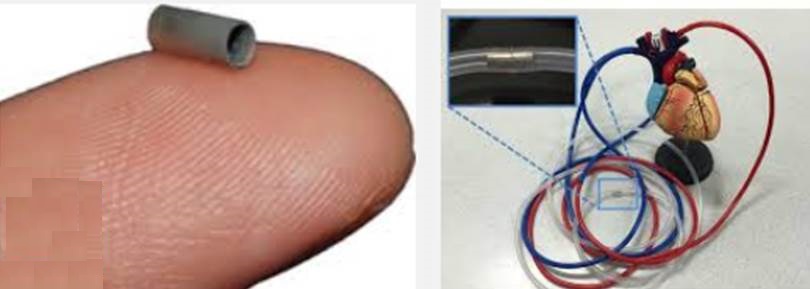

هل يمكن استخدامها في التطبيقات الطبية داخل الأوردة والشرايين ؟!!

.

قد تستدعي الحاجة لإستخدام صمام عدم رجوع ذو كفاءة عالية وبحجم صغير جدا لطبيعة التطبيق صغير الحجم أو لصغر الفراغ المتوفر لتركيب الصمام به ، بالإضافة إلي الحاجة لتقليل الوزن .

وفيما يلي نستعرض بعض التصميمات علي شبكة الإنترنت .

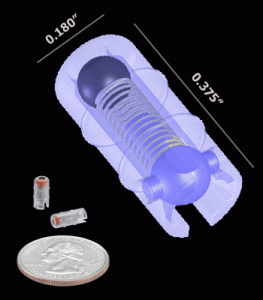

المصدر Source

المصدر Source

*

صمام ياباني مصنع بتقنية MIM

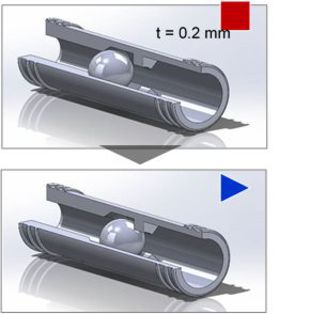

Image of the inside of the check valve in operation, above it is set to “stopped” and below it is set to “flowing”. Source: Taisei Kogyo Co.,Ltd

صورة تبين فكرة عمل الصمام العلوية لحالة توقف السريان والسفلية لحالة فتح الصمام وبدء السريان . (المصدر Source)

.

طورت شركة Taisei Kogyo أصغر صمام عدم رجوع Check Valve باستخدام تقنية MIM بهدف الوصول إلى حجم صغير يبلغ φ2.4 ملم ، والذي اعتبر الحد الأدني إنتاجه باستخدام تقنية MIM . صمام عدم الرجوع Check Valve هو صمام يسمح عادة للموائع (للسوائل أو الغاز) بالتدفق خلاله في اتجاه واحد فقط. في بعض صمامات عدم الرجوع Check Valves يتم استخدام كرة داخلية لمنع أو السماح بالتدفق أو السريان . تحتوي صمامات عدم الرجوع Check Valves تلك على جدار سمكه يبلغ 200 ميكرو .

هذا مثال جيد على تقنية μ-MIM التي تمكّن الشركة أيضًا من تصنيع أجزاء معدنية بسماكة جدار أقل من 100 μ . وبهذه التقنية تكون شركة Taisei Kagyo قادرة على إنتاج أجزاء صغيرة مثل هذا الصمام .

.

Taisei Kogyo has developed the smallest check valve made by MIM technology with the aim to reach a size as small as φ2.4mm, which was considered the limit of such check valve production by MIM technology. A check valve is a valve that normally allows liquids or gas to flow through it in only one direction. In some check valves a spherical ball is used to block or release the flow. These check valves have a wall thickness of 200μ.

This is a good example of the μ-MIM technology which also enables the company to build metal parts with a wall thickness of under 100μ and a special sacrificial inner mold. Taisei Kagyo is able to mass produce small parts like the check valve. [Source]

*



صمام صغير الحجم model_101 (المصدر Source)

.

صمام عدم رجوع Check Valve من البلاستيك ومصمم ليتم إدخاله بسهولة في أنابيب قطرها الداخلي (1/8) بوصة ، ويمكنه تحمل ضغط الفتح الذي يتراوح بين 2 إلى 20 PSI.

.

This plastic check valve, Model #101, as a solution. Designed to be easily inserted into 1/8” Inner Diameter (ID) tubing, this miniature valve can withstand opening pressures ranging from 2 to 20 PSI.

*
