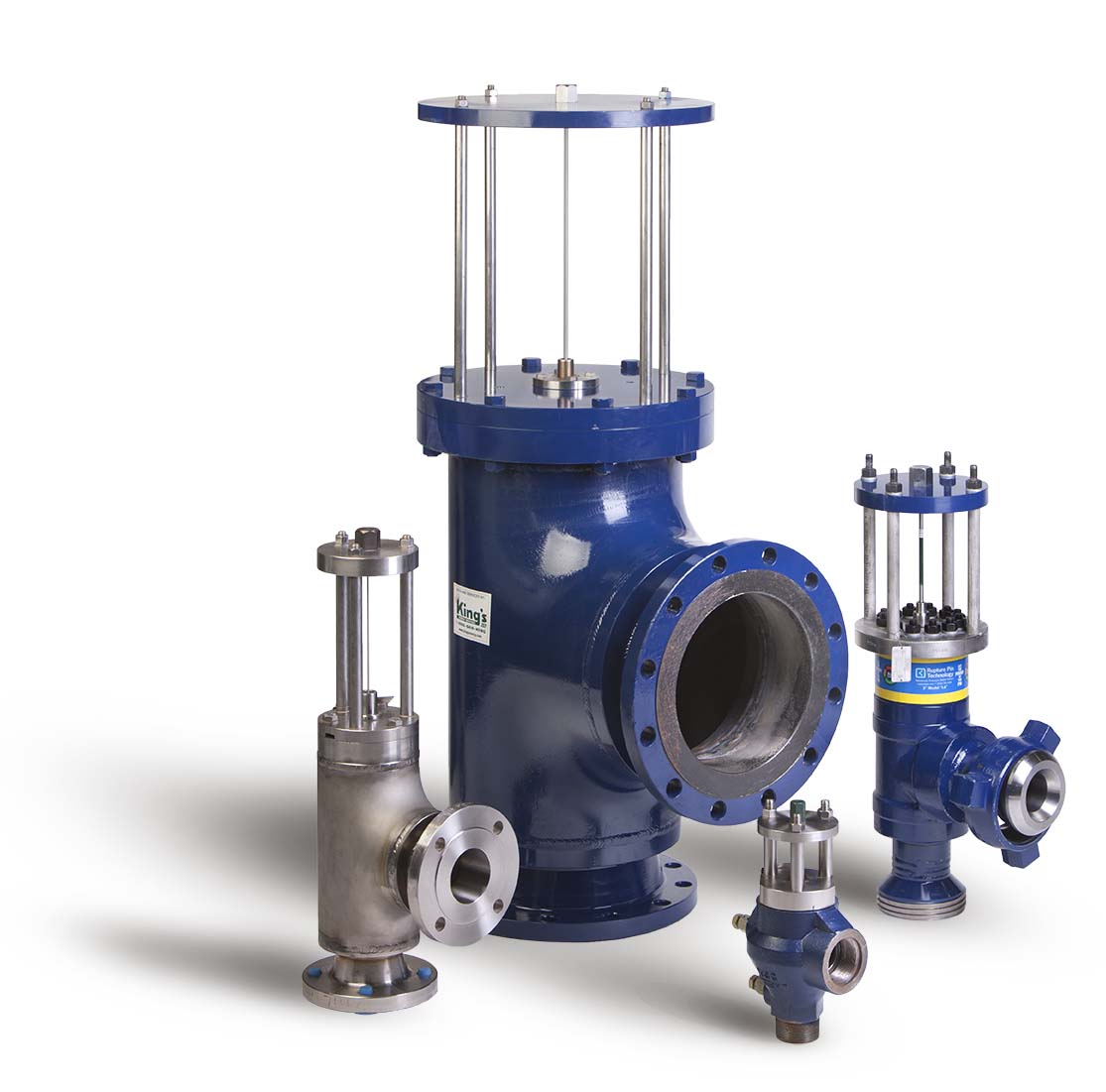

مسمار التمزق Rupture Pin

A breaking pin (also called rupture pin) device is actuated by inlet static pressure . The device is designed to function by breaking a load-carrying section of a pin that supports a pressure-containing member. An O-ring on the piston is used to make a bubble-tight seal.

*

قد يطلق عليه اسم Breaking Pin Device ، حيث يتم فتح الصمام تحت تأثير الضغط الساكن Static Pressure في مدخل الصمام عند تخطيه الحد الطبيعي للتشغيل . ويتم تصميم الجهاز بحيث يتغلب علي قوة وزن مكبس يغلق علي الضغط المحبوس ويتم دعم هذا المكبس بمسمار Pin وكذلك يتم استخدام جوان حلقي O-ring لإحكام الغلق ومنع التسرب .

.

.

وللتذكرة يعتبر صمام مسمار التمزق أحد أنواع أجهزة تنفيس الضغط الغير قابلة لإعادة الإغلاق Non Reclosing–Type Pressure Relief Devices حيث يحتاج الصمام إلي إجراءات قبل إعادة إغلاقه ومنها استبدال المسمار المنثني بآخر جديد ومستقيم .

.

أدوات تنفيس الضغط التي تستخدم مسمار Pin Devices .

  • النوع Breaking Pin .
  • النوع Buckling Pin .
  • النوع Shear Pin .

محاكاة متحركة تبين فكرة عمل صمام مسسمار التمزق Breaking Pin Valve

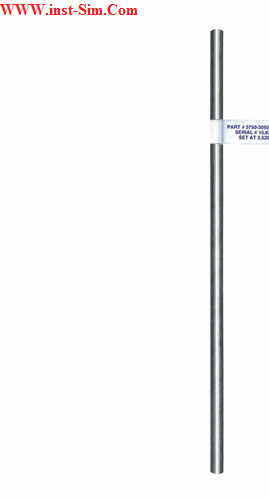

محاكاة تبين إنثناء المسمار نتيجة الضغط الواقع عليه

.

كيفية حساب القوة المطلوبة لانبعاج مسمار بأبعاد معلومة

(رداً علي أحد التعليقات)

استنادًا إلى قانون أويلر Euler الذي يسمح لنا بالتنبؤ بحمل الإنضغاط المطلوب لانبعاج المسمار:

Based on Euler’s Law which allows us to predict the compressive load required to buckle the pin:

.

قانون أويلر Euler

*
