الصمام الدوار Rotary Valve

A Rotary valve is a compact mechanical device used for continuously charging bulk powders or granules under gravity flow. It is considered the simplest of machines because it only has one moving part and a multi-vane rotor revolving in close contact in the housing. Other parts include an inlet on top and an outlet at the bottom as seen in the image below.

*

الصمام الدوار (قفل الهواء)



الصمام الدوار Rotary Valve أو قفل الهواء Rotary Airlock Valve يستخدم لتسهيل تدفق منتج (عبارة عن مسحوق Powder أو حبيبات Granules) بين منطقتين مختلفتين في الضغط وعادة ما يكون الضغط في جهة الخرج أكبر منه في جهة الدخل بالإضافة للحاجة إلي الحد والتقليل من تدفق الهواء بين أجزاء أنظمة النقل بالهواء (نظم النقل الهوائية) مثل نظام النقل في صومعة .

*

ما هو الصمام الدوار (قفل الهواء) What is a rotary airlock valve ؟

عبارة عن صمام يتكون من جسم الصمام Body والعضو الدوار Rotor ووحدة التشغيل Drive Package .

A rotary airlock is a valve that consists of a body, rotor and drive package.

مكونات الصمام الدوار Rotary Valve

.

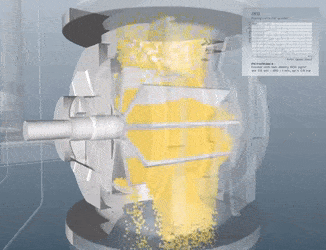

محاكاة متحركة تبين فكرة عمل الصمام الدوار Rotary Valve

.

العضو الدوار Rotor عبارة عن محور دوران Shaft ملحوم به عدد من الريش Vanes يتراوح عددها ما بين 6 إلي 10 ريش تشبه إلي حد كبير عجلة تحريك سفينة بخارية قديمة .

The rotor is a shaft with six to ten vanes welded to it, similar to a paddle wheel on a steam ship.

*
