مشكلة التبخر الفجائي في الصمامات Flashing

Flashing occurs when liquid flows through a control valve and vaporizes, remaining a vapor. It is a direct result of application conditions and fluid properties. It cannot be prevented by a valve, but selecting valves with ideal geometry and materials can help avoid or minimize damage.

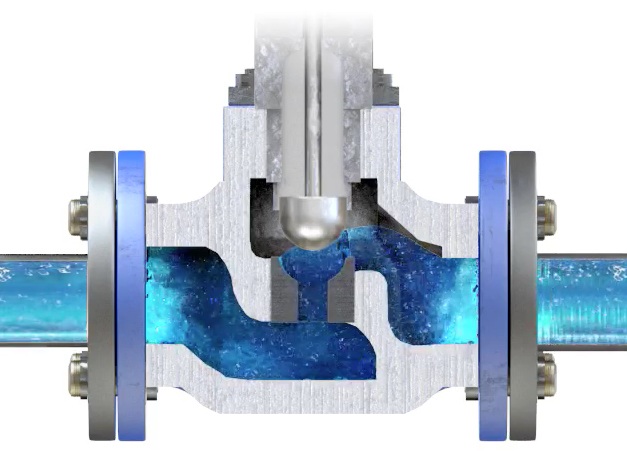

محاكاة متحركة تبين كيف يحدث تلف داخلي نتيجة التبخر الفجائي للسائل المار عبر الصمام

*

يحدث التبخر الفجائي عندما يتدفق السائل عبر صمام التحكم وتيبخر . وهذا التبخر الفجائي يحدث كنتيجة مباشرة لظروف التشغيل و كذلك لخصائص السوائل المارة عبر الصمام . لا يمكن منع حدوثه من خلال صمام التحكم ، لكن اختيار التصميم الهندسي المناسب للصمامات ومواد التصنيع المناسبة يمكن أن يساعد في تجنب أو تقليل الضرر الناتج عن مشكلة التبخر الفجائي .

.

عندما يتدفق السائل عبر منظومة مواسير Piping ، ويواجه اختناق ، مثل اختناق داخلي لصمام ، فإن السائل يتسارع إلى سرعة أعلى للاحتفاظ بمعدل تدفق حجمي ثابت نسبيًا .

إذا انخفض الضغط داخل منطقة التدفق المقيدة (داخل الإختناق) إلى قيمة أقل من قيمة ضغط تبخر السائل Vapor Pressure ، وهي حالة تسمى “Vena Contracta” ، يحدث تبخير للسائل (أي تتشكل فقاعات البخار في السائل) . إذا ظل ضغط خرج الصمام أقل من قيمة ضغط تبخر السائل Vapor Pressure ، يطلق علي هذه الحالة اسم Flashing ، وسيكون التدفق الخارج من الصمام في الغالب في حالة تبخر . هذا النوع من التدفق يمكنه التأثير على مكونات الصمام ، فقد يتسبب ذلك في حدوث أضرار تآكلية. وقد يكون هذا التآكل شديدًا وقد يحدث حتى في حالة عدم وجود شوائب صلبة كاشطة في السائل (مثل الرمال) .

*

When a liquid is flowing through a piping system, and it encounters a restriction, such as a reduced port valve, it accelerates to a higher velocity to retain a relatively constant volumetric flow rate.

If the local pressure within the restricted flow area drops below the vapor pressure of the liquid fluid, which is a condition called the “vena contracta,” vaporization of fluid occurs (i.e., vapor bubbles would form in the liquid). If the downstream pressure remains below the vapor pressure of fluid, the process condition is said to be flashing, and the outlet stream will be predominantly in a vapor phase. When this flow impinges on valve components, it can cause erosive damage. This erosion can be severe and may occur even when no abrasive solids are present in the liquid.

*
