صمام عدم الرجوع Check Valve – ج1

المسميات

  • صمام عدم الرجوع
  • بلف عدم الرجوع
  • صمام اللارجعة
  • صمام اللاعودة
  • صمام الإتجاه الواحد
  • Check Valve
  • One-Way Valve

*

.

كثيرا ما نحتاج لوضع أداة حماية ضد تغيير اتجاه السريان لمائع (سائل/غاز) ولتوجيه التدفق إلى الإتجاه الصحيح في أنابيب أو مواسير لأداء وظيفة معينة. ويعتبر صمام عدم الرجوع Check Valve أو ما يسمي صمام الإتجاه الواحد One-way Valve أشهر الأدوات المستخدمة في هذا الغرض وهو يعمل بشكل ميكانيكي غالباً ، بدون وجود أية ملحقات.

.

أسباب استخدام صمام عدم الرجوع

  • حماية المعدات التي قد ستتأثر من السريان العكسي Reverse Flow مثل صمامات التحكم (صمام السيطرة) Control Valves ، ومصافي المضخات Strainers .
  • منع السريان العكسي عند التوقف Shut Down .
  • منع السريان في حالة الضغط الفراغي Vacuum Pressure .
  • وغيرها من الحالات الأخرى التي يُطلب فيها منع السريان العكسي مثل خط الطرد للمضخات Pump Discharge Line لمنع حدوث سريان عكسي في حالة توقف المضخة ، أو خط سريان البئر Well Flowline لمنع السريان العكسي في حالة توقف البئر لأي سبب من الأسباب .

ولكن من المهم عدم استخدامه لغير هذه الأغراض ، مثل أستخدامه كصمام عزل Isolation Valve .

*

أنواع صمام عدم الرجوع Types of Check Valves

.

صمام الرفع ذو الإتجاه الواحد Lift Check Valve

وتكون مشابهة لصمام الجلوب Globe Valve من حيث التصميم باستثناء أنه يتحرك بشكل آلي ذاتي مع السريان . حيث أن السريان في الإتجاه المطلوب يؤدي إلى رفع المخروط (الثقل) إلى الأعلى وبالتالي السماح بالسريان ليرجع بعدها إلى موضعه لمنع السريان بالإتجاه العكسي ، ومن مميزاته بساطة التصميم ، وسهولة الصيانة.

*

صمام الإتجاه الواحد من النوع ذو الثقل Lift Check Valve

*

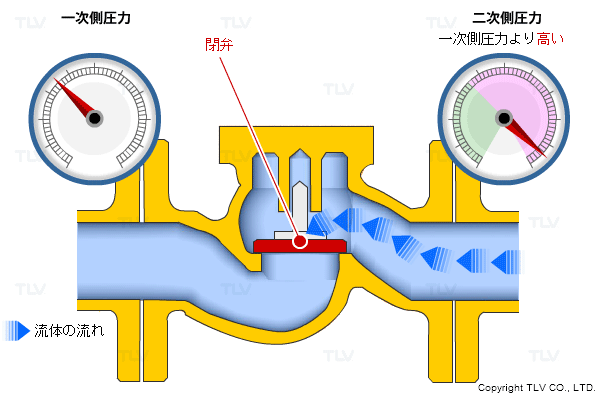

محاكاة متحركة تشرح فكرة عمل أحد تصميمات صمام الإتجاه الواحد من النوع ذو الثقل Lift Check Valve

*

محاكاة متحركة تشرح فكرة عمل أحد تصميمات صمام الرفع ذو الإتجاه الواحد Lift Check Valve ومزود بياي

*

محاكاة متحركة تشرح فكرة عمل أحد تصميمات صمام الرفع ذو الإتجاه الواحد Lift Check Valve

*

محاكاة متحركة تشرح فكرة عمل أحد تصميمات صمام الرفع ذو الإتجاه الواحد Lift Check Valve

*

محاكاة متحركة تشرح فكرة عمل أحد تصميمات صمام الرفع ذو الإتجاه الواحد Lift Check Valve

*

محاكاة متحركة تشرح فكرة عمل أحد تصميمات صمام الرفع Lift Check Valve

*

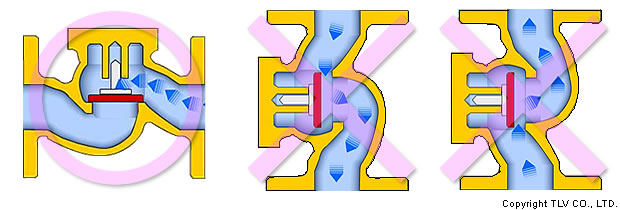

يتم التركيب في الوضع الأفقي فقط لأنه لا يعمل في الوضع الرأسي

*
