خطأ التخلفية Hysteresis Error

ماهو خطأ التخلفية What are Hysteresis Error ؟

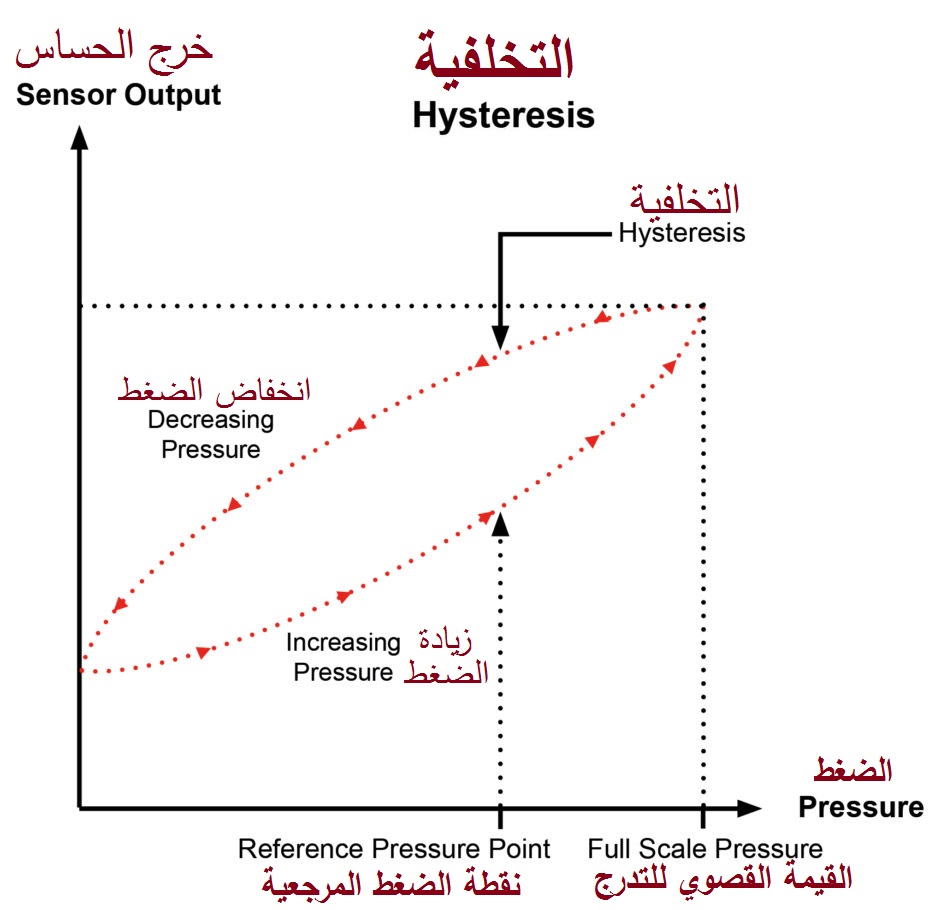

The hysteresis error of a pressure sensor is the maximum difference in output at any measurement value within the sensor’s specified range when approaching the point first with increasing and then with decreasing pressure.

.

خطأ التخلفية Hysteresis Error لحساس ضغط Pressure Sensor هو أقصى فرق لقيمة خرج الحساس علي مدي قياس Range معين عند الوصول إلي تلك النقطة مرة بطريقة التزايد ، ومرة بطريقة التناقص لقيمة الضغط .

.

.

يتم التعبير عن خطأ التخلفية Hysteresis Error كنسبة موجبة أو سالبة من مدي القياس Range لحساس الضغط .

أيضا ، عادة ما يتم التعبير عن خطأ التخلفية Hysteresis Error كمزيج من التخلفية الميكانيكية Mechanical Hysteresis و تخلفية حرارية Temperature Hysteresis .

.

شرح لكيفية حساب خطأ التخلفية Explanation of hysteresis calculation

خطأ التخلفية Hysteresis Error هو قياس الفرق في قيمة الخرج Y الناتجة من حساس في اتجاهي الذهاب التزايدي والإياب التناقصي في اتجاه الرجوع إلي الصفر .

.

Hysteresis is the measurement of the difference in Y offset of the values generated by the transducer as it measures in a positive going direction, and the same values as the transducer measures back down toward zero( the negative going values).

.

التخلفية General Hysteresis

.

في كثير من الحالات ، لا ينتج من فيم الخرج منحنين شبه مستقيمين في اتجاه الزيادة أو اتجاه التناقص . ويحدث ذلك نتيجة لمشكلتي عدم الخطية Non-Linearity وخطأ أخذ العينات Sampling Error ، لذا فإن الحل هو الحصول علي خطين متوازيين ، يمر أحدهما بالجزء الرئيسي من القيم الخاصة باتجاه الزيادة والآخر يمر بالجزء الرئيسي من القيم الخاصة باتجاه التناقص .

.

In many cases the main portion of this curve does not work out to be a simple straight line offset in each direction. Non-linearity and sampling error tend to make the line less than ideal. Therefore the general case solution is to have two parallel lines, one passing through the main portion of the positive going values and one through the negative.

.

التخلفية في حالة المنحنيات غير الخطية Hysteresis of non-linear curves

.
استنتاج هذين الخطين يتطلب بعض الدقة وليس سهل كما يعتقد البعض ، حيث يجب علي المعايرة Calibrator أن يحدد مكان الجزء “الرئيسي” من المنحنى ومن ثم ما هو الخط الأنسب المار بالقيم الخاصة باتجاه الزيادة. والخط الثاني يجب أن يوضع مارا بالقيم الخاصة باتجاه التنافص مع الحفاظ علي نفس زاوية الميل Slope ، فيصبح الفرق بين الخطين معبرا عن القيمة الإجمالية للتخلفية Total Amount of Hysteresis .

.

في النظام البسيط ، تكون اللاخطية Nonlinearity أقل دراماتيكية وبالتالي يصبح حساب التخلفية Hysteresis أكثر بساطة . ففي هذه الحالة المبسطة تكون التخلفية الكلية Total Hysteresis هي الفرق بين قيم الخرج Y Values إلي قيمة المدي الكلي للخرج.

.

Total Amount Of Y Span . The generation of these two lines generally requires some finesse and is not nearly as scientific as some would think. The calibrator must determine where the “main” portion of the curve is and then what line best fits through the positive going points. The second line then needs to be placed through the negative going set, keeping the same slope. The difference in Y intercept of these two lines then becomes the total amount of hysteresis. In a more simplified system, where the nonlinearity is less dramatic the calculation of the hysteresis becomes much simpler. In this simplified case the total hysteresis is the difference in y values compared to the total amount of y span.

.

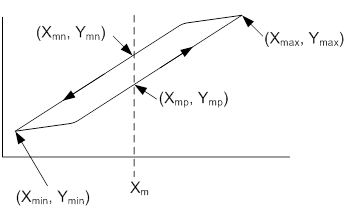

تعريف النقط Definition of points

.

يتم حساب التخلفية Hysteresis في هذه الحالة المبسطة عند نقطة منصف المحور X . يمكن تحديد موقع هذه النقطة باستخدام المعادلة التالية :

The calculation of the hysteresis in this simplified condition occurs at the X midpoint of the curve. This point can be located with the following formula.

.



     معادلة رقم 1 لنقطة المنتصف Equation 1 Midpoint location

.
وبمجرد تحديد موقع نقطة الوسط ، يمكن الحصول على القيمتين Y (في اتجاه الزيادة واتجاه التناقص) ويصبح الحساب سهل :

Once the midpoint had been located, the two Y values (positive and negative going) can be obtained and the calculation becomes a simple plug and chug.

.

    معادلة رقم 2 لحساب التخلفية Equation 2 Hysteresis calculation

*
