محاكاة – المبين المغناطيسي للمنسوب Magnetic Level Gauge

.

فيما يلي نستعرض بعض صور المحاكاة الخاصة بمبينات المنسوب المغناطيسية Magnetic Level Gauge أو Magnetic Level Indicator ، والتي تحتوي علي عوامة (تحتوي علي قطع مغناطيسية تتحرك داخل غرفة مغلقة تبعا لإرتفاع المنسوب وتؤثر علي مؤشرات خارج غرفة المنسوب لتبين قيمة وارتفاع المنسوب .

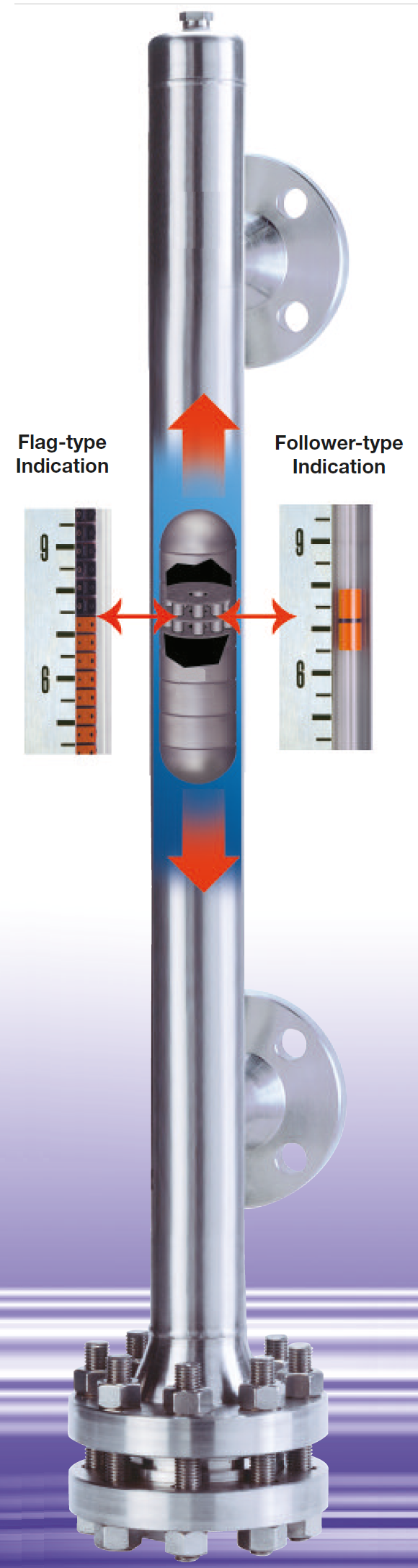

شكل رقم (1) : فكرة عمل المبين المغناطيسي للمنسوب Magnetic Level Gauge

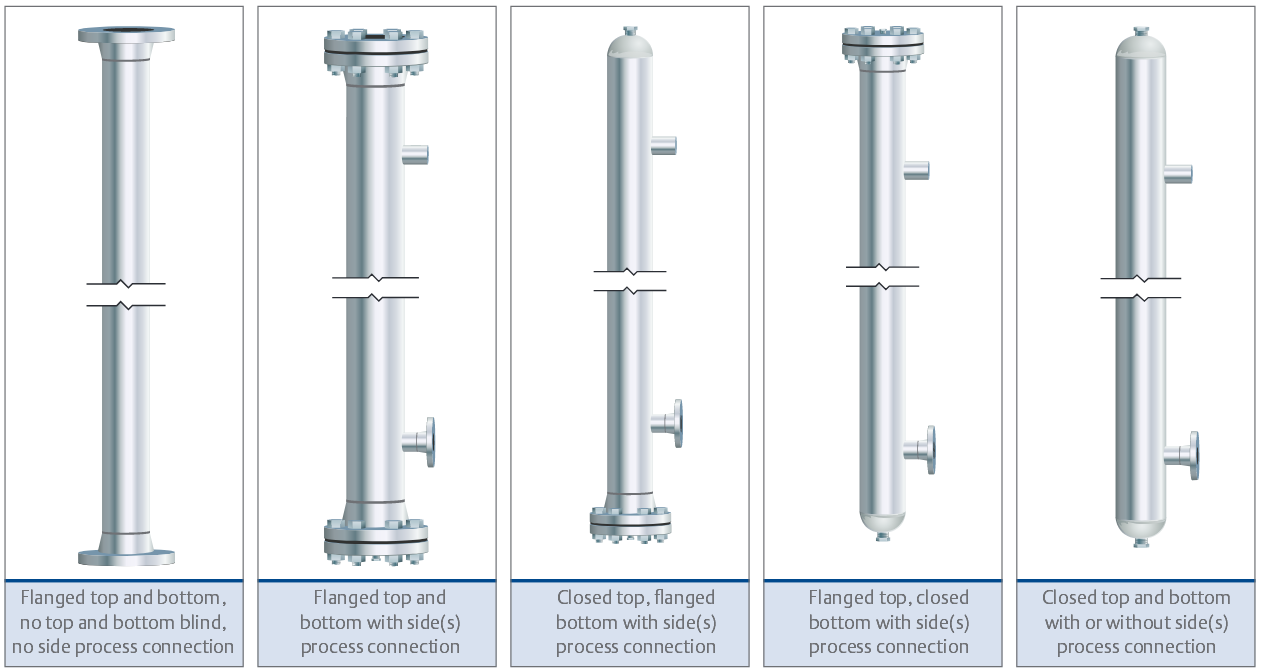

شكل رقم (2) : نماذج مختلفة لغرفة المنسوب والتي تحتوي داخلها العوامة المغناطيسية

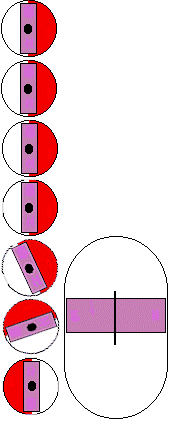

شكل رقم (3) : فكرة عمل المبين المغناطيسي للمنسوب Magnetic Level Gauge



شكل رقم (4) : فكرة عمل المبين المغناطيسي للمنسوب Magnetic Level Gauge

.

شكل رقم (5) : يختلف نوع العوامة Float تبعا لنوع التطبيق وظروفه

.

شكل رقم (6) : مبين للمنسوب Magnetic Level Gauge

شكل رقم (7) : فكرة عمل المبين المغناطيسي للمنسوب Magnetic Level Gauge

*

التالي Next 1 2 السابق Previous

*

لمزيد من الشرح و التفاصيل اضغط علي الرابط التالي:

المبين المغناطيسي للمنسوب Magnetic Level Gauge

*
