محاكاة – صمام الردَّاخ Foot Valve

يستخدم لحفظ منسوب السائل في خط السحب Suction في مضخات الطرد المركزي Centrifugal Pumps ومزود بمصفاة Strainer في نهايته لحجز الشوائب حتى لا تسبب فقد أو انسداد في سحب المضخة . ووظيفة الصمام هي وظيفة عدم الرجوع ، ويركب على خط السحب في الأماكن المنخفضة كالبيارات .

*

Foot Valves are a form of check valve, installed at the bottom of Pump suction line, inside the wet well.

*

محاكاة متحركة تبين فكرة عمل صمام الرداخ Foot Valve ذو كرة Ball

.

.

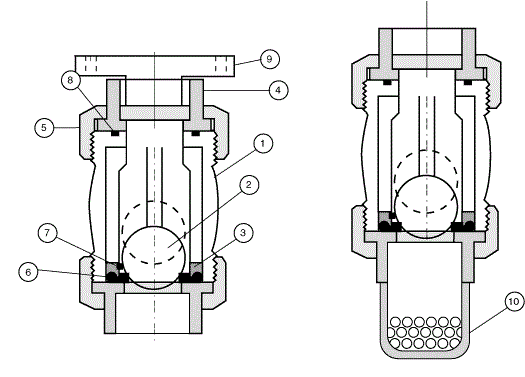

1 الجسم

Body

2 كرة

Ball

3 حامل المقعد

Seat Carrier

4 طرف توصيل

Connector

5 صامولة

Union Nut

6 المقعد

Seat

7 جوان حامل المقعد

Seat Carrier O-Ring

8 جوان حلقة

Solid End O-Ring

9 فلانشة (شفة)

Flanged Cut

10 مجموعة مصفاة صمام الرداخ

Foot Valve Screen Assembly

*

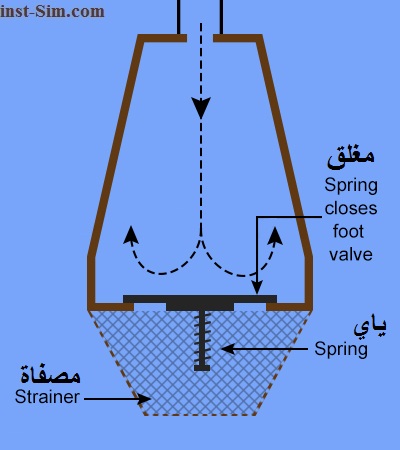

محاكاة متحركة تبين فكرة عمل صمام الرداخ Foot Valve ذو قرص Disc

.

*

محاكاة متحركة تبين فكرة عمل صمام الرداخ Foot Valve ذو قرص Disc

*
