محاكاة صمام الفراشة Butterfly Valve

فيما يلي مجموعة من الصور المتحركة والتي تحاكي فكرة عمل صمام الفراشة Butterfly Valve .

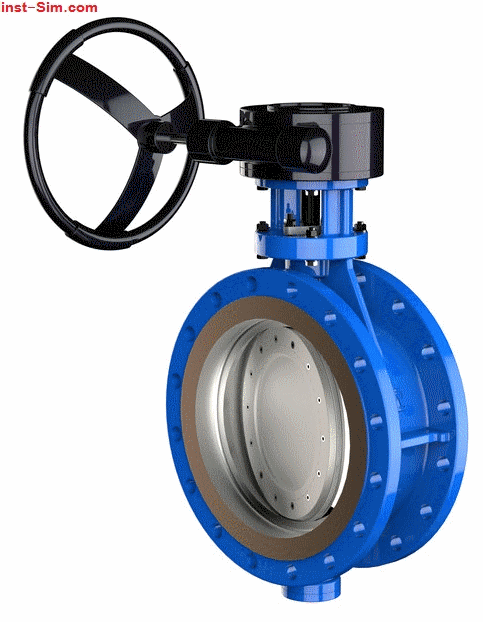

شكل رقم (1) : قطاع Cut-Away خلال صمام الفراشة Butterfly Valve يوضح بعض المكونات الداخلية (حجم صغير)

شكل رقم (2) : قطاع Cut-Away خلال صمام الفراشة Butterfly Valve يوضح بعض المكونات الداخلية (حجم كبير)

شكل رقم (3) : محاكاة توضح التشغيل اليدوي بذراع Handle

شكل رقم (4) : مجموعة مختلفة من صمامات الفراشة Butterfly Valve

محاكاة لتشغيل صمام الفراشة Butterfly Valve باستخدام طارة يدوية Hand Wheel

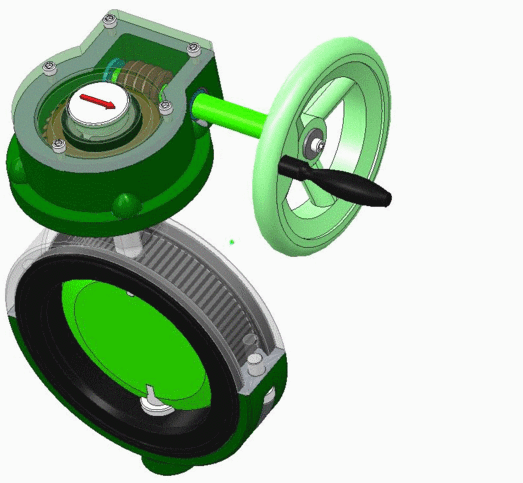

شكل رقم (5) : محاكاة لتشغيل صمام الفراشة Butterfly Valve باستخدام طارة يدوية Hand Wheel .

*
