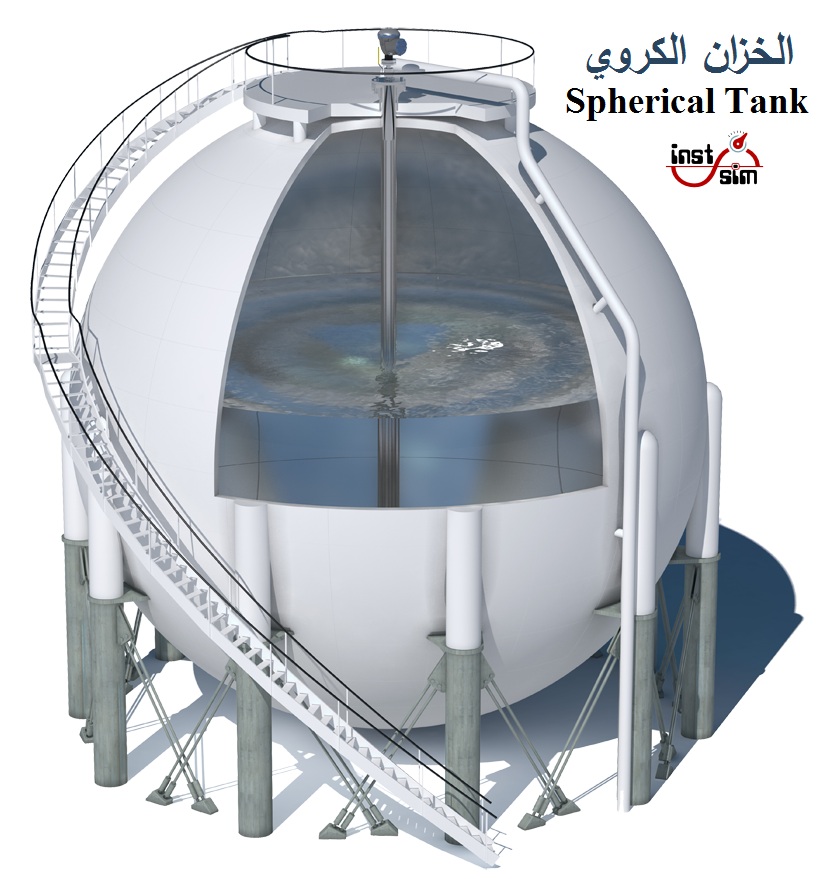

الخزان الكروي Spherical Tank

الخزان الكروي Spherical Tank

.

تُستخدم الخزانات الكروية Spherical Tanks لتخزين المنتجات الهيدروكربونية ذات الضغط العالي مثل البروبان والبيوتان وغاز النيتروجين السائل ، ونسبة الفاقد من المنتجات المخزنة بها قليل جداً إلا في حالة ارتفاع الضغط عن الحد المطلوب .

ويتم تخزين هذه المنتجات تحت الضغوط الموضحة أدناه لإبقائها علي الحالة السائلة وهي:

• البروبان Propane C3 تحت ضغط 17.5 كجم/سم2 إلي 22 كجم/سم2 .

• البيوتان Butane C4 تحت ضغط 6.4 كجم/سم2 إلي 8.7 كجم/سم2 .

• غاز البترول السائل (البوتوجاز) (LPG : C3 + C4) تحت ضغط 12.5 كجم/سم2 .

*

خصائص الخزان الكروي

1. في الخزان الكروي Spherical Tank كمية المعدن المستخدمة لإحتواء حجم معين تكون أقل من تلك في الخزانات الأسطوانية .

2. كمية اللحام المطلوبة في الخزان الكروي أقل .

3. اختلاف ارتفاع السائل داخل الخزان يؤدي إلى انحناء جدار الخزان للخارج و الداخل و هذا ما يعرف بكلالة المعدن Fatiguing و هو يكون أسرع في الخزانات الأسطوانية منه في الخزانات الكروية .

4. عمر الطلاء الواقي على الخزانات الأسطوانية نتيجة لهندسة الشكل أقصر منه للخزانات الكروية .

5. لنفس الحجم المساحة السطحية لخزان الكروي أكبرمنها للخزان الأسطواني و بالتالي فمعدل انتقال الحرارة للخزان الكروي أكبر .

.

أنواع

  • خزانات كروية Spherical Tanks و يتساوي فيها عرض الخزان مع ارتفاعه ( كلاهماهو قطر الكرة ) .
  • خزنات شبه كروية Spheroid Tanks و فيها يختلف البعدان .



*

مصطلحات

الخزان الكروي

Spherical Tank – Sphere Tank

*
