أنواع الخلاطات Types of Mixer

أنواع الخلاطات Mixer types

  • الخلاطات الساكنة Static Mixers .
  • الخلاطات الدوارة Rotating Mixers .



الخلاطات الساكنة Static Mixers

شكل رقم (1) : فكرة عمل الخلاط الساكن Static Mixer

.

للمزيد عن الخلاط الثابت Static Mixer اضغط علي رابط المقالة التالية:

ما هو الخلاط الثابت What is Static Mixer ؟

.

الخلاطات الدوارة Rotating Mixers



أجهزة المزج أو الخلط المتحركة المستخدمة مع السوائل منخفضة ومتوسطة اللزوجة لها ثلاث أنواع:

  • المضرب Paddles .
  • المروحة Propellers .
  • التوربينة Turbines .

The agitators used for mixing low to medium viscosity materials are:

  • Paddles
  • Propellers
  • Turbines.



خلاط المضرب Paddle Mixer

هي أبسط وأرخص نوع حيث يتم تركيب مضرب Paddle أو أكثر بعمود دوار Rotating Shaft .

وحيث أنه يعمل فقط عند السرعات المنخفضة (حتي 150 لفة/دقيقة) فيجب تركيب صندوق تروس Gearbox بين المحرك الكهربي والعمود الدوار لتقليل سرعة دوران المضارب.

ولزيادة كفاءة الخلط يجب تركيب صدادات baffles علي الجدار الداخلي لوحدة الخلط لمنع عمل دوامات في السائل , ولأن حدوث الدوامات يقلل من كفاءة الخلط .

Paddle mixers are the cheapest and simplest type of mixer where one or more paddles are connected to a rotating shaft.

As paddle mixers can only operate at slow speeds (up to 150 RPM), a gearbox must be located between the motor and shaft to reduce paddle speed.

To increase mixing efficiency, baffles are located around the side of the tank to prevent liquid swirling or vortexing.

Vortexing is where the liquid is mixed too fast. The liquid is forced out and up the smooth sides of the vessel and it all tends to move at the same speed so there is less mixing action.



شكل رقم (2) : فكرة عمل خلاط المضرب Paddle Mixer



خلاط الرفاص Propeller Mixer



يتكون من مروحة متصلة بعمود دورا. ويمكن للمروحة الدوران بنفس السرعة القصوي للمحرك ولذلك ليس هناك حاجة لإستخدام صندوق تروس Gearbox .

ولمنع الدوامات Vortexing يتم:

  • ابعادها قليلا Offset عن مركز الخزان.
  • إمالتها بزاوية أو
  • تركيبها في وضع أفقي علي جانب الخزان.

خلاط المروحة أكثر كفاءة من خلاطات المضرب ولكن لايمكن استخدامها في الخزانات المربعة أو في الخزانات ذات القاع المسطح حيث أن كفاءة الخلط والمزج تنخفض بدرجة كبيرة.

Propeller mixers consist of a propeller connected to a rotating shaft. The propeller is able to operate at full motor speed so there is no need for a gearbox.

To prevent swirling or vortexing, the propeller is often:

  • Offset from the center of the tank
  • Tilted at an angle, or
  • Mounted horizontally on the side of the tank.

Propeller mixers are more efficient than paddle mixers but cannot be used in square tanks or flat bottomed tanks as mixing efficiency is greatly reduced.



شكل رقم (3) : فكرة عمل خلاط الرفاص Propeller Mixer



رفاص أفقي Horizontal – رفاص مائل Tilted – رفاص بإزاحة Offset

شكل رقم (4) :طرق تركيب خلاط الرفاص



خلاط توربيني Turbine Mixer



يتكون خلاط التوربينة Turbines من ريش Impeller تدور مع العمود الدوار وتدفع السائل دائريا مثل مروحة الطرد الخاصة بمضخة الطرد المركزي Centrifugal Pump .

وعندما يندفع السائل من الريش التوربينية يصطدم بجدار الخزان وينقسم السائل إلي تيارين.

يمكن تشغيل Turbine التوربينة بالسرعةالقصوي للمحرك ويمكن استخدامها لخلط السوائل اللزجة والمعجون الثقيل بسرعة كبيرة وفي خزان بأي شكل.

Turbine mixers contain an impeller which rotates with the shaft and discharges liquid radially like an impeller in a centrifugal pump.

After liquid is discharged from the impeller, the liquid hits the vessel wall and splits into two streams.

The turbine can operate at full motor speed and can be used to rapidly mix viscous liquids or heavy slurries in tanks of any shape.

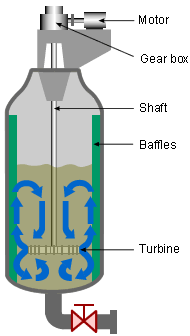

شكل رقم (5) : فكرة عمل الخلاط التوربيني Turbine Mixer
