شرائح التآكل Corrosion Coupons

Corrosion coupons are a simple yet effective tool for providing a quantitative estimation of corrosion rates occurring in an operating system. They also provide a visual indication of the type of corrosion which may be occurring in the monitored system.

.

شرائح التآكل Corrosion Coupons هي أداة بسيطة لكنها فعالة تعمل علي توفير تقدير كمي لمعدلات التآكل التي تحدث في نظام التشغيل. كما أنها توفر مؤشرا مرئيا لنوع التآكل الذي قد يحدث في النظام المرصود.

وهي إحدي تقنيات الفحوصات اللا إتلافية المستخدمة أثناء تشغيل المعدات On-Line NDE Techniques .

*

شرائح التآكل Corrosion Coupons – قسائم التآكل – كوبونات التآكل

*
تستخدم شرائح التآكل (قسائم التآكل) Corrosion Coupons لتقييم التآكل الكيميائي في الأنابيب وريش المضخات وأطرها والصمامات وغيرها من المعدات بالإضافة إلى قياس معدل التآكل الناجم عن ذلك وتعد من أرخص الطرق المستخدمة في مجال قياس التآكل Corrosion .

شكل رقم (1) : كيفية تركيب شرائح التآكل Installation of Corrosion Coupons

.

وفي العادة فإن شرائح مختلفة مصنعة من مواد مختلفة يتم حقنها في الأنابيب , وقد تكون شرائح مصنعة من الفولاذ الكربوني Carbon Steel أو النحاس أو مواد أخرى ويتم إدخال شرائح التآكل في خطوط الأنابيب من خلال تركيبة خاصة. ويوضح الشكل رقم (2) نوعا من الشرائح مع التآكل الحاصل عليها .

ويجب أن، تكون الشرائح معزولة كهربائيا عن الجسم منعا من حصول أي ردة فعل كهربائية قد تؤثر في قياس التآكل.

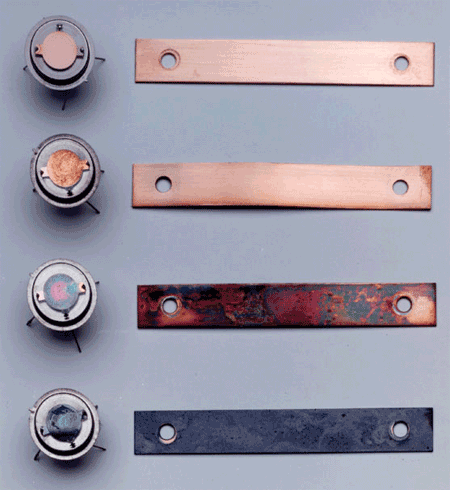

شكل رقم (2) : نموذج من شرائح التآكل

.

وإذا ما أردنا قياس معدل التآكل الحاصل فانه تتم إزالة الشرائح من الأنابيب على فترات زمنية متساوية والعمل على وزنها. ولكن قبل وزنها يجب غسل الشرائح بشكل كامل بمادة حمضية مخففة لإزالة مخلفات التآكل التي يمكن أن تكون قد تجمعت على الصفيحة وإذا ما عرفنا مقدار النقص في الوزن وزمن بقائها في الأنابيب فانه يمكننا عندئذ أن نحسب معدل التآكل Corrosion Rate بالجرام شهريا أو سنويا .

وبطبيعة الحال لابد أن نأخذ بنظر الإعتبار طريقة تشغيل المعده خلال هذه الفترة،كما يجب ملاحظة أن الشرائح نفسها قد تفقد وزنا بسبب التآكل الناتج عن التعرية وليس التآكل الكيميائي فقط، لذا فمن المهم أن نحلل السوائل لتقييم احتمالات التآكل بالتعرية .

.

أنواع شرائح أو كوبونات التآكل

  • كوبون شريحة Flat (Strip) Corrosion Coupon .
  • كوبون قضيب Rod Corrosion Coupon .
  • كوبون قرص Disc Corrosion Coupon .

.

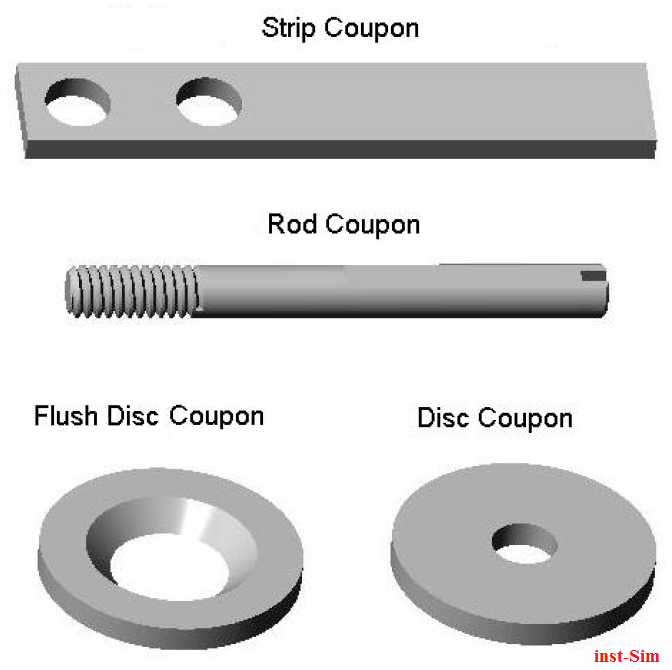

شكل رقم (3) : أنواع شرائح أو كوبونات التآكل Corrosion Coupon

.

شكل رقم (3) : كيفية تجميع النوع القرصي وذو الشريحة المسطحة

*
