معدات رأس البئر Wellhead

شكل شجرة رأس البئر مع الملحقات

.

يطلق علي ﻣﻌﺪﺍﺕ ﺭﺃﺱ ﺍﻟﺒﺌﺮ اسم ﺷﺠﺮﺓ ﺍﻟﻤﻴﻼﺩ وبالإنجليزية Christmas Tree أو X-mas Tree .

هي المعدات التي يتم ربطها على النهاية العليا للبطانة السطحية وتعلق عليها البطانات اللاحقة وأنابيب الإنتاج حيث تقوم بإحكام الربط بين هذه الأنابيب وتمنع النضوح وتسيطر على معدلات الإنتاج من البئر.

وتصنع هذه المعدات من سبائك الصلب عالي النوعية تتحمل الضغوط العالية والمحتملة خلال عمليات الإنتاج أو خلال فترات الإغلاق .

  .

ﺭﺃﺱ ﺍﻟﺒﺌﺮ Well Head

ﻳﻤﺜﻞ ﺍﻟﻤﻌﺪﺍﺕ ﺃﻭ ﻣﺠﻤﻮﻋﺔ ﺍﻟﺼﻤﺎﻣﺎﺕ ﺍﻟﺴﻄﺤﻴﺔ الموجودة ﺗﺤﺖ ﺍﻟﺼﻤﺎﻡ ﺍﻟﺮﺋﻴﺴﻲ ﻟﻠﺒﺌﺮ Master Valve ﻭﻫﻮ ﻳﺘﻀﻤﻦ ﺭﺃﺱ ﻣﻮﺍﺳﻴﺮ ﺍﻹﻧﺘﺎﺝ ﻭﺭﺃﺱ ﻣﻮﺍﺳﻴﺮ ﺍﻟﺘﻐﻠﻴﻒ ( ﺍﻟﻘﻤﻴﺺ ) Casing Head .

.

ﺭﺃﺱ ﻣﻮﺍﺳﻴﺮ ﺍﻟﺘﻐﻠﻴﻒ Casing Head

ﺣﻴﺚ ﻳﻌﻤﻞ ﺭﺃﺱ ﻣﻮﺍﺳﻴﺮ ﺍﻟﺘﻐﻠﻴﻒ ﻋﻠﻰ ﺗﻌﻠﻴﻖ ﻣﻮﺍﺳﻴﺮ ﺍﻟﺘﻐﻠﻴﻒ , ﻭﻳﺘﻢ ﺗﺤﺪﻳﺪ ﻋﺪﺩ ﻫﺬﻩ ﺍﻟﺮﺅﻭﺱ ﺑﺤﺴﺐ ﺑﺮﻧﺎﻣﺞ ﺍﻟﺘﻐﻠﻴﻒ ﻭﻟﻬﺬﺍ ﺍﻟﺮﺃﺱ ﺗﺠﻮﻳﻒ ﻣﻦ ﺍﻷﻋﻠﻰ Bowl ﻳﻌﻤﻞ ﻋﻠﻰ ﺍﻹﻣﺴﺎﻙ ﺑﺄﺩﺍﺓ ﺗﻌﻠﻴﻖ ﺍﻟﻤﻮﺍﺳﻴﺮ Casing Hanger ﺍﻟﺘﻲ ﺑﺪﻭﺭﻫﺎ ﺗﻤﺴﻚ ﺑﻤﻮﺍﺳﻴﺮ ﺍﻟﺘﻐﻠﻴﻒ ﺍﻹﻧﺘﺎﺟﻴﺔ ﺑﻮﺍﺳﻄﺔ ﺷﺮﺍﺭ ﻋﻠﻰ ﺍﻷﻏﻠﺐ , ﻭﺑﻨﺎﺀ ﻋﻠﻰ ﻫﺬﺍ ﻳﻜﻮ ﻥ ﻟﻠﺒﺌﺮ ﺍﻟﺬﻱ ﻳﺘﻜﻮﻥ ﺑﺮﻧﺎﻣﺞ ﺗﻐﻠﻴﻔﻪ ﻣﻦ ﺛﻼﺙ ﻣﺮﺍﺣﻞ ( ﺳﻄﺤﻴﺔ -ﻣﺘﻮﺳﻄﺔ – ﺇﻧﺘﺎﺟﻴﺔ ) ﺭﺃﺳﻴﻦ ﻟﻤﻮﺍﺳﻴﺮ ﺍﻟﺘﻐﻠﻴﻒ , ﺍﻟﺮﺃﺱ ﺍﻟﻌﻠﻮﻱ ﻳﻌﻤﻞ ﻋﻠﻰ ﺍﻹﻣﺴﺎﻙ ﺑﻤﻮﺍﺳﻴﺮ ﺍﻟﺘﻐﻠﻴﻒ ﺍﻹﻧﺘﺎﺟﻴﺔ , ﻭﺍﻟﺮﺃﺱ ﺍﻟﺴﻔﻠﻲ ﻳﻌﻤﻞ ﻋﻠﻰ ﺍﻹﻣﺴﺎﻙ ﺑﻤﻮﺍﺳﻴﺮ ﺍﻟﺘﻐﻠﻴﻒ ﺍﻟﻤﺘﻮﺳﻄﺔ , ﻭﺍﻟﺮﺃﺱ ﺍﻟﺴﻔﻠﻲ ﻫﻮ ﻋﺒﺎﺭﺓ ﻋﻦ ﻣﻮﺍﺳﻴﺮ ﺍﻟﺘﻐﻠﻴﻒ ﺍﻟﺴﻄﺤﻴﺔ .

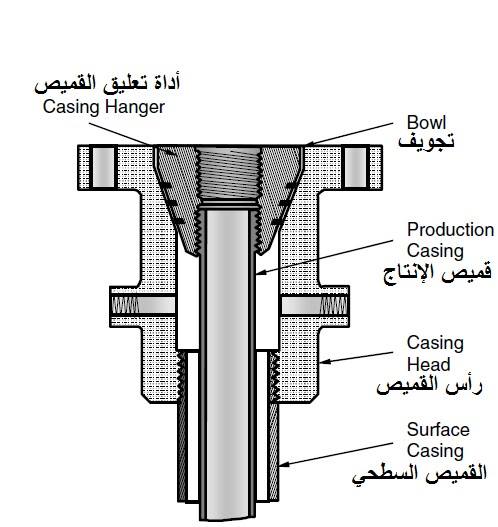

ﺭﺃﺱ ﻣﻮﺍﺳﻴﺮ ﺍﻟﺘﻐﻠﻴﻒ Casing Head

.

ﺭﺃﺱ ﻣﻮﺍﺳﻴﺮ ﺍﻹﻧﺘﺎﺝ Production Tubing Head

ﻏﺎﻟﺒﺎ ﻣﺎ ﻳﺘﻢ ﺍﻹﻧﺘﺎﺝ ﺑﻮﺍﺳﻄﺔ ﻣﻮﺍﺳﻴﺮ ﺇﻧﺘﺎﺟﻴﺔ ﻭﺫﻟﻚ ﻟﺘﻼﻓﻲ ﺗﻠﻒ ﻣﻮﺍﺳﻴﺮ ﺍﻟﺘﻐﻠﻴﻒ, ﻭﻹﻣﻜﺎﻧﻴﺔ ﺍﺳﺘﺒﺪﺍﻟﻬﺎ , ﻟﺬﻟﻚ ﻳﺘﻢ ﺗﺮﻛﻴﺐ ﺭﺃﺱ ﻣﻮﺍﺳﻴﺮ ﺍﻹﻧﺘﺎﺝ ﻟﻠﻌﻤﻞ ﻋﻠﻰ ﺍﻹﻣﺴﺎﻙ ﺑﻤﻮﺍﺳﻴﺮ ﺍﻹﻧﺘﺎﺝ ﺑﻮﺍﺳﻄﺔ ﺃﺩﺍﺓ ﺗﻌﻠﻴﻖ , ﻭﻳﺤﺘﻮﻱ ﺭﺃﺱ ﻣﻮﺍﺳﻴﺮ ﺍﻹﻧﺘﺎﺝ ﻋﻠﻰ ﺻﻤﺎﻡ ﻣﺘﺼﻞ ﻣﻊ ﺍﻟﻔﺮﺍﻍ ﺍﻟﺤﻠﻘﻲ ﺑﻴﻦ ﻣﻮﺍﺳﻴﺮ ﺍﻹﻧﺘﺎﺝ ﻭﻣﻮﺍﺳﻴﺮ ﺍﻟﺘﻐﻠﻴﻒ ﺍﻹﻧﺘﺎﺟﻴﺔ ﻭﻳﺮﺗﺒﻂ ﺑﺎﻟﺼﻤﺎﻡ ﻣﻦ ﻃﺮﻓﻪ ﺍﻵﺧﺮ ﻣﻘﻴﺎﺱ ﻟﻠﻀﻐﻂ ﻟﻤﺮﺍﻗﺒﺔ ﺣﺎﻟﺔ ﺍﻟﻔﺮﺍﻍ ﺍﻟﺤﻠﻘﻲ.

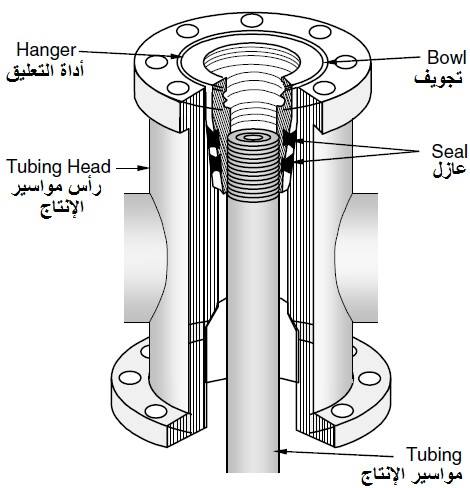

ﺭﺃﺱ ﻣﻮﺍﺳﻴﺮ ﺍﻹﻧﺘﺎﺝ Production Tubing Head

.

ﺷﺠﺮﺓ ﺍﻟﻤﻴﻼﺩ Xmass Tree

ﻫﻲ ﻣﺠﻤﻮﻋﺔ ﺍﻟﺼﻤﺎﻣﺎﺕ المتواجدة ﻓﻮﻕ ﺭﺃﺱ ﺍﻟﺒﺌﺮ , ﻭﺍﻟﺘﻲ ﺗﻌﻤﻞ ﻋﻠﻰ ﺍﻟﺘﺤﻜﻢ ﺑﺘﺪﻓﻖ ﺍﻟﻤﻮﺍﺋﻊ ﺍﻟﺨﺎﺭﺟﺔ ﻭﺍﻟﺪﺍﺧﻠﺔ ﻣﻦ ﺍﻟﺒﺌﺮ وإليه , ﺗﺄﺗﻲ ﺑﺘﺮﻛﻴﺒﺎﺕ ﻣﺨﺘﻠﻔﺔ ﺣﺴﺐ ﻧﻮﻉ ﺍﻟﺒﺌﺮ ( ﺣﻘﻦ – ﺇﻧﺘﺎﺝ ﻧﻔﻂ – ﺇﻧﺘﺎﺝ ﻏﺎﺯ ) ﻭﺣﺴﺐ ﺍﺣﺘﻮﺍﺀ ﻫﺬﻩ ﺍﻟﻤﻮﺍﺋﻊ ﻋﻠﻰ ﻣﻮﺍﺩ ﺗﺴﺒﺐ ﺗﺂﻛﻞ أﻭ ﻻ ,

شجرة عيد الميلاد Christmass Tree أثناء عمليات الحفر : يكون البئر مملوءا بطين حفر ثقيل حتى يتغلب على الضغط الممكن . وهذا يسمح عند انتهاء عمليات الحفر ومتطلباتها برفع مانع الانفجار BOP بدون خطورة . ثم يركب رأس البئر ويوصل بأنبوب الإنتاج وأنبوب الطي عند قمة البرج . ويزاح الطين بعد ذلك من أنبوب الطي بضخ الماء حتى يصبح الماء أقل من ضغط النفط في الطبقة المنتجة وعند ذلك يدفع مخلوط النفط والغاز أمامه من الماء وتبدأ البئر في الإنتاج .

وﺳﻨﺪﺭﺱ ﺗﺼﻤﻴﻤﺎ ﻣﺜﺎﻟﻴﺎ ﻟﻠﺘﻌﺮﻑ ﻋﻠﻰ ﺟﻤﻴﻊ ﺃﻧﻮﺍﻉ ﺍﻟﺼﻤﺎﻣﺎﺕ .

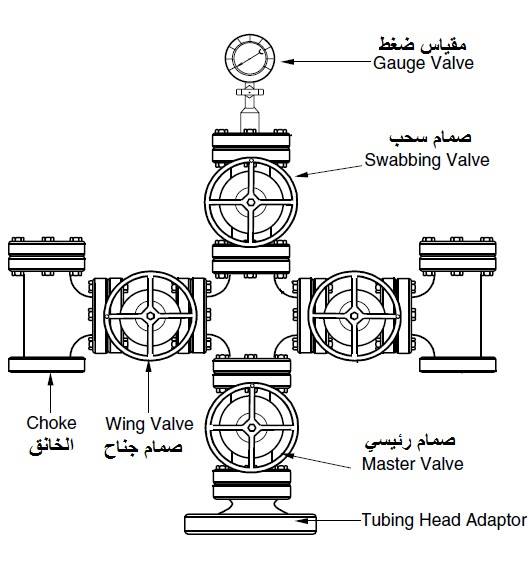

ﺷﺠﺮﺓ ﺍﻟﻤﻴﻼﺩ التقليدية xmass tree

.

ﻧﺒﺪﺃ ﺑﺎﻟﺼﻤﺎﻡ ﺍﻟﺮﺋﻴﺴﻲ Master Valve ﺍﻟﺬﻱ ﻳﺘﻢ ﺇﻏﻼﻗﻪ ﻓﻲ ﺣﺎلة ﺍﻹﻏﻼﻕ ﺍﻟﺘﺎﻡ ﻟﻠﺒﺌﺮ ﺃﻭ ﻓﻲ ﺍﻟﺤﺎﺟﺔ ﻹﺟﺮﺍﺀ ﻋﻤﻠﻴﺎﺕ ﺻﻴﺎﻧﺔ ﻓﻲ ﺍﻟﺠﺰﺀ ﺍﻟﻌﻠﻮﻱ ﻣﻦ ﺷﺠﺮﺓ ﺍﻟﻤﻴﻼﺩ ﻭﻳﻤﻜﻦ ﺃﻥ ﻳﻮﺟﺪ ﺃﻛﺜﺮ ﻣﻦ ﺻﻤﺎﻡ ﺭﺋﻴﺴﻲ, ﻭﻻﺳﺘﺒﺪﺍﻝ ﻫﺬﺍ ﺍﻟﺼﻤﺎﻡ ﻳﺠﺐ ﺳﺪ ﻣﻮﺍﺳﻴﺮ ﺍﻹﻧﺘﺎﺝ , ﻛﻤﺎ يوجد ﻋﻠﻰ ﺟﺎﻧﺒﻲ ﺷﺠﺮﺓ ﺍﻟﻤﻴﻼﺩ ﺻﻤﺎﻣﻲ ﺍﻟﺠﻨﺎﺡ Wing Valve ﺃﺣﺪﻫﻤﺎ ﻣﺮﺗﺒﻂ ﻣﻊ ﺍﻟﺼﻤﺎﻡ ﺍﻟﺨﺎﻧﻖ Choke ﻳﻤﺮ ﻣﻦ ﺧﻼﻟﻬﻤﺎ ﺍﻟﻤﺎﺋﻊ ﺍﻟﻤﻨﺘﺞ , ﻭﺍﻷﺧﺮ ﻳﺴﺘﻌﻤﻞ ﻓﻲ ﻗﺘﻞ ﺍﻟﺒﺌﺮ ﻓﻲ ﺣﺎﻝ ﺍﻟﺤﺎﺟﺔ , ﺗﺒﻘﻰ ﺍﻟﺼﻤﺎﻡ ﺍﻟﻌﻠﻮﻱ ﺃﻭ ﺻﻤﺎﻡ ﺍﻟﺴﺤﺐ Swabbing Valve ﺍﻟﺬﻱ ﻳﺘﻢ ﻓﺘﺤﻪ ﻓﻲ ﺣﺎﻝ ﺇﻧﺰﺍﻝ ﺍﻟﻤﻌﺪﺍﺕ ﻓﻲ ﺍﻟﺒﺌﺮ ﺃﻭ ﻋﻨﺪ ﻗﻴﺎﺱ ﺍﻟﻀﻐﻂ ﻓﻲ ﺍﻟﻤﻘﻴﺎﺱ ﺍﻟﻤﻮﺟﻮﺩ ﻓﻮﻗﻪ ﺍﻟﺬﻱ ﻳﻘﻴﺲ ﺿﻐﻂ ﺭﺃﺱ ﺍﻟﺒﺌﺮ THP .

.

رأس أنبوب التبطين (“13⅝)(Housing Flange)

وهو فلنجة مخروطية الشكل تقريبا مفتوحة من الطريفن تكون تلحم نهايتها السفلى على البطانة الأولى (13⅜).

.

رأس أنبوب التبطين (11″)(Casing Spool)

وهو فلنجة تكون مشابهة للفلنجة الأولى لكن تختلف عنها بكون طرفيها ينتهي بفلنجات وهي تعلق أنبوب التبطين الثالث بواسطة معلق أنابيب التبطين .

.

رأس انابيب الانتاج (71/16″)(Tubing Head)

وهو عدة مشابهة لرأس التبطين ويتم تعليق أنابيب الإنتاج في الفتحة العليا التي تحتوي على أصابع حديدية تعمل عمل القفل على معلق أنابيب الإنتاج وكذلك يحتوي على فتحتين جانبيتين لأغراض الإنتاج من الفراغ الحلقي .

.

معلق أنابيب التبطين

وهو عدة مخروطية الشكل في شكلها الخارجي تنزلق بالسحب بواسطة وزن البطانة إلى التجويف المخروطي الموجود داخل النهاية العليا لرأس انبوب التبطين فيصبح بذلك عزل تام للفراغ الحلقي اضافة إلى التعليق حيث يحتوي على حافة مطاطية تتأثر بالثقل فتمدد جانبا وتؤدي إلى احكام الغلق.

.

معلق أنابيب الإنتاج

وهو عدة مشابهة لمعلق أنابيب التبطين مسننة من الداخل لتعليق أنابيب الإنتاج بها مزودة من الخارج بحلقات من المطاط دائرية الشكل تتأثر بالثقل فتمدد جانبا وتؤدي إلى احكام الغلق وعزل الفراغ الحلقي.

*
