الحماية الكاثودية للمبتدئين – المحاضرة الثانية

م/ محمد حسن دعدوره

المحاضرة الثانية : مبادئ الحماية الكاثودية + نظام الأنودات المضحية

في هذه المحاضرة نتعرف على :

1 – أساس فكرة عمل الحماية الكاثودية.

2 – أنواع الحماية الكاثودية.

3 – منظومة الحماية بالأنودات المضحية وتشمل:

أ- أنواع الأنودات.

ب- طرق توصيل الأنودات.

ج- طرق لحام الكابلات.

.

كيف تنشأ عملية التآكل الكهرو كيميائي؟

تنشأ نتيجة لظهور التيار الكهربائي نتيجة للتفاعل بين المعدن و الإلكترونات المحيطة به، مثل تآكل خزانات النفط بأنواعها و أنابيب نقل النفط وغيرها من السبائك في الجو الرطب و في الماء العذب و ماء البحر و الأحماض والقلويات و المحاليل الملحية و في الأرض. حيث تتكون الشبكة البلورية للمعدن من أيونات موجبة الشحنة (كاتيونات) موجودة في أركان الشبكة البلورية و الإلكترونات الحرة المتحركة في المعدن كله، و يمكن أن تنفصل الكاتيونات عن سطح المعدن وتنتقل إلى الوسط المجاور – الإلكتروليت، و يسمى فرق الجهد المتكون عند سطح تلامس المعدن مع الإلكتروليت و هو الدال على ميل المعدن للذوبان بالجهد القطبي. وتتوقف قيمته أساساً على تركيب الإلكتروليت.



يحدد الجهد القطبي للمعادن تجريبيا بمقارنته بجهد الهيدروجين و هو المعتبر مساوياً للصفر، و المعادن تختلف بالجهد القطبي فهناك معادن سالبة الجهد و أخرى موجبة مقارنة بالقطب الهيدروجيني (الإلكترود) ، وتعرف المعادن ذات الجهد الموجب (فوق صفر الهيدروجين) بأن قابليتها للتآكل قليلة و المعادن ذات الجهد السالب (تحت صفر الهيدروجين) بكونها أكثر قابلية للتآكل كلما كان جهدها سالب.



المعادن النقية و السبائك الوحيدة الطور تقاوم التآكل جيدا، أما السبائك التي تتكون بنيتها من عدة أطوار ذات جهود مختلفة فهي عبارة عن عمود كهربائي متناهي الصغر كثير الأقطاب، ولذا فهي سهلة التآكل، فعلى سبيل المثال عند تلامس الحديد مع الزنك (طلاء الحديد بالزنك) ، يتآكل الزنك ، أي أنه هو المصعد (الأنود) بينما لا يتآكل الحديد لأنه يكون مهبط (كاثود).

.

لماذا يحدث التآكل للمعادن ؟

• تعتبر المعادن غير مستقرة ثرموديناميكا (الديناميكا الحرارية) كنتيجة لعمليات التصنيع والتشغيل (نتيجة لاكتساب وفقد الطاقة الحرارية وتحولها إلي طاقة كهربية أو ميكانيكية) وتؤول المعادن إلي الرجوع إلي الحالة المستقرة التي وجدت عليها كمادة خام.



• يقصد بالطاقة الحركية للأقطاب الكهربية Electrodes Kinetics كثافة التيار Current Density .



• يقصد بالطاقة الحرارية –الثيرموديناميكية- Thermodynamics فرق الجهد الكهربي Potential .

.

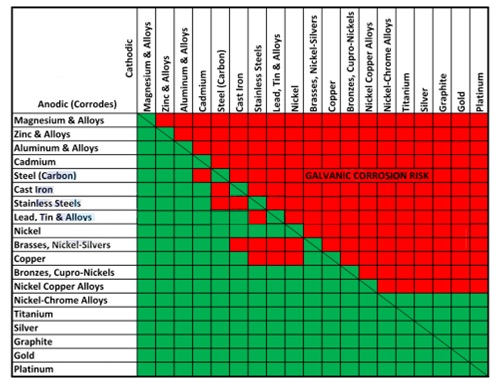

السلسلة الجلفانية

المساحات الحمراء يحدث تآكل كهروكيميائي للمعدنين.

المساحات الخضراء لا يحدث تآكل كهروكيميائي للمعدنين.

.

الحماية الكاثودية

تعمل الحماية الكاثودية على الحد من التآكل الكيميائي عبر إنشاء خلية كهروكيميائية تهدف إلي جعل المنشأ المراد حمايته كاثود (مهبط) عبر استخدام معدن أعلى منه نشاطاً في السالبية الكهربية يعمل كأنود (مصعد) حيث يتآكل بدلا من المنشأ المراد حمايته.



لابد من توافر أربعة مكونات أساسية لتكوين خلية الحماية الكاثودية (المهبطيه):



1 – الكاثود.



2 – الأنود.



3 – الموائع الموصلة للكهرباء (الكهرل أو الإلكترو ليت).



4 – الموصل المعدني الناقل للإلكترونات.

.

المحاضرة الأولي المحاضرة الثانية

.

لتحميل ملف المحاضرة الثانية في صورة ملف PDF اضغط هنا

*
