مرسل فرق الضغط Dp Pressure Transmitter

The major components of the Rosemount 3051 are:

* The sensor module.

* The electronics housing.

*

شكل رقم (1) : المكونات الداخلية Dp transmitter Block diagram of Operation [Rosemount 3051CD]

.

المكونات الرئيسية للجهاز موديل Rosemount 3051 هي :

  • وحدة الحساس Sensor Module .
  • الجزء الخاص بالكارت الإلكتروني Electronics Housing (علبة الإلكترونيات).

*

وتحتوي وحدة الحساس Sensor Module علي :

  • منظومة للحساس ومملوءة بالزيت (مكونة من غشاء العزل Isolating Diaphragms ونظام تعبئة الزيت وحساس الضغط) .
  • الدوائر الإلكترونية للحساس Sensor Electronics .

.

الدوائر الإلكترونية للحساس Sensor Electronics مثبتة بداخل وحدة الحساس Sensor Module وتتكون من:

  • حساس حرارة Temperature Sensor (RTD) .
  • وحدة الذاكرة Memory Module .
  • ومحول السعة الكهربية إلي إشارة رقمية C/D Converter .

محاكاة متحركة تبين فكرة قياس فرق الضغط بحساس سعوي كهربي

.

نتقل الإشارة الكهربية القادمة من وحدة الحساس Sensor Module إلي الدائرة الإلكترونية الخاص بإشارة الخرج Output Electronics والمتواجدة في Electronics Housing .

.

تحتوي علبة الإلكترونيات Electronics Housing على :

  • الدائرة الإلكترونية الخاص بإشارة الخرج Output Electronics Board .
  • والأزرار المحلية لضبط الصفر Zero والمدي Span Button .
  • روزتتة التوصيل Terminal Block .

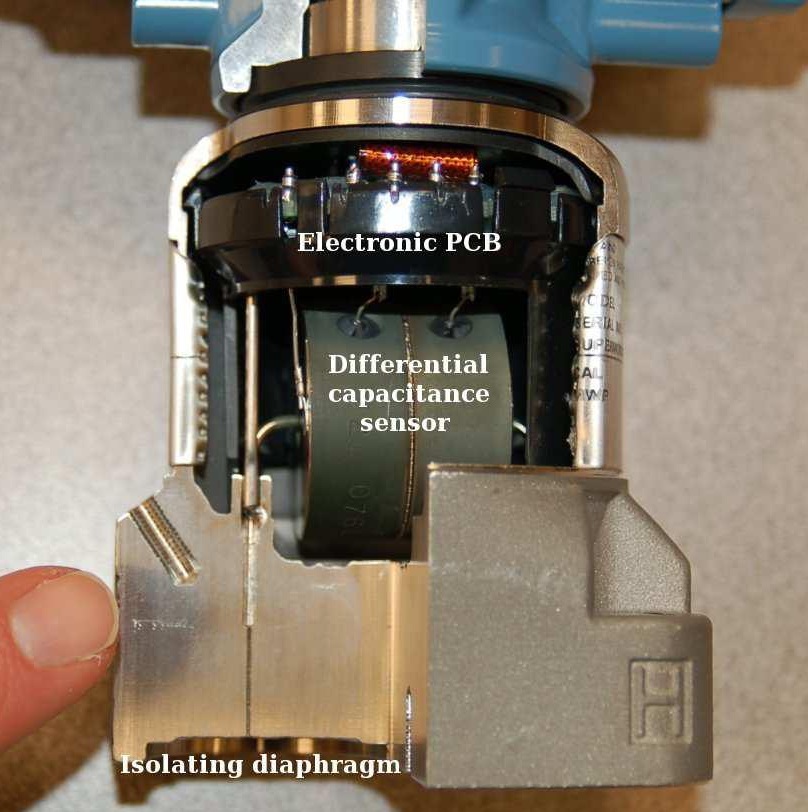

شكل رقم (2) : قطاع داخلي A cutaway model of a Rosemount model 3051S (“supermodule”) DP transmitter

*

The sensor module contains the oil filled sensor system (isolating diaphragms, oil fill system, and sensor) and the sensor electronics. The sensor electronics are installed within the sensor module and include a temperature sensor (RTD), a memory module, and the capacitance to digital signal converter (C/D converter). The electrical signals from the sensor module are transmitted to the output electronics in the electronics housing. The electronics housing contains the output electronics board, the local zero and span buttons, and the terminal block. The basic block diagram of the Rosemount 3051CD is illustrated in Figure (1).

.

بالنسبة لتصميم الموديل Rosemount 3051C ، يتم تطبيق الضغط على الأغشية العازلة Isolating Diaphragms ، فيتسبب الزيت في انبعاج وسط الغشاء وبالتالي تتغير قيمة السعة الكهربية Capacitance . ثم يتم تحويل لإشارة السعة الكهربية Capacitance إلي إشارة رقمية في المحول C/D Converter .

يأتي بعد ذلك دور المعالج الدقيق الذي يأخذ تلك الإشارة المحولة بالإضافة إلي إشارة حساس الحرارة RTD لحساس قيمة إشارة الخرج الصحيحة. ثم يتم إرسالها إلي المحول رقمي إلي تناظري D/A converter والذي يحول الإشارة الرقمية إلي إشارة تناظرية بالإضافة إلي إتصال مع HART مركبة علي إشارة خرج التيار من 4 إلي 20 ملي أمبير.

.

*
