المحول التفاضلي خطي التغير Linear Variable Differential Transformer LVDT

المحول التفاضلي خطي التغير Linear Variable Differential Transformer LVDT هو أحد أنواع محولات الطاقة الكهربية المستخدمة في قياس الإزاحة الخطية Linear Displacement (Position) .

يتكون المحول من ثلاثة ملفات موضعة بشكل نهاية نهاية End-To-End حول أنبوب اسطواني . يمثل الملف الأوسط القسم الرئيسي (الملف الابتدائي) بينما الملفان الطرفيان القسم الثانوي (الملف الثانوي) . ينزلق قلب اسطواني Core مصنوع من مواد فيرومغناطيسية Ferromagnetic داخل الملفات بشكل يتناسب طرديا مع الجسم المتحرك والمراد قياس إزاحته (يتم ذلك بواسطة ربط هذا القلب Core مع الجسم المتحرك) .

يتم تثبيت القلب Core عند نقطة مرجعية أو نقطة الصفر وبالتالي يمكن الحصول علي إشارة كهربية:

  • وجه الإشارة Phase          : يبين اتجاه الحركة Direction أي أمام نقطة الصفر أم خلفها .
  • إتساع الإشارة Amplitude : يبين مقدار الإزاحة أو المسافة Distance .

محاكاة متحركة

.

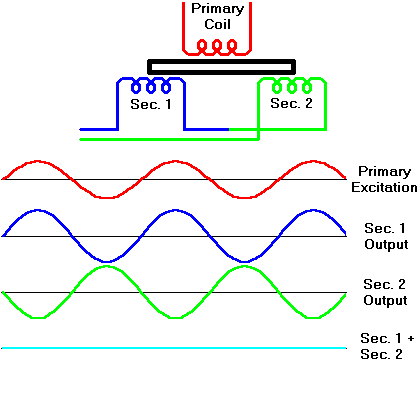

العلاقة بين المسافة وشكل الإشارة الكهربية الناتجة

*

مصطلحات

المحول التفاضلي خطي التغير – المحول التفاضلي المتغير خطيا

Linear Variable Displacement Transducer – Linear Variable Displacement Transformer – Linear Variable Differential Transformer – LVDT

*
