حساس كابل قياس المسافة Cable Extension Position Sensor

.

Cable extension position sensors capture linear position either absolutely or incrementally using a measuring cable made from stainless steel.

.

حساس الكبل المتمدد تقيس المسافة الطولية للموضع إما بشكل مطلق Absolutely أو تدريجي تزايدي باستخدام كابل قياس مصنوع من الفولاذ المقاوم للصدأ.

*

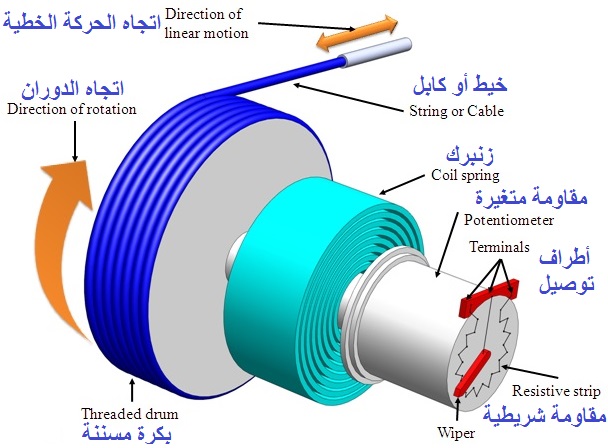

يقوم الحساس السلكي (المعروفة أيضًا باسم حساس الموضع المشغل بكابل Cable Actuated Position Transducer ، وحساس سلك السحب Draw Wire Sensor ، والمقاومة المتغيرة المشغلة بخيط String Potentiometer ، والمقاومة المتغيرة-يويو Yoyo pots ) بتحويل الحركة الميكانيكية إلى إشارة كهربائية يمكن قياسها أو تسجيلها أو نقلها. يتكون حساس الموضع السلكي String Position Transducer من كابل إزاحة من الصلب غير القابل للصدأ ملفوف على أسطوانة مسننة Threaded Drum ومتصلة مباشرة بحساس دقيق وطويل العمر.

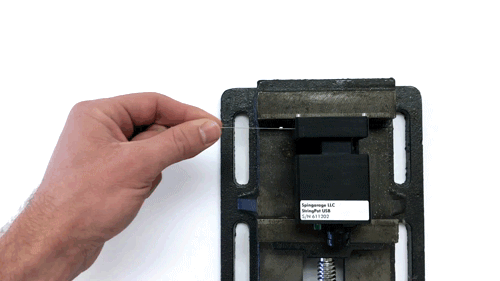

من الناحية التشغيلية ، يتم تركيب وتثبيت حساس الموضع Position Transducer في موضع ثابت ويتم توصيل كابل التمديد Extension Cable بجسم متحرك. وعند حدوث الحركة ، يتم شد كابل التمديد Extension Cable إلي خارج البكرة والذي يمكن إعادته مرة أخري تحت تأثير زنبرك داخلي وللزنبرك Spring وظيفية أخري وهي الحفاظ علي الكابل مشدود بصورة دائمة وخاصة أثناء حركته . وسحب وشد السلك للخارج ينتج عنه تدوير البكرة Drum وبالتالي تدوير الحساس المتصل بها فيقوم بدوره بخراج إشارة كهربية Electrical Output تتناسب مع قيمة الإزاحة التي تحركها الكابل والتي تبين الموضع الجديد للجسم المتحرك .

*

String Pots (also known as cable actuated position transducers, draw wire sensors, string potentiometers, and yoyo pots) convert mechanical motion into an electrical signal that may be metered, recorded, or transmitted. String position transducers consist of a stainless steel displacement cable wound on a threaded drum that is directly coupled to a precision, long-life sensor.

Operationally, the transducer is mounted in a fixed position and the extension cable is attached to a moving object. As movement occurs, the displacement cable extracts then later retracts under the power of an internal, engineered spring which also maintains tension on the displacement cable throughout its stroke. The rotation of the sensor produces an electrical output proportional to the displacement cable giving indication of positional translation.

*

Advantages

* Fast and easy installation.

* Compact design.

* Resistant to vibration and shock.

* Linearity.

* Measuring lengths up to 60,000 mm.

* Numerous output types

*

المميزات

  • تركيب سهل وسريع.
  • تصميم مدمج .
  • مقاوم للإهتزاز والصدمات .
  • خطي Linearity .
  • قياس أطوال تصل إلى 60،000 ملم.
  • إمكانية الحصول علي أنواع مختلفة من إشارات الخرج.

*

التطبيقات Applications

تستخدم حساسات كابل التمدد في التطبيقات التي تتطلب تحديد الموضع الدقيق لحركة الأجزاء ذات الحركة الخطية الطولية . وهي توفر تشغيلًا موثوقًا به في العديد من قطاعات التشغيل الآلي والمعالجة ، وكذلك في مجال الصناعة والأبحاث ، على سبيل المثال. في أنظمة نقل ومناولة المواد ، والمصاعد ، وتقنيات الرفع والسيور ، وهي مناسبة أيضًا للمعدات الطبية ومحطات طاقة الرياح.

.

Cable position sensors are used in applications where linear movements of elements have to be exactly positioned. The sensors assure reliable operation in many sectors of automation and processing, as well as in the field of industry and research, e.g. in material handling systems, elevators, hoist and conveyor technologies, and are as well suited for medical equipment and wind power plants.

.

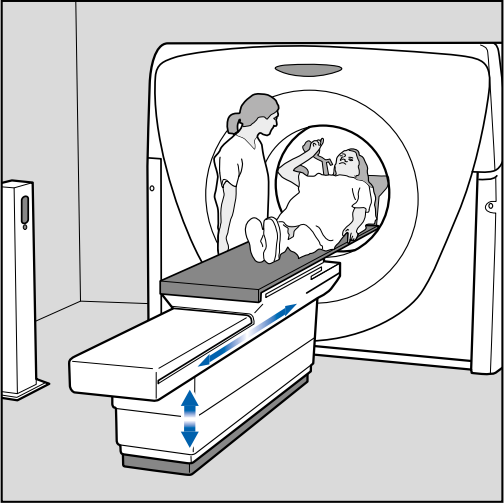

استخدامه في ماسحات الرنين المغناطيسي Magnetic Resonance Scanners

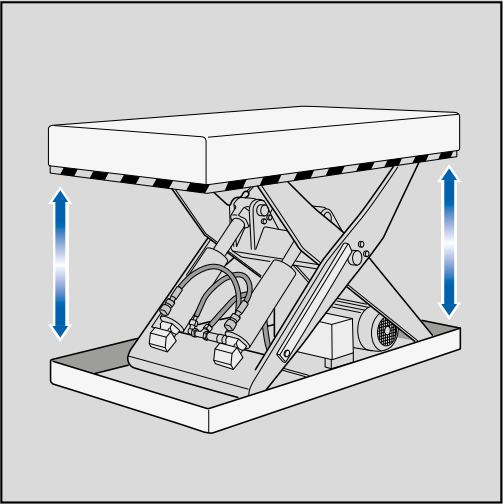

استخدامه في منصات الرفع Scissors Lift Tables

*

مصطلحات

* حساس كابل قياس المسافة

* Length Motion Position Wire Sensor

* Wire Actuated Encoder

* Cable Traction Sensor

* Wire Transducer

* StringPot

*
