استخدام المحرك ثلاثي الأوجه 3 Phase باستخدام مصدر ذو وجه واحد Single Phase

م. محمد حسن مغازي

*



يمكن استخدام المحرك ثلاثي الأوجه Three Phase بتوصيله إلي مصدر أحادي الوجه Single Phase وذلك في حالتين اثنين :

.

المحرك نجمة Ү Star

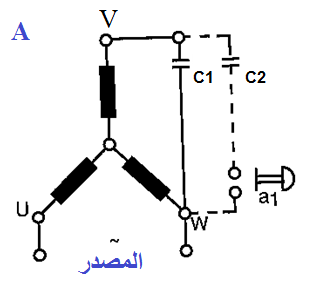

شكل رقم (1)

يتم توصيل المكثف علي التوازي مع وجهين وتوصيل المصدر إلي الطرفين الموضحين ، أي أحد الأطراف الموصلة بالمكثف والطرف الآخر للفازة غير الموصلة بالمكثف .

.

المحرك دلتا Δ Delta

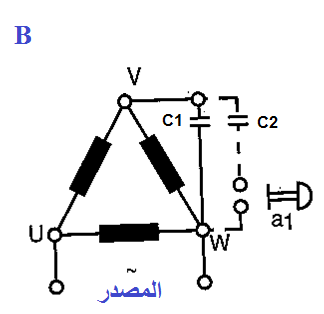

شكل رقم (2)

.

يوصل المكثف بالتوزي مع أحد الأوجه Phases ويوصل المصدر بين أحد الأطراف الموصلة للمكثف والطرف الآخر بدون توصيل المكثف .

ويوضح الشكل صندوق التوصيل للمحرك :

شكل رقم (3)

.

مع العلم بأن هذا الأجراء يمكن تطبيقه في المحركات ذات القدرات الصغيرة وذلك حتي 1.6 ك وات.

وسوف تحدث تغييرات علي المحرك نتيجة تغييره من ثلاث أوجه Three Phase إلي وجه واحد Single Phase :

  1. تنخفض القدرة للمحرك إلي 80 % من قدرته الأصلية.
  2. ينخفض عزم البدء للمحرك إلي 11 % من عزم البدء الأصلي .
  3. ينخفض العزم الأقصي إلي 62 % من العزم الأقصي الأصلي .

.

شكل رقم (4)

.

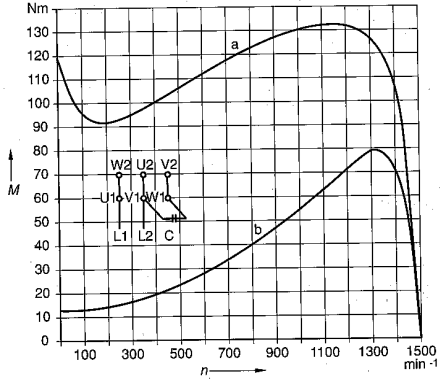

الرسم السابق يوضح الآتي:

  • المنحني a والمعبر عن حالة المحرك بالتوصيل إلي مصدر ثلاثي الأوجه.
  • المنحني b والمعبر عن حالة المحرك بالتوصيل إلي مصدر أحادي الوجه .



كما يمكن زيادة عزم البدء من 11 % إلي 30 % من عزم البدء للمحرك ثلاثي الأوجه بتوصيل مكثف بدء علي التوازي مع مكثف الدوران ثم فصله عند الوصول إلي 75 % من سرعته .

.

تقدير قيمة مكثفي البدء و التشغيل

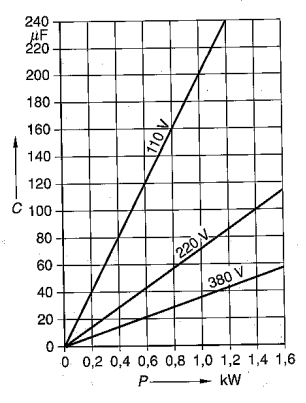

يمكن تحديد قيمة مكثف التشغيل من الشكل رقم (5) , وعند قيم الفولت المستخدم سواء كان 110 ، 220 أو 380 فولت وكذلك قيم قدرة المحرك .

شكل رقم (5)

.

وكذلك قيم مكثف البدء بضعف قيمة مكثف التشغيل كما هو محدد سابقاً مع ملاحظة أن مكثف التشغيل يكون إما زيت أو مشبع بالزيت ، وأن يكون مكثف البدء كيميائي وليس زيتي أو ورق مشبع بالزيت .

.

ملحوظة: طريقة التحويل السابقة من ثلاثي إلي أحادي الوجه تسمي طريقة ستنميتز Steinmetz .

.

مثال

عند استخدام محرك ثلاثي الوجه Three Phase قدرته 1 كيلو وات ، وذلك بتوصيله إلي مصدر جهد 220 فولت وتحويله إلي محرك احادي الوجه Single Phase ، فتكون قيمة مكثف التشغيل (من الشكل السابق) تقريباً 70 ميكرو فاراد زيتي أو ورق مشبع بالزيت ، ويمكن استخدام مكثف للبدء فقط مقداره 140 ميكرو فاراد نوعه كيميائي وبجهد 250 فولت .



اتجاه الدوران

يكون اتجاه الدوران تبعا لما هو موضح بالشكل التالي:

شكل رقم (6)

شكل رقم (7)

.

يتم عكس الدوران للمحرك بإحدي طريقتين :

الحالة الأولي : نقل توصيل المكثف إلي الوجه Phase الآخر الغير متصل مباشرة بالمصدر ، أي أن يتم توصيل المكثف علي الوجه Phase المسمي U1-W2 بدلا من الوجه U2-V1 مع ابقاء التوصيل إلي المصدر كما هو ( شكل رقم 6 ).

الحالة الثانية : أو إعادة توصيل المصدر إلي V2-W1 بدلا من U2-V1 مع إبقاء التوصيل للمكثف في مكانه الموصل إليه .

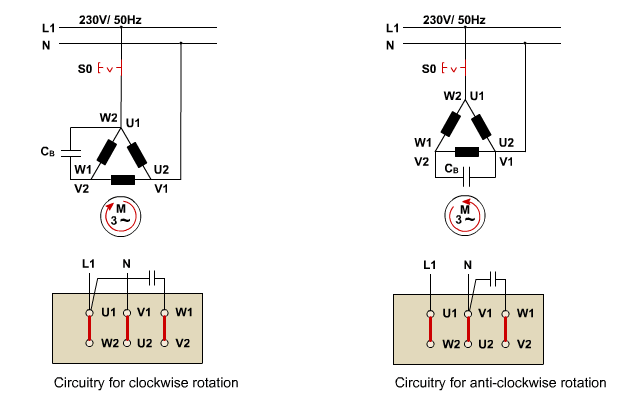

والحالة الأولي كما هو موضح في الشكل رقم ( 6 ) والحالة الثانية كما هو موضح في الشكل رقم ( 7 ) .

*
