حماية الصدمات Impact Protection IK

.

تاريخياً ، كان رقم حماية الصدمات IK يستخدم مرفقا بنهاية رقم الحماية الدخول IP. على سبيل المثال ، إذا وجدت درجة حماية IP يبلغ (9)66 ، فإن رقم 9 يمثل مقدار المقاومة للصدمة Impact Resistance .

للتعرف علي حماية الدخول :

درجات حماية الدخول Ingress Protection IP



لقد تغير هذا الأسلوب في منتصف التسعينيات مع دخول المعايير الدولية International Codes الموحدة حيز التنفيذ. تعرف هذه المواصفة القياسية الدولية باسم IEC62262 (المعدل عام 2002). تحدد هذه المواصفة القياسية طرق اختبار الغلاف الخارجي Enclosure لجهاز – والذي يخضع لمجموعة متنوعة من الظروف والتأثيرات الجوية. على عكس رقم IP ، فإن رقم IK فريد ومتسلسل من 00 إلي 10.



حماية الصدمات Impact Protection IK

يوضح معيار IEC 62262 ، الخاص باللجنة الكهرتقنية الدولية (IEC) ، أنه يجب اختبار الغلاف الخارجي لمعرفة قيم حماية الصدمات IK والتي تحدد مستوى الحماية من الصدمات الميكانيكية الخارجية.



القيم المختلفة للحماية IK كالتالي:



  • IK00 = غير محمي.
  • IK01 = الجهاز محمي من صدمة مقدارها 0.14 جول (أي ما يعادل تأثير كتلة 0.25 كجم ، ساقطة من ارتفاع 56 ملم إلى السطح المتأثر).
  • IK02 = الجهاز محمي من صدمة مقدارها 0.2 جول (أي ما يعادل تأثير كتلة 0.25 كجم ، ساقطة من ارتفاع 80 ملم إلى السطح المتأثر).
  • IK03 = الجهاز محمي من صدمة مقدارها 0.35 جول (أي ما يعادل تأثير كتلة 0.25 كجم ، ساقطة من ارتفاع 140 ملم إلى السطح المتأثر).
  • IK04 = الجهاز محمي من صدمة مقدارها 0.5 جول (أي ما يعادل تأثير كتلة 0.25 كجم ، ساقطة من ارتفاع 200 ملم إلى السطح المتأثر).
  • IK05 = الجهاز محمي من صدمة مقدارها 0.7 جول (أي ما يعادل تأثير كتلة 0.25 كجم ، ساقطة من ارتفاع 280 ملم إلى السطح المتأثر).
  • IK06 = الجهاز محمي من صدمة مقدارها 1 جول (أي ما يعادل تأثير كتلة 0.25 كجم ، ساقطة من ارتفاع 400 ملم إلى السطح المتأثر).
  • IK07 = الجهاز محمي من صدمة مقدارها 2 جول (أي ما يعادل تأثير كتلة 0.5 كجم ، ساقطة من ارتفاع 400 ملم إلى السطح المتأثر).
  • IK08 = الجهاز محمي من صدمة مقدارها 5 جول (أي ما يعادل تأثير كتلة 1.7 كجم ، ساقطة من ارتفاع 300 ملم إلى السطح المتأثر).
  • IK09 = الجهاز محمي من صدمة مقدارها 10 جول (أي ما يعادل تأثير كتلة 5 كجم ، ساقطة من ارتفاع 200 ملم إلى السطح المتأثر).

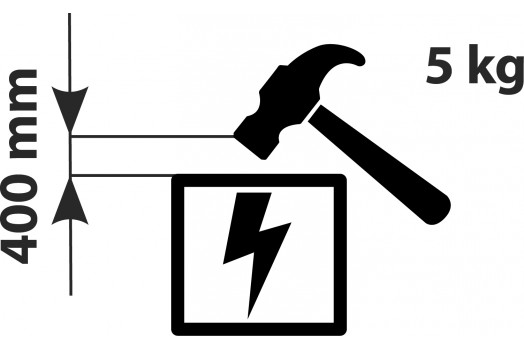

  • IK10 = الجهاز محمي من صدمة مقدارها 20 جول (أي ما يعادل تأثير كتلة 5 كجم ، ساقطة من ارتفاع 400 ملم إلى السطح المتأثر).



كلما زاد الرقم الخاص بكود حماية الصدمة دل ذلك علي قدرة أعلي للجهاز علي تحمل الصدمات.

*
