نظام مكافحة الحريق FM200

م/ مصطفي صلاح عيسيFM-200

تنبيه

نظام إطفاء الحريق FM200 يستخدم مكونات مضغوطة لذا يجب علي العاملين في تركيب وصيانة وتداول مكونات النظام أن يكونوا علي دراية بالمخاطر المتعلقة بالنظام .

يستخدم هذا النظام غالبا لإطفاء حرائق الكهرباء فى كبائن التحكم والتوزيع الكهربية حيث تتطلب هذه التقنية أن يكون مكان الإطفاء محكم الإغلاق لأن عامل الإطفاء FM200 يحل محل الأكسجين فلابد أن تكون كمية الأكسجين ثابتة وغير متجددة .

يُفعَّل النظام عن طريق إشارة من نظام الكشف عن الحريق المثبت على كبائن الكهرباء سالفة الذكر والذى يعمل فى الغالب بنظم الكشف السريع عن الحريق والذى اُشتهرت به شركه VESDA Very Early Smoke Detection Alarm System .


توجد طريقتين لتفعيل النظام وتشغيله لإطفاء الحريق :

1-  الطريقة الأوتوماتيكية من خلال نظام التحكم والحماية من الحريق.

2-  الطريقة اليدوية .



أولاً: الطريقة الأوتوماتيكية لتفعيل النظام

يستقبل نظام التحكم (كابينة الحماية وإطفاء الحريق) إشارات الإنذار بوجود حريق من حساس للحريق أو مجموعة من الحساسات (كإشارة دخل لنظام التحكم Input Signal) يقوم علي إثرها بإرسال أمر (في صورة إشارة خرج Output Signal ) إلي صمام التحكم الكهربي Solenoid Valve الذي يقوم بدوره بتحرير ضغط اسطوانة النيتروجين N2 فيقوم بالضغط علي مادة الإطفاء FM200 لتخرج من الأسطوانة تحت تأثير هذا الضغط ليسري عبر شبكة أنابيب التوزيع والتي تنتهي بفتحات Nozzles تعمل علي نشر مادة الإطفاء في الحيز (المغلق) المطلوب إطفاؤه .



ثانياً: الطريقة اليدوية لتفعيل النظام

الرسم السابق يوضح طريقة يدوية واحدة فقط وهي من خلال تشغيل مفتاح كهربي Pull Station يعطي لنظام التحكم إشارة لإكتشاف احد العاملين لحريق وبالتالي يعمل علي إصدار أمر لتشغيل الصمام الكهربي Solenoid Valve .

وتوجد طريقة يدوية أخري هي طريقة ميكانيكية توجد علي اسطوانة النيتروجين وتعمل علي فتح الإسطوانة دون الحاجة لتشغيل الصمام الكهربي Solenoid Valve .

التصميم السالف ذكره أحد التصاميم المستخدمه وهناك نوعين آخرين :

1-  تصميم تكون فيه اسطوانه FM200  مضغوطه بنيتروجين فى الظروف الطبيعيه ويتم الإطفاء بفتح صمام الــ FM200 ليخرج تحت تأثير ضغط النيتروجين (وهذا الصمام به خاصيه الفتح اليدوى والكهربى معاً) .

2-  تصميم اكثر تعقيدا تكون فيه اسطوانتين نيتروجين أحداهما صغيره (Pilot) يتم فتحها عن طريق اشاره (كهربية) من النظام ليقوم الضغط الخارج منها بفتح اسطوانة النيتروجين الرئيسية (Main Cylinder) (وربما أكثر من اسطوانة) الذى يقوم بدوره بضغط اسطوانه  FM200 (وربما أكثر من اسطوانة) ليبدأ الإطفاء.

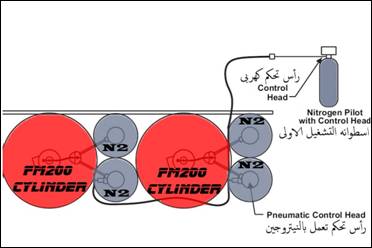

Design1 Design2
التصميم الأول التصميم الثاني



شرح مكونات النظام منفردة

فيما يلى سيتم شرح مكونات النظام منفردة :



مبين منسوب السائل فى اسطوانة FM200

image016 image017
مبين منسوب السائل فى اسطوانة FM200

الوظيفة

يستخدم فى الكشف الدورى على محتوى الأسطوانة حيث يكون منسوب السائل مؤشراً لكمية السائل داخل الأسطوانة .



فكره العمل

يوجد شريط مدرج مثبت فى نهايته مغناطيس, هذا الشريط موجود داخل أنبوب نحاسى نهايته السفلى مغلقة (داخل الأسطوانة) , تتحرك عوامة على السطح الخارجى للأنبوب النحاسى مع مستوى السائل بها جزء مغناطيسى ينجذب للمغناطيس الآخر المثبت بنهاية الشريط .

بسحب الشريط إلى الأعلى نشعر بانجذاب نهايته المغناطيسية إلى مغناطيس العوامة , عند هذه الحالة تؤخذ قراءة الشريط عند النهاية المفتوحة للأنبوب النحاسى .

.

للمزيد عن فكرة عمل مبين منسوب السائل ومحاكاة له اضغط علي رابط المقال التالي:

المبين الشريطي للمنسوب Tape Level Indicator

*

رأس التحكم الكهربى Electrical Solenoid

image019 image018
تفاصيل رأس التحكم الكهربى Electrical Solenoid

وظيفة رأس التحكم الكهربى

يستخدم كوسيلة أساسية للتفعيل الأوتوماتيكى للنظام ومزود بجزء للتفعيل اليدوى .



فكرة العمل

تعتمد فكرة العمل على وجود قلب معدنى بداخل ملف كهربى يتحرك بتأثير المجال المغناطيسى داخل الملف عند توصيله بمصدر كهربى, يزود هذا الجزء بإضافة للتفعيل اليدوى الموضعى والتفعيل عن بعد (باستخدام سلك من الصلب غير القابل للصدأ) – كما يوجد به مبين للتفعيل كما بالرسم ويُستخدم أيضا لعمل إعاده ضبط (Reset) باستخدام مفك .



رأس التفعيل اليدوى Manual Control Head

تفاصيل رأس التفعيل اليدوى Manual Control Head

وظيفة رأس التفعيل اليدوى

يستخدم كوسيلة يدوية للتفعيل .



فكرة العمل

تعتمد فكرة العمل على وجود قلب معدنى بداخل الرأس اليدوى ويتحرك لأسفل مع حركة ذراع التفعيل لأعلى بحركة دائرية على نقطة ارتكاز .



رأس التفعيل التى تعمل بالضغط Pressure Operated Control Head


رأس التفعيل التى تعمل بالضغط Pressure Operated Control Head

وظيفة رأس التفعيل التى تعمل بالضغط

تُستخدم كوسيلة تفعيل تعمل بضغط اسطوانة النيتروجين (Pilot) .



فكرة العمل

تعتمد فكرة العمل على وجود مكبس يقوم بتجميع الضغط القادم من اسطوانة النيتروجين إلى قوه دفع تقوم بتحريك رأس التفعيل إلى وضع التشغيل الذى يتم على إثره تفريغ الأسطوانة .



مفتاح ضغط التفريغ Pressure Operated Switch

Pressure operated switch

مفتاح ضغط التفريغ Pressure operated switch

وظيفة مفتاح ضغط التفريغ

يستخدم كوسيلة لإرسال معلومة (Feedback) عن بدء عملية الإطفاء إلى نظام مكافحة الحريق علما بأن عملية الإطفاء من الممكن أن تبدأ بطريقة يدوية أو أوتوماتيكية .



فكره العمل

تعتمد فكرة العمل على وجود مكبس يقوم بتجميع الضغط القادم من أسطوانة عامل الإطفاء FM200 إلى قوه دفع تقوم بتحريك عمود متصل برابط ميكانيكى بكل من ذراع أدة التفعيل و مفتاح إرسال الإشارة (Micro Switch) .



رأس الأسطوانة Discharge Head

Discharge Head

رأس الأسطوانة Discharge Head

يوجد الرأس الموضح على كل اسطوانة يمكنك من تركيب المُشغل اليدوى أو الكهربى أو المشغل الذى يعمل بالضغط ومزود بغطاء لحماية الأسطوانة أثناء عمليات النقل والتركيب .

يوجد عمود داخل الرأس يتم تحريكه لأسفل بالوسائل السابق ذكرها ليقوم على إثرها بتحرير ضغط الأسطوانة وعندها تتحرك الكرة الموضحة لأعلى ليتحرك الضغط لأعلى لتأكيد تحرك العمود لأسفل .



المرجع

كتاب م/مصطفي صلاح عيسي : نظام اطفاء الحريق FM 200 .

*
