وصـــــلات مرنــة Expansion joint

Pipe Expansion Joints

Thermal Expansion Joints, Flexible Connectors, Vibration Isolation and Noise Control

Pipe expansion joints are required in a variety of systems that convey high temperature commodities such as steam or exhaust gases, or to absorb movement and vibration. A common expansion joint for pipe systems is a bellows type. Normally manufactured from metal (most commonly stainless steel), plastic (such as PTFE), or sometimes rubber. A bellows is made up of a series of one or more convolutions, with the shape of the convolution configured to withstand the internal pressures of the pipe, but flexible enough to accept the axial, lateral, and/or angular deflections. Expansion joints are also designed for other applications, for example: noise absorption, anti-vibration, earthquake movement, and building settlement.

*

وصـلات التمـدد Expansion Joints

وصلات التمدد الأنابيب ضرورية في الأنظمة التي تنقل مواد ذات درجة حرارة عالية مثل البخار أو غازات العادم، أو لامتصاص الحركة والاهتزاز Vibration . والنوع الأشهر والأكثر استخداما من وصلات التمدد هو النوع المنفاخي الشكل Bellows Type ، وعادة ما يتم تصنيعه من المعدن (الأكثر شيوعا الصلب المقاوم للصدأ Stainless Steel ) ، والبلاستيك (مثل التيفلون PTFE )، وأحيانا يصنع من المطاط الصناعي أو النسيج (مثل الألياف الزجاجية) .

يتكون المنفاخ Bellows من انبعاج واحد أو سلسلة من مجموعة من الإنبعاجات Convolutions المتتالية ، يتم تصميم شكل الإنبعاجات لتتحمل الضغوط الداخلية للأنابيب والمواسير، بالإضافة لأن تكون مرنة بما فيه الكفاية للسماح بالانحرافات المحورية Axial Deflections ، الجانبية Lateral Deflections ، والزاوي Angular Deflections .

الإنحراف المحوري Axial Deflection

.

الإنحراف الجانبي Lateral Deflection

.

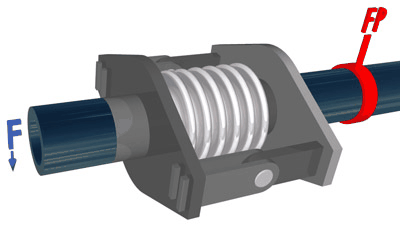

الإنحراف الزاوي Angular Deflection

.

ويتم تصميم وصلات التمدد Expansion Joints أيضا لتطبيقات أخرى ، منها على سبيل المثال : امتصاص الضوضاء Noise Absorption ، مقاومة الاهتزاز Anti-Vibration ، حركة الزلازل Earthquake Movement ، وهبوط المنشآت Building Settlement .

*
