حاملات الكابلات Cable Trays

.

قد تجد المسمي “حوامل الكابلات” كثير التكرار علي شبكة الإنترنت ، ولكننا سنستخدم الإسم “حامل الكابلات” وجمعها “حاملات الكابلات” .



نحتاج إلي حامل الكابلات Cable Tray عند تمديد الكابلات الكهربائية المعزولة المستخدمة في توزيع الطاقة أو المستخدمة في نقل إشارات التحكم والإتصالات ، وذلك لحماية الكابلات ودعمها.



تتميز هذه الحاملات Trays بتوفير مساحات، وقت ومجهود خصوصا عند حدوث تغييرات في نظام الكابلات ، حيث يمكن تركيب كابلات جديدة بوضعها على الحامل، بدلا من سحبها عبر ماسورة.

.

خامات تصنيع حاملات الكابلات Cable Trays

  • الصلب المجلفن Galvanized Steel .
  • الفولاذ المقاوم للصدأ Stainless Steel .
  • الألومنيوم Aluminum .
  • البلاستيك المقوى بألياف الزجاج Glass-Fiber Reinforced Plastic .

.

تشطيب السطح Surface Finish

يتوفر في السوق أنواع مختلفة لتشطيب سطح حوامل الكابلات :
  • صلب مجلفن قبل التصنيع Pre-Galvanized .
  • صلب مجلفن ساخن بعد التصنيع Hot Dip Galvanized .
  • مدهون الكتروستاتيك .
  • صلب مقاوم للصدأ Stainless Steel “استانلس استيل”  ( 304 و 316 ) .
  • الألومنيوم Aluminum .
  • حوامل مصنوعة من الصاج الأسود بدون تشطيب .
.

شكل القطاع Cross Section

  • عادى ( حرف U ).
  • بشفة داخلية.
  • بخرزة ودوثرة ( دوثرة وكردونة ).
.

أنواع حاملات الكابلات Cable Trays

  • حامل الكابلات المخرم  Perforated Cable Tray .
  • حامل الكابلات المصمت Solid-Bottom Cable Tray .
  • حامل الكابلات السلمى Ladder Cable Tray .
  • حامل الكابلات الشبكي Wire Mesh Cable Tray .

حامل الكابلات المخرم  Perforated Cable Tray

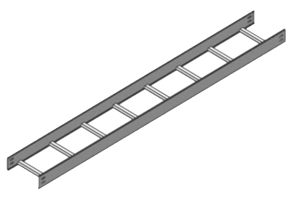

حامل الكابلات السلمى Ladder Cable Tray

حامل الكابلات الشبكي Wire Mesh Cable Tray
.

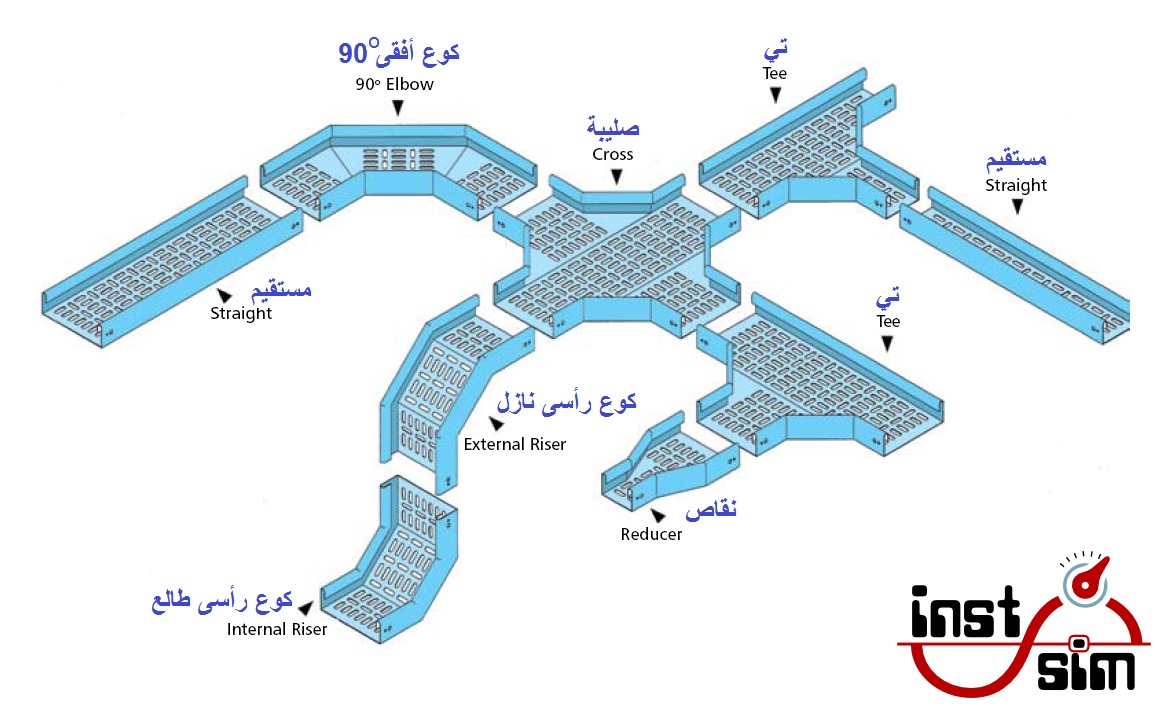

ملحقات حامل الكابلات Accessories

  • الكوع الأفقى.
  • الكوع الرأسى الطالع.
  • الكوع الرأسى النازل.
  • التى.
  • المسلوب.
.

أغطية حاملات الكابلات Cable Trays

  • أغطية مخرمة (للتهوية) بدون شفة Ventilated Non-Flanged .
  • أغطية مخرمة (للتهوية) بشفة Ventilated Flanged .
  • أغطية مصمتة بدون شفة Solid Non-Flanged .
  • أغطية مصمتة بشفة Solid Flanged .
  • أغطية مدببة بشفة Peaked Flanged .

*
