تطبيقات الموجات فوق الصوتية Applications of Ultra-Sonic

Operating Modes:

** Multiplex Mode

** In The Through-Beam Mode

** Fill-Level Measurement

** Synchronous Mode

*

Ultrasonic sensors are suited for fill-level measurements involving liquids and bulk materials.

التطبيقات المستخدمة في نقل وتداول المنتجات في خطوط الإنتاج الصناعي



*

قياس مستوى التعبئة Fill-Level Measurement

تعتبر حساسات الموجات فوق الصوتية Ultrasonic Sensors مناسبة لقياسات مستوى التعبئة Fill-Level Measurements التي تشمل السوائل Liquids والمواد السائبة Bulk Materials .

محاكاة متحركة لحساس موجات فوق صوتية يقيس كمية المنتج داخل العبوة

*

مراقبة ارتخاء لوح Slack Monitoring

في حالة مراقبة مدي ارتخاء لوح Slack Monitoring يقوم حساس موجات فوق صوتية Ultrasonic Sensor بتنظيم تغذية لوح ملفوف علي بكرة إلى الماكينة عن طريق قياس عمق القوس . ويمكنه فحص تمزق اللوح باستخدام الحساس في وضع In the through-beam mode لإستكشاف التمزق في حالة اختراق الشعاع للوح .

*

In the case of slack monitoring, ultrasonic sensors regulate the feeding of material to the machine by measuring loop depth. In the through-beam mode, ultrasonic sensors can inspect the material for tearing.

يمكن قياس قيمة ارتخاء لوح أو فحص تمزقه باستخدام حساس موجات فوق صوتية Ultrasonic Sensor

*

قياس مقدار التكدس Measuring

يمكن استخدام حساسات الموجات فوق الصوتية Ultrasonic Sensors في قياس ارتفاع مواد مخزنة ، وذلك لضمان عدم تجاوز الحد الأدنى والحد الأقصى للارتفاع .

تفحص المستشعرات بالموجات فوق الصوتية ارتفاع المواد المخزونة ، لضمان عدم تجاوز الحد الأدنى والحد الأقصى لارتفاع أو نقصان. وفي وضع الإرسال المتعدد Multiplex Mode ، يمكن مراقبة عدة أماكن بواسطة عدد من أجهزة الاستشعار المثبتة بجانب بعضها البعض مباشرة.

*

Ultrasonic sensors check stack heights of stock materials, in order to assure that minimum and maximum heights are not exceeded or fallen short of. In the multiplex mode, several stacks can be monitored by sensors located directly next to each other.

يمكن استخدام حساسات الموجات فوق الصوتية Ultrasonic Sensors في قياس ارتفاع مواد مخزنة

*

التحقق من التواجد Checking for Presence

في تطبيقات التحقق من التواجد Checking for Presence ، تستشعر حساسات الموجات فوق الصوتية Ultrasonic Sensors تواجد الأشياء بغض النظر عن نوع مادتها ، أو لونها ، أو طبيعة أسطح هذه الأشياء . وفي الوضع المتزامن Synchronous Mode من الممكن استشعار تواجد الأجسام الكبيرة مثل الألواح الحجرية والألواح الخشبية على كامل مساحة السطح .

*

When checking for presence, ultrasonic sensors detect objects regardless of material, color and surface characteristics. In the synchronous mode it’s possible to detect the presence of large objects such as stone slabs and wooden boards over the entire surface area.

تستشعر حساسات الموجات فوق الصوتية Ultrasonic Sensors تواجد الأشياء بغض النظر عن طبيعتها

*

التطبيقات المستخدمة في مجال قياس السرعة ومعدل السريان

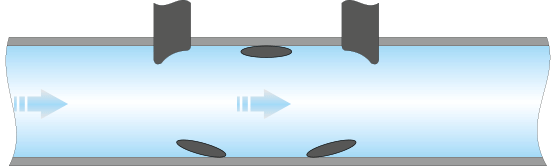

قياس معدل السريان باستخدام الموجات فوق الصوتية (طريقة زمن الرحلة Time of Flight)

يتم قياس الزمن اللازم لإنتقال نبضة موجات فوق صوتية من حساس لآخر عبر الماسورة .

*

Ultrasonic Flow Meters measure the time it takes for an ultrasonic signal transmitted from one sensor, to cross a pipe and be received by a second sensor.

يتم قياس الزمن اللازم لإنتقال نبضة موجات فوق صوتية من حساس لآخر عبر الماسورة

*

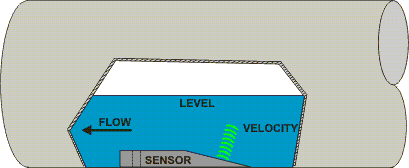

قياس معدل السريان خلال القنوات المفتوحة

*

*
