معادلات المانومتر التفاضلي الدائري Ring Differential Manometer Equations

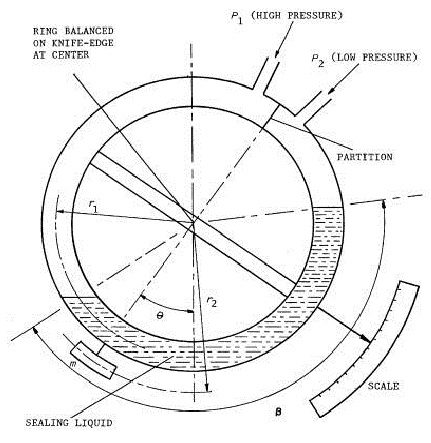

In the equations below p1 represents the high pressure, p2 the low pressure, A the cross-sectional area of the tube, r1 the mean radius of the ring, m the mass attached to the bottom of the ring, r2 the radius of the point of application of the mass, Ɵ the angle of rotation, and g is the acceleration constant of gravity. The rotating moment is:

*

في المعادلات التالية p1 يمثل الضغط العالي High Pressure ، و p2 يمثل الضغط المنخفض Low Pressure ، و A مساحة مقطع الأنبوب Cross-Sectional Area ، و r1 نصف قطر الحلقة Radius ،و m الكتلة Mass المثبتة أسفل الحلقة ، و r2 نصف القطر حتي منصف الكتلة ، و Ɵ زاوية الدوران Angle of Rotation ، و g ثابت عجلة الجاذبية .

فيكون عزم الدوران كالتالي:

*

Rotating Moment عزم الدوران = (p1p2)Ar1                 ……..(1)

and Restoring Moment وعزم الإستعادة = mgr2 sin Ɵ     ……..(2)

Therefore بالتالي

(p1p2)Ar1 = mgr2 sin Ɵ                                           ……..(3)

Or أو

                              ……..(4)

*
