مقياس السريان باستخدام انزياح دوبلر Doppler Ultrasonic Flowmeter

ظاهرة دوبلر أو تأثير دوبلر Doppler Effect هو تغير ظاهري للتردد Frequency أو الطول الموجي Wave Length للأمواج عندما ترصد من قبل مراقب متحرك بالنسبة للمصدر الموجي . يُفترض ثبات المشاهد حتى يستطيع رصد التغير في الطول الموجي للموجات القادمة إليه من المصدر ( صوتي أو ضوئي )، وعلى أساسها يستطيع تحديد عما إذا كان الجسم مقترباً أم مبتعداً.

.

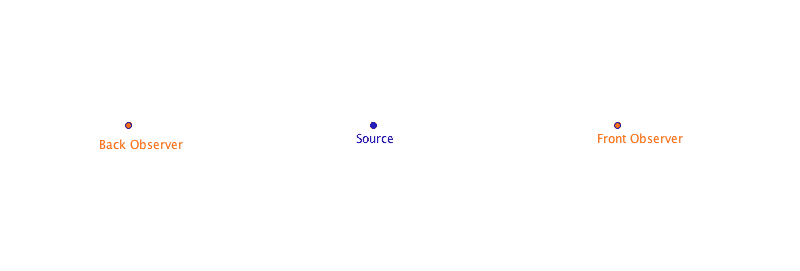

محاكاة متحركة تبين فكرة ظاهرة دوبلر أو تأثير دوبلر Doppler Effect

*

استخدامها في قياس السريان

مكونات منظومة القياس بطريقة دوبلر

.

تقيس حساسات دوبلر Doppler Sensors قيمة التغير في التردد والناتجة عن سائل متدفق ، حيث يتم تركيب حساسين علي جانب واحد من ماسورة ويتم إطلاق إشارة موجات فوق صوتية بتردد معروف إلي داخل السائل المطلوب قياس معدل سريانه .

تتسبب الفقاعات والشوائب أو أي مكونات أخري داخل السائل في انعكاس الإشارة مرة أخري إلي حساس الإستقبال Receiver Element ، ونتيجة لحدوث الإنعكاس بواسطة سائل متدفق يحدث تغير في تردد الإشارة المنعكسة Frequency Shift ويكون هذا التغير متناسبا مع سرعة سريان السائل .

Doppler sensors measure the frequency shifts caused by liquid flow. Two transducers are mounted in a case attached to one side of the pipe; a signal of a known frequency is delivered to the liquid to be measured.

.

Bubbles, solids or any other discontinuity in the liquid cause the pulse to be reflected to the receiver element. Because the liquid that causes the reflection is moving, the frequency of the returned pulse shifts, and the frequency shift is proportional to the velocity of the liquid.

.

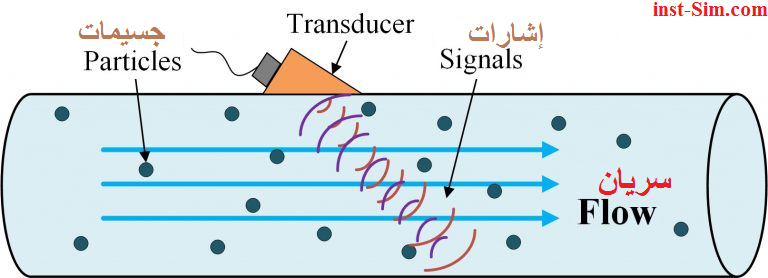

محاكاة متحركة تبين فكرة عمل جهاز قياس السريان بطريقة دوبلر Doppler Ultrasonic Flowmeter

*
